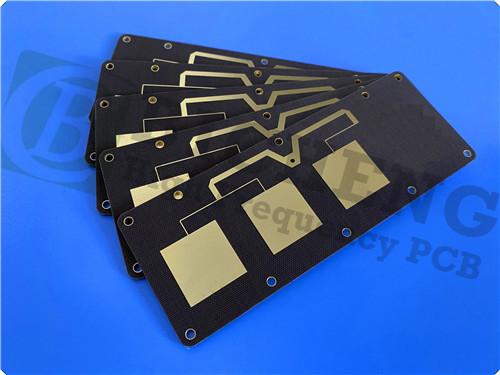

1 oz TLX-8 PCB Soluciones RF confiables 2 capas

El lanzamiento del TLX-8 PCB marca un avance significativo en las aplicaciones de antenas de gran volumen, particularmente en el ámbito de la ingeniería de RF y las tecnologías de microondas.,Entiendo la importancia de proporcionar soluciones fiables y robustas para entornos exigentes.y ventajas del PCB TLX-8, destacando por qué se destaca en un mercado competitivo.

Introducción al TLX-8

El TLX-8 está construido con laminados de fibra de vidrio PTFE, un material reconocido por su excelente rendimiento en una amplia gama de aplicaciones de RF.Este PCB es particularmente ventajoso para los diseños de microondas de bajo número de capasEl TLX-8 está diseñado para soportar condiciones severas, por lo que es adecuado para aplicaciones que enfrentan altos niveles de vibración,fluctuaciones de temperatura, y la exposición a la radiación.

Características clave del TLX-8

1Durabilidad en condiciones extremas: Una de las características más atractivas del TLX-8 es su resistencia.


- Alta vibración: ideal para las placas de cableado impresas (PWB) utilizadas en los sistemas de lanzamiento espacial, donde el deslizamiento mecánico puede provocar fallas.


- Altas temperaturas: Ideal para módulos de motor que se encuentran con un calor intenso durante el funcionamiento.


- Resistencia a la radiación: cumple con las normas de la NASA para materiales de baja emisión de gases, por lo que es adecuado para aplicaciones aeroespaciales.


- Aplicaciones marítimas: su robustez frente a ambientes marinos hostiles garantiza la fiabilidad de las antenas de los buques de guerra.


- Estabilidad a temperatura: mantiene el rendimiento en un amplio rango de temperaturas, esencial para los sustratos del altímetro en vuelo.

2Propiedades eléctricas sobresalientes: El PCB TLX-8 sobresale en el rendimiento eléctrico, con:
- Constante dieléctrica: medida a 2,55 ± 0,04 a 10 GHz, garantizando una integridad constante de la señal.


- Factor de disipación: un factor de disipación bajo de 0,0018 minimiza la pérdida de señal, mejorando el rendimiento general del sistema.


-Resistencia superficial y de volumen: los altos valores de resistividad contribuyen a su eficacia en diversas aplicaciones.

3Estabilidad mecánica y química: El PCB TLX-8 cuenta con:
- Absorción de humedad: una tasa de absorción de humedad de sólo el 0,02% que mejora la durabilidad y la longevidad del rendimiento.


- Clasificación de inflamabilidad: con una clasificación UL 94 V0, cumple con estrictos criterios de seguridad contra incendios, lo que garantiza que pueda utilizarse en entornos sensibles.

Construcción y especificaciones de PCB

Este PCB cuenta con un apilamiento rígido de 2 capas, con detalles de construcción específicos que mejoran su rendimiento:

- Composición de la capa:
- Capa de cobre 1: 35 μm
- Taconic TLX-8 Core: 0,762 mm (30 mil)
- Capa de cobre 2: 35 μm

- Dimensiones del tablero: 85 mm x 77 mm, con una tolerancia de +/- 0,15 mm.
- espesor acabado: 0,8 mm, con un peso de cobre acabado de 1 onza para las capas exteriores.

Esta ingeniería cuidadosa asegura que el PCB TLX-8 cumpla con las exigencias rigurosas en diversas aplicaciones, desde sistemas de radar hasta equipos de prueba de microondas.

Aplicaciones típicas

El TLX-8 PCB está diseñado para una amplia gama de aplicaciones en los sectores de RF y microondas:

- Sistemas de radar: su capacidad para mantener el rendimiento en ambientes de alta vibración y temperatura lo hace ideal para la tecnología de radar.


- Comunicaciones móviles: con sus bajos valores de PIM, el TLX-8 mejora la fiabilidad de la señal en aplicaciones móviles.


- Equipo de prueba de microondas: La estabilidad y el rendimiento de este PCB son críticos para pruebas y mediciones precisas en tecnologías de microondas.


- Dispositivos de transmisión: sobresale en acopladores, divisores, combinadores, amplificadores y antenas, contribuyendo a una transmisión eficiente de la señal.

Aseguramiento de la calidad y disponibilidad

Cada PCB cumple con los estándares de calidad IPC-Clase 2, lo que garantiza que cada unidad enviada cumpla con los más altos criterios de rendimiento y fiabilidad.Utilizamos una prueba eléctrica 100% antes del envío, garantizando que cada PCB funcione perfectamente en su aplicación prevista.

El TLX-8 está disponible en todo el mundo, proporcionando a los ingenieros y diseñadores una solución sólida para sus retos de proyectos de RF y microondas.

Conclusión

En conclusión, el TLX-8 PCB representa una solución de vanguardia para los profesionales de las industrias de RF y microondas.y propiedades eléctricas lo convierten en una opción confiable para aplicaciones exigentesA medida que continuamos empujando los límites de la tecnología, el TLX-8 es un testimonio de la innovación y la calidad en el proyecto de PCB.

Para más información o para realizar un pedido, póngase en contacto con nuestro equipo de ventas en sales10@bichengpcb.com.
