Datos del producto:
Pago y Envío Términos:
|
| El material: | Rogers Ro 4003c | Número de capas: | 2-layer |
|---|---|---|---|
| Tamaño del PCB: | 117.04 mm x 67,11 mm = 1 PCS, +/- 0,15 mm | espesor de los PCB: | 0.3 mm |
| Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Plata de inmersión |
| Resaltar: | 8mil RO4003C PCB,Circuitos de plata de inmersión de 8 mil PCB,Circuitos de plata de inmersión de doble capa PCB |
||

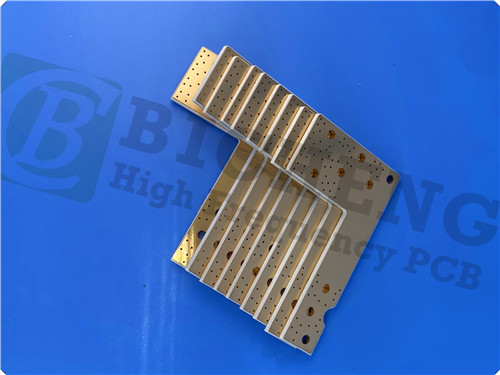

El PCB Rogers RO4003C es una solución innovadora que combina el rendimiento eléctrico superior del PTFE/vidrio tejido con la fabricabilidad del epoxi/vidrio.Este laminado versátil está diseñado para aplicaciones que requieren una fiabilidad excepcional, lo que lo convierte en un cambio de juego en los sectores de RF y microondas.
Características clave del Rogers RO4003C
Rendimiento eléctrico superior
Una de las características más destacadas del Rogers RO4003C es su constante dieléctrica (Dk), que se mide a 3,38 ± 0,05 a 10 GHz.Este estricto control sobre la constante dieléctrica es crucial para mantener la integridad de la señal en aplicaciones de alta frecuenciaAdemás, el PCB cuenta con un factor de disipación de 0,0027 a 10 GHz, lo que garantiza una pérdida mínima de señal y un rendimiento óptimo.
Estabilidad térmica
El RO4003C sobresale en el rendimiento térmico, con una temperatura de descomposición térmica (Tg) superior a 280 °C (536 °F).Esta estabilidad permite al material mantener sus propiedades en un amplio rango de temperaturas de procesamiento, por lo que es ideal para ambientes exigentes.El coeficiente térmico de la constante dieléctrica de +40 ppm/°C indica que el material puede mantener su rendimiento eléctrico incluso bajo tensión térmica.
Coeficiente de expansión térmica (CTE)
Una de las ventajas críticas del Rogers RO4003C es su CTE, que está estrechamente alineado con el de cobre.especialmente importante en placas multicapa que incorporan materiales dieléctricos mixtosLa baja CTE del eje Z de 46 ppm/°C garantiza una calidad fiable de los agujeros, incluso en condiciones térmicas severas.
Resistencia a la humedad
Con una baja tasa de absorción de humedad del 0,06%, el Rogers RO4003C está diseñado para funcionar bien en diversas condiciones ambientales.Esta característica es particularmente beneficiosa para aplicaciones en condiciones de humedad o temperatura variable, proporcionando a los ingenieros tranquilidad con respecto a la durabilidad y fiabilidad de sus diseños.
| Propiedad | Se aplican las siguientes condiciones: | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.38 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.55 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0027 0.0021 |
Z. | 10 GHz y 23°C 2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 40 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.7 por 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 4.2 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 19,650(2,850) 19,450 ((2,821) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | En el caso de las empresas 100 ((14.5) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 276 El precio de venta |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones3 | X, Y | En el caso de los vehículos de motor (mil/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 11 14 46 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el tiempo | 425 | °C TGA | Las demás partidas | ||
| Conductividad térmica | 0.71 | El número de unidades de producción | 80 °C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.79 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 1.05 (6.0) |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | No incluido | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? |
El acoplamiento de capas
Este PCB está configurado como un PCB rígido de dos capas, con:
- Capa de cobre 1: 35 μm
- Rogers 4003C Núcleo: 0,203 mm (8 mil)
- Capa de cobre 2: 35 μm
Construcción detallada
Las dimensiones de este tablero son de 117,04 mm x 67,11 mm (1 pieza, ± 0,15 mm), con una especificación mínima de traza/espacio de 4/4 mil y un tamaño mínimo de agujero de 0,3 mm. El espesor del tablero terminado es 0.3 mm, y el peso de cobre en las capas exteriores se establece en 1 onza (1,4 mil).
Especificaciones adicionales
- espesor del revestimiento: 20 μm
- acabado de superficie: plata de inmersión
- La pantalla de seda superior: Negro
- Pantalla de seda inferior: ninguna
- Máscara de soldadura superior: ninguna
- Máscara de soldadura inferior: ninguna
- Prueba eléctrica: prueba eléctrica al 100% realizada antes del envío
Ventajas del RO4003C
Procesamiento rentable
El Rogers RO4003C está diseñado para ser procesado como los materiales epoxi/vidrio estándar, ofreciendo menores costos de fabricación en comparación con los laminados de microondas convencionales.Esta rentabilidad lo convierte en una opción atractiva para aplicaciones de gran volumen sin sacrificar la calidad o el rendimiento.
Ideal para las construcciones de tablas de múltiples capas
Las propiedades únicas del RO4003C lo hacen particularmente adecuado para las construcciones de tableros de múltiples capas (MLB).Su estabilidad dimensional y baja absorción de humedad ayudan a garantizar que las tablas sigan siendo fiables y funcionales a lo largo del tiempo, incluso en entornos difíciles.
Aplicaciones típicas
La versatilidad del PCB Rogers RO4003C le permite ser utilizado en una amplia gama de aplicaciones, incluyendo:
- Estaciones base celulares, antenas y amplificadores de potencia: mejora de la conectividad y de la calidad de la señal en las telecomunicaciones.
- Etiquetas de identificación RF: Apoyo a un seguimiento e identificación eficientes en varios entornos.
- Radar y sensores para automóviles: mejora de los sistemas de seguridad y navegación de los vehículos, esenciales para los sistemas avanzados de asistencia al conductor (ADAS).
- LNB para satélites de transmisión directa: garantizar la recepción de señales de alta calidad para las comunicaciones por satélite.
Conclusión
El PCB Rogers RO4003C representa un avance significativo en la tecnología de PCB, ofreciendo una combinación perfecta de rendimiento, fiabilidad y rentabilidad.,Estabilidad térmica, y resistencia a la humedad, está preparado para satisfacer las demandas de las aplicaciones electrónicas modernas.El Rogers RO4003C PCB es un componente indispensable para los ingenieros y diseñadores que buscan ampliar los límites de la innovaciónAbrace el futuro del diseño de PCB con Rogers RO4003C y eleve sus proyectos a nuevas alturas.
