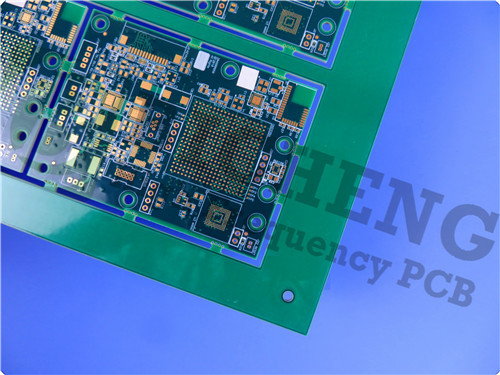

IT-180A PCB de 4 capas de 1,6 mm verde máscara de soldadura de inmersión oro

Introducción del PCB IT-180ATC
El IT-180ATC es un laminado epoxi lleno multifuncional de alta Tg (175 °C) diseñado para aplicaciones electrónicas avanzadas.Con su excepcional fiabilidad térmica y resistencia a los filamentos anódicos conductores (CAF), el IT-180ATC es muy adecuado para entornos exigentes, incluidos los sistemas automotrices, de telecomunicaciones y de almacenamiento de datos.lo que lo convierte en una opción versátil para las necesidades de fabricación moderna.

Ventajas clave del material

1. Alta temperatura de transición del vidrio (Tg): con una Tg de 175 °C, el IT-180ATC puede mantener su integridad estructural y sus propiedades eléctricas en entornos de alta temperatura,lo que lo hace ideal para unidades de control de motores de automóviles (ECU) y otras aplicaciones exigentes.

2Compatibilidad con procesos libres de plomo: el IT-180ATC está diseñado para soportar procesos de ensamblaje libres de plomo hasta 260 °C, lo que lo hace compatible con los estándares de fabricación contemporáneos.

3. Excelentes propiedades de expansión térmica: el PCB presenta un bajo coeficiente de expansión térmica (CTE), con valores del eje X de 11-13 ppm/°C y valores del eje Y de 13-15 ppm/°C,garantizar la estabilidad dimensional durante el ciclo térmico.

4. Resistencia a CAF: El material exhibe una excelente resistencia a CAF, que es crucial para mantener la fiabilidad en ambientes húmedos donde se pueden formar caminos conductores.

Especificaciones técnicas

El PCB IT-180ATC está meticulosamente diseñado para cumplir con estándares de rendimiento rigurosos.

- Constante dieléctrica (DK): 4,4 a 1 GHz y 4,5 a 1 MHz, lo que garantiza la integridad efectiva de la señal.
- Factor de disipación (Df): 0,014 a 1 MHz y 0,015 a 1 GHz, lo que indica una pérdida de energía mínima durante el funcionamiento.
- Resistencia a la humedad: con una tasa de absorción de humedad de sólo el 0,1%, el IT-180ATC es resistente a diversas condiciones ambientales.
- Clasificación de inflamabilidad: El material cumple con las normas UL94-V0, lo que garantiza que cumple con los requisitos de seguridad en aplicaciones críticas.

Construcción

El PCB IT-180ATC presenta una robusta construcción rígida de 4 capas, compuesta por:

- Capas de cobre: Cuatro capas de cobre de 0,035 mm proporcionan una conductividad excelente.
- Material del núcleo: Un núcleo IT-180ATC de 1,03 mm, entrecruzado entre capas de prepreg, contribuye a su rendimiento térmico y eléctrico.
- El espesor de la placa terminada: 1,6 mm, proporcionando una base sólida para los componentes electrónicos.
- Dimensiones de los tableros: 130 mm x 175 mm, con una tolerancia de +/- 0,15 mm, lo que permite una precisión en diseños complejos.

Garantizar la calidad

Antes del envío, cada PCB se somete a una rigurosa prueba eléctrica del 100%, asegurando el cumplimiento de los estándares de calidad IPC-Clase-2.Este proceso meticuloso garantiza que cada tablero cumpla con las expectativas de alto rendimiento, inculcando confianza en nuestros clientes.

Aplicaciones
El PCB IT-180ATC es ideal para una variedad de aplicaciones, incluyendo:

ECU de la sala del motor del automóvil
Planos de fondo para la transmisión de datos
Sistemas de almacenamiento de datos
Servidores y equipos de red
Dispositivos de telecomunicaciones

Conclusión

El PCB IT-180ATC es un avance notable en la tecnología de laminados, ofreciendo características de rendimiento inigualables que satisfacen las necesidades de las aplicaciones electrónicas modernas.Excelentes propiedades térmicas, y una construcción robusta, el IT-180ATC está preparado para hacer frente a los desafíos que enfrentan los ingenieros y diseñadores de diversas industrias.

A medida que el panorama electrónico continúa evolucionando, el PCB IT-180ATC está listo para apoyar la innovación y la fiabilidad en entornos de alta demanda.Para obtener más información sobre cómo el IT-180ATC puede mejorar sus proyectos, por favor póngase en contacto con nuestro equipo de ventas. Nos dedicamos a proporcionar productos de la más alta calidad.
