Introducción del PCB ISOLA 370HR, una solución de última generación diseñada para aplicaciones multicapa de alto rendimiento.Diseñado con un sistema de resina epoxi multifuncional FR-4 de 180 ° C Tg patentado por Polyclad, los laminados y pre-preg 370HR sobresalen en rendimiento térmico y fiabilidad, lo que los convierte en la opción ideal para entornos exigentes.
Introducción a la norma ISOLA 370HR
La norma ISOLA 370HR está diseñada específicamente para aplicaciones de PCB multicapa donde el rendimiento térmico y la fiabilidad son primordiales.Utilizando un sistema de resina epoxi multifuncional de alto rendimiento de 180 °C Tg FR-4 patentado por Polyclad, este PCB es adecuado para entornos electrónicos complejos y exigentes.que mejora significativamente la resistencia del filamento anódico conductor (CAF), un factor crítico para garantizar la integridad operativa a largo plazo.
Propiedades y atributos clave
1. Rendimiento térmico
Una de las características más destacadas del ISOLA 370HR es su temperatura de transición de vidrio (Tg) de 180 °C.Este alto valor de Tg garantiza que el PCB pueda funcionar eficientemente a temperaturas elevadas sin comprometer su integridad estructuralJunto con una conductividad térmica de 0,4 W/MK, los usuarios pueden esperar una disipación de calor óptima, reduciendo el riesgo de sobrecalentamiento en aplicaciones de alta densidad.
2- Resiliencia mecánica y química
El ISOLA 370HR presenta propiedades mecánicas excepcionales, incluido un bajo coeficiente de expansión térmica (CTE), que mide cuánto se expande un material con los cambios de temperatura.Con un pre-Tg CTE de 45 ppm/°C en el eje Z y 13/14 ppm/°C en el eje X/YAdemás, el PCB muestra una impresionante absorción de humedad de sólo 0,15%,mejora de su fiabilidad en entornos húmedos.
3. Rendimiento eléctrico
Las propiedades dieléctricas de la ISOLA 370HR están diseñadas para aplicaciones de alta frecuencia, con una constante dieléctrica (DK) de 3,92 a 5 GHz y una tangente de pérdida (Df) de 0,025 a la misma frecuencia,garantizar una pérdida mínima de señal y un rendimiento óptimo en los dispositivos de comunicación y otras aplicaciones de alta velocidad.
4Normas de inflamabilidad y seguridad
La seguridad es una preocupación crítica en la fabricación de PCB. ISOLA 370HR cumple con la estricta calificación de inflamabilidad UL94-V0,indicando su resistencia a la ignición y su capacidad de autoextinguirse en caso de incendioEste atributo es especialmente vital para las aplicaciones en los sectores automotriz, médico y aeroespacial.
El acoplamiento y la construcción de PCB

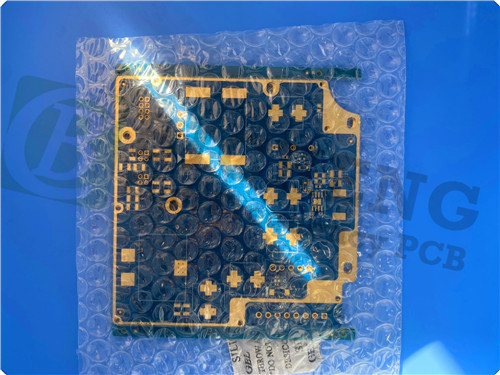

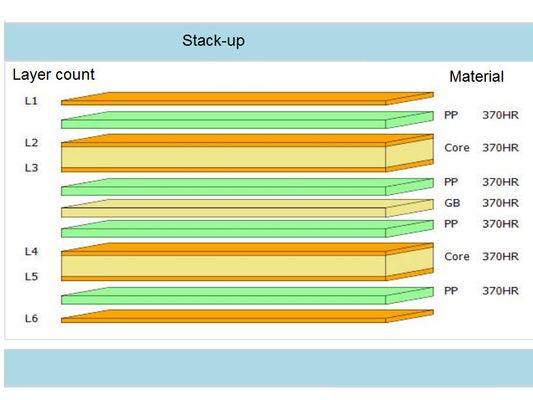

Este PCB ISOLA 370HR cuenta con un apilamiento de 6 capas con un grosor total de 1,6 mm, lo que garantiza una integridad óptima de la señal y una distribución de energía.En la parte inferior) y dos capas planas (GND y PWR)El peso del cobre acabado es de 1 onza (1.4 mils) tanto para las capas interior como exterior, y el acabado de la superficie es ENIG, proporcionando una excelente solderabilidad y resistencia a la corrosión.
Precisión dimensional
Las dimensiones del tablero son de 40 mm x 55 mm, con una tolerancia de +/- 0,15 mm. Soporta un espacio mínimo de 4/4 mil y un tamaño mínimo de agujero de 0,2 mm.Estas mediciones precisas garantizan un rendimiento fiable en aplicaciones electrónicas complejas.
Aplicaciones típicas
La norma ISOLA 370HR no es sólo un logro técnico; es una solución versátil que encuentra aplicaciones en diversos sectores, entre ellos:
- Informática, almacenamiento y periféricos: ideal para componentes informáticos de alto rendimiento que requieren una gestión térmica fiable.
- Electrónica de consumo: perfecta para dispositivos que requieren diseños compactos con alta fiabilidad térmica.
- Redes y comunicaciones: admite la transmisión de datos de alta velocidad con pérdida mínima de señal.
- Médico, industrial e instrumentación: garantiza la seguridad y fiabilidad en aplicaciones críticas.
- Automotriz y transporte: cumple con estrictos estándares de seguridad y ofrece un rendimiento constante.
- Aeroespacial y Defensa: Construido para soportar condiciones extremas manteniendo la integridad operativa.
Conclusión
El PCB ISOLA 370HR es una poderosa solución para ingenieros y diseñadores que buscan un PCB de alto rendimiento, confiable y eficiente para sus aplicaciones.resistencia mecánicaPara aquellos que buscan mejorar sus diseños electrónicos, el ISOLA 370HR es la opción ideal.garantizar que sus productos puedan funcionar en las condiciones más exigentes.
