Cuota De Producción: | 1 piezas |
Precio: | USD9.99-99.99/PCS |
Embalaje Estándar: | Bolsas de vacío+Cartones |
Período De Entrega: | 8-9 días hábiles |
Método De Pago: | T/T |
Capacidad De Suministro: | 5000 PCS por mes |

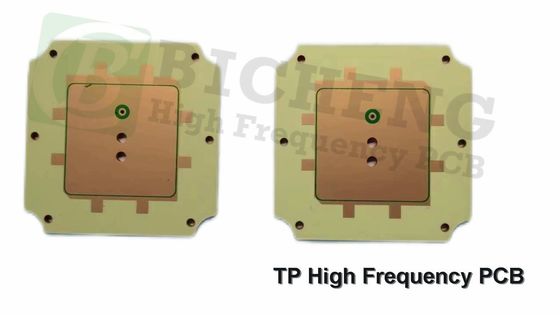

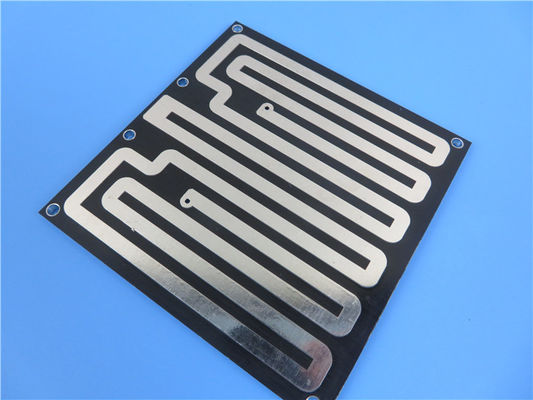

Introducción del PCB TP Wangling, una revolucionaria placa de circuito termoplástico de alta frecuencia diseñada para satisfacer las exigentes necesidades de las aplicaciones electrónicas modernas.Utilizando un compuesto único de cerámica y resina de óxido de polifenileno (PPO)Este diseño innovador permite ajustar con precisión la constante dieléctrica,lo que lo convierte en una opción ideal para una amplia gama de aplicaciones, incluyendo antenas GPS, sistemas de misiles, fusibles y antenas miniaturizadas.
Características clave
El PCB TP de Wangling cuenta con una constante dieléctrica versátil que se puede adaptar de 3 a 25, dependiendo de los requisitos del circuito.Esta flexibilidad permite a los ingenieros lograr un rendimiento estable en diversas aplicaciones, con constantes dieléctricas comunes incluyendo 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2En particular, la pérdida dieléctrica sigue siendo baja, con variaciones mínimas incluso a frecuencias de hasta 10 GHz, lo que garantiza una integridad fiable de la señal.
Diseñado para entornos extremos, el material TP exhibe un rango de temperatura de funcionamiento a largo plazo de -100°C a +150°C. Aunque sobresale en resistencia a bajas temperaturas,Se debe tener cuidado a temperaturas superiores a 180°C., ya que puede producirse deformación y descamación de la lámina de cobre, lo que puede afectar al rendimiento eléctrico.
Disponible en un espesor mínimo de 0,5 mm, el PCB Wangling TP se puede personalizar en varios espesores para satisfacer necesidades específicas de diseño.También es resistente a la radiación y presenta bajas propiedades de desgasificaciónLa adhesión entre la lámina de cobre y el dieléctrico es más fiable que los sustratos cerámicos tradicionales con recubrimiento al vacío,Mejora de la durabilidad general.
Nombre | Condición de ensayo | Unidad | Valor |
Densidad | Estado normal | G/cm3 | 1.0 ~ 2.9 |
Absorción de humedad | Sumergir en agua destilada a 20 ± 2 °C durante 24 horas | % | ≤ 002 |
Resistencia de la cáscara | En estado normal | N/cm | ≥ 6 años |
En un entorno de humedad y temperatura alternadas: | N/cm | ≥ 4 años | |
Temperatura de funcionamiento | Cabina de alta y baja temperatura | °C | -100+150 ((La temperatura de procesamiento no debe exceder los 200°C) |
Conductividad térmica | -55 ~ 288 °C | P / m / k | 0.6 |
TEC | Aumento de temperatura de 96°C por hora | Se trata de:- 5 años | |
Factor de reducción | 2 horas en agua hirviendo | % | 0.0004 |
Resistencia de la superficie | 500 V de corriente continua en estado normal | M.Ω | ≥ 1 × 107 |
500 V CC Humedad y temperatura constantes | M.Ω | ≥ 1 × 105 | |
Resistencia por volumen | Estado normal | MΩ.cm | ≥ 1 × 109 |
Humedad y temperatura constantes | ≥ 1 × 106 | ||
Resistencia dieléctrica de la superficie | Estado normal | Kv/mm | ≥ 1.5 |
Humedad y temperatura constantes | ≥ 1.2 | ||
Constante dieléctrica | 10 GHz | el | 3, 6, 9.6, 10.2, 10.5, 11, 16, 20, 22 ((± 2%) ((DK puede ser personalizado) |
Factor de disipación | 10 GHz | Tgδ ((εr 3-11) | ≤ 1 × 10- ¿ Qué? |
Tgδ(εr 12 a 22) | ≤ 1,5 × 10- ¿ Qué? |

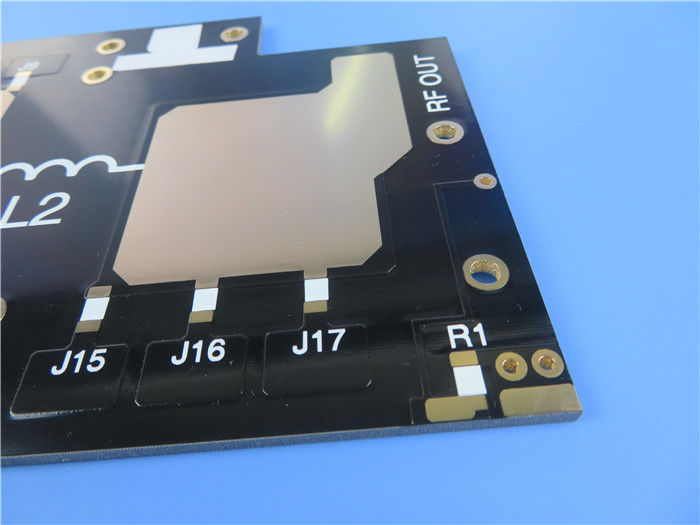

Especificaciones de los PCB
La pila de PCB rígidos de 2 capas consta de:
- Capa de cobre 1: 35 μm
- Núcleo TP440: 0,8 mm
- Capa de cobre 2: 35 μm
Con dimensiones de placa de 33,12 mm x 42,5 mm (± 0,15 mm), el PCB es compacto pero capaz de manejar diseños complejos.Facilitando el diseño de circuitos complejosEl espesor del tablero acabado es de 0,9 mm, con un peso de cobre acabado de 1 onza (1,4 mil) en las capas exteriores.
Garantizar la calidad
Cada PCB se somete a una rigurosa prueba eléctrica del 100% antes del envío, asegurando que cada unidad cumple con los más altos estándares de calidad.proporcionando una excelente solderabilidad y resistencia a la corrosiónEn particular, no hay silkscreen superior o inferior o máscara de soldadura, ofreciendo un diseño limpio y preciso.
Aplicaciones
El PCB TP de Wangling es versátil y adecuado para una variedad de aplicaciones de alta frecuencia, incluidas:
- Antenas GPS: ideales para el seguimiento de ubicación de precisión.
- Sistemas de misiles: diseñados para la fiabilidad en aplicaciones críticas de defensa.
- Fuegos: diseñados para un rendimiento fiable en condiciones extremas.
- Antenas miniaturizadas: perfectas para dispositivos compactos que requieren un alto rendimiento.
Conclusión
El PCB TP de Wangling representa un avance significativo en la tecnología de los circuitos de alta frecuencia.su robusto rendimiento lo convierten en una excelente opción para ingenieros y diseñadores que buscan ampliar los límites de las aplicaciones electrónicasYa sea que esté desarrollando sistemas GPS sofisticados o tecnologías militares de vanguardia,El PCB de Wangling TP ofrece la fiabilidad y el rendimiento esenciales para el éxito en el entorno competitivo actual.
