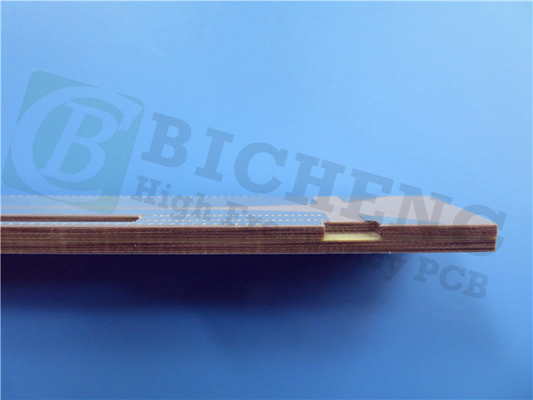

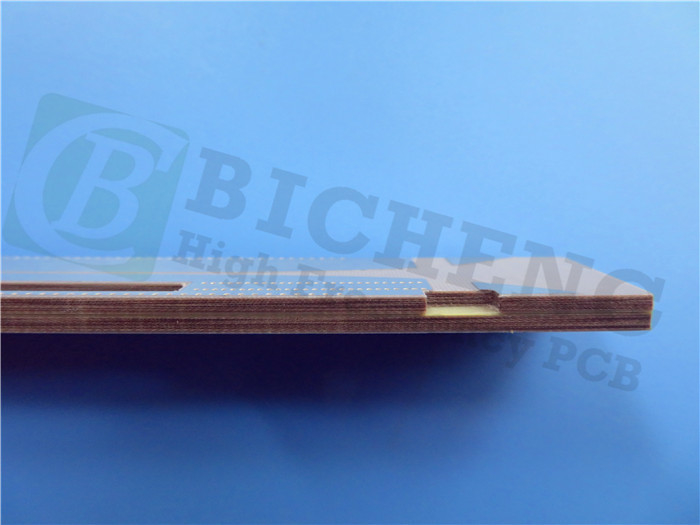

El material: | TMM10i | Número de capas: | 2-layer |
---|---|---|---|
Tamaño del PCB: | Se trata de una muestra de las características de los productos de la categoría 1 del anexo I del Re | espesor de los PCB: | 0.254 mm |
Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Oro de inmersión y bordado. |
Resaltar: | PCB de oro de inmersión de doble capa de 10 milímetros,El PCB TMM10i,El borde plateó el PWB del oro de la inmersión |
Presentando el Rogers TMM 10i PCB, una placa de circuito impreso de vanguardia diseñada para aplicaciones de alto rendimiento en circuitos de RF y microondas.Utilizando el material de microondas isotrópico isotrópico Rogers TMM 10i, este PCB está diseñado para una confiabilidad óptima en configuraciones de agujero, banda y micro-banda.El material TMM 10i combina las propiedades ventajosas de los sustratos de cerámica y PTFE, ofreciendo una solución ideal para los ingenieros que buscan un rendimiento de alta calidad sin las complejidades del procesamiento tradicional de sustratos.
Características clave
El PCB Rogers TMM 10i tiene una constante dieléctrica isotrópica (Dk) de 9,80 ± 0.245Con un bajo factor de disipación de 0,0020 a 10 GHz, este PCB minimiza la pérdida de señal, asegurando que sus circuitos funcionen al máximo.El coeficiente térmico de Dk se mide a -43 ppm/°KEste PCB también cuenta con una temperatura de descomposición (Td) de 425 °C (TGA) y un coeficiente de expansión térmica para el cobre,garantizar la compatibilidad y reducir las tensiones mecánicas durante el funcionamiento.
Además, el PCB TMM 10i exhibe una excelente conductividad térmica de 0,76 W/mk, mejorando la disipación de calor en aplicaciones exigentes.(incluidos los productos de la categoría "A" y "B"), proporciona flexibilidad para diversos requisitos de diseño.
Propiedad | Las demás: | Dirección | Unidades | Condición | Método de ensayo | |
Constante dieléctrica,ε Proceso | 9.80 ± 0.245 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
Constante dieléctrica,εDiseño | 9.9 | - | - | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
Factor de disipación (proceso) | 0.002 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de la constante dieléctrica | - 43 años. | - | ppm/°K | -55°C a 125°C | IPC-TM-650 2.5.5.5 | |
Resistencia al aislamiento | > 2000 | - | - ¿ Qué pasa? | En el caso de los Estados miembros | Las demás partidas | |
Resistencia por volumen | 2 por 108 | - | ¿Qué es eso? | - | Las demás partidas | |
Resistencia de la superficie | 4 por 107 | - | ¿ Qué es eso? | - | Las demás partidas | |
Resistencia eléctrica (resistencia dieléctrica) | 267 | Z. | V/mil | - | Método IPC-TM-650 2.5.6.2 | |
Propiedades térmicas | ||||||
Descomposición a temperatura (Td) | 425 | 425 | ° CTGA | - | Las demás partidas | |
Coeficiente de expansión térmica - x | 19 | X. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
Coeficiente de expansión térmica - Y | 19 | Y | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
Coeficiente de expansión térmica - Z | 20 | Z. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
Conductividad térmica | 0.76 | Z. | El valor de las emisiones de CO2 | 80 °C | Las demás partidas | |
Propiedades mecánicas | ||||||
Resistencia de la cáscara del cobre después del estrés térmico | 5.0 (0,9) | X, Y | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | después de la soldadura flotante 1 oz. EDC | Método IPC-TM-650 2.4.8 | |
Resistencia a la flexión (MD/CMD) | - | X, Y | KPSI | A. No | Las demás partidas | |
Modulo de flexión (MD/CMD) | 1.8 | X, Y | El MPSI | A. No | Las demás partidas | |
Propiedades físicas | ||||||
Absorción de humedad (2X2) | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | Las demás partidas |
3.18 mm (0.125") | 0.13 | |||||
Gravedad específica | 2.77 | - | - | A. No | Las demás partidas | |
Capacidad térmica específica | 0.72 | - | J/g/K | A. No | Calculado | |
Proceso libre de plomo compatible | - Sí, es cierto. | - | - | - | - |
Beneficios
El PCB Rogers TMM 10i está diseñado para ofrecer propiedades mecánicas excepcionales, resistente al flujo de flujo y frío, lo que mejora la durabilidad con el tiempo.Su resistencia química protege contra daños durante los procesos de fabricaciónEn particular, este material no requiere un tratamiento con naftano de sodio antes del revestimiento sin electro, lo que simplifica el proceso de fabricación.
Además, al estar basado en una resina termoestable permite una unión fiable de alambre, lo que hace que el PCB TMM 10i sea una opción ideal para aplicaciones que requieren conexiones eléctricas robustas.Esta fiabilidad es fundamental en los sistemas de alta frecuencia donde el rendimiento y la integridad son primordiales.
Especificaciones de los PCB
Esta pila de PCB rígidos de 2 capas consta de:
- Capa de cobre 1: 35 μm
- Rogers TMM 10i Core: 0,381 mm (15 mil)
- Capa de cobre 2: 35 μm
Las dimensiones de la placa son de 70 mm x 70 mm (± 0,15 mm), proporcionando una solución compacta para diversas aplicaciones.que permite diseños complejosEl espesor del tablero acabado es de 0,5 mm, con un peso de cobre acabado de 1,4 mil en las capas exteriores.
Material de los PCB: | Compuestos de polímeros termosérmicos cerámicos, hidrocarburos |
Nombramiento: | Las demás: |
Constante dieléctrica: | 9.80 ± 0.245 |
Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
El espesor del laminado: | 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil ((0,762 mm), 50 mil (1,27 mm), 60 mil (1,524 mm), 75 mil ((1,905 mm), 100 mil (2,54 mm), 125 mil (3,175 mm), 150 mil (3,81 mm), 200 mil (5,08 mm), 250 mil (6.(por ejemplo, 35 mm), 275 mil (6.985 mm), 300 mil (7.62 mm), 500 mil (12.70 mm) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
El acabado de la superficie: | cobre desnudo, HASL, ENIG, estaño de inmersión, OSP, dorado puro (sin níquel debajo del oro) etc. |
Garantizar la calidad
Cada PCB se somete a una rigurosa prueba eléctrica del 100% antes del envío, asegurando que cada unidad cumple con los más altos estándares de calidad.Mejora de la solderabilidad y durabilidad.
Aplicaciones
El PCB Rogers TMM 10i es versátil y adecuado para una amplia gama de aplicaciones, incluidas:
- Circuitos de RF y microondas
- Amplificadores y combinadores de potencia
- Filtros y acopladores
- Sistemas de comunicación por satélite
- Antenas de sistemas de posicionamiento global (GPS)
- Las antenas de parche
- Polarizadores dieléctricos y lentes
- Los probadores de chips
Conclusión
El Rogers TMM 10i PCB es una solución superior para ingenieros y diseñadores que buscan placas de circuito confiables de alto rendimiento para aplicaciones de RF y microondas.y versatilidadSi usted está trabajando en sistemas de comunicación por satélite o circuitos avanzados de RF, este PCB está preparado para responder a los desafíos de los diseños electrónicos modernos.El PCB TMM 10i ofrece la calidad y el rendimiento que necesita para tener éxito en el mercado competitivo de hoyExperimenta la diferencia con el Rogers TMM 10i y eleva tus proyectos a nuevas alturas.
