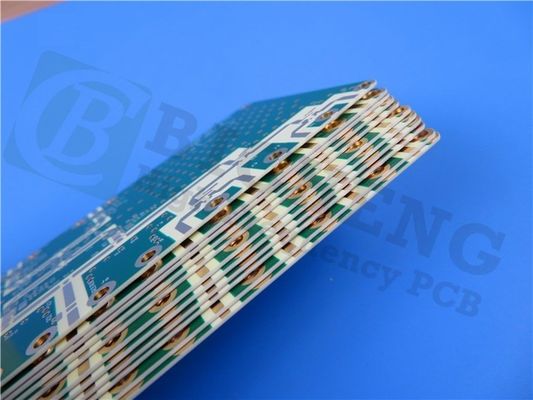

Rogers RO3203 PCB 20 millas de estaño de inmersión de soldadura verde

El PCB Rogers RO3203 representa el último avance en materiales de circuitos de alta frecuencia, diseñados específicamente para un rendimiento eléctrico excepcional y estabilidad mecánica.Fabricados a partir de laminados cerámicos reforzados con fibra de vidrio tejida, el RO3203 se basa en el legado de la serie RO3000, que se distingue por su mejor estabilidad mecánica.0016, este material extiende el rango de frecuencia operativa más allá de 40 GHz, por lo que es una opción ideal para una variedad de aplicaciones exigentes.

Características clave
El PCB Rogers RO3203 está diseñado con varias características destacadas que mejoran su rendimiento y facilidad de uso:

Rendimiento de alta frecuencia: la constante dieléctrica de 3,02 ± 0,04 a 10 GHz garantiza una integridad fiable de la señal.

Bajo factor de disipación: con un factor de disipación de 0,0016 a 10 GHz, minimiza las pérdidas de energía, apoyando aplicaciones de alta frecuencia.

Estabilidad térmica: El material puede soportar temperaturas superiores a 500 °C, por lo que es adecuado para una amplia gama de entornos.

Conductividad térmica: a 0,87 W/mK, maneja eficazmente la disipación de calor, lo cual es crucial para los circuitos de alto rendimiento.

Coeficiente de expansión térmica: el bajo CTE (X: 13 ppm/°C, Y: 13 ppm/°C, Z: 58 ppm/°C) combinado con el cobre garantiza un rendimiento confiable en los diseños híbridos de placas epoxi multicapa.

Compatibilidad con procesos libres de plomo: Cumple con las normas ambientales, incluida una clasificación de inflamabilidad 94V-0, lo que lo hace adecuado para procesos de fabricación modernos.

Beneficios
El PCB RO3203 ofrece numerosas ventajas que lo hacen ideal para aplicaciones de alta frecuencia:

Mejora de la rigidez: el refuerzo de vidrio tejido mejora la rigidez, facilitando un manejo más fácil durante el montaje y la fabricación.

Rendimiento uniforme: proporciona un rendimiento eléctrico y mecánico consistente, lo que lo hace perfecto para estructuras complejas de múltiples capas.

Baja pérdida dieléctrica: esta característica admite aplicaciones de alta frecuencia que superan los 20 GHz, lo que garantiza una transmisión óptima de la señal.

Excelente estabilidad dimensional: Se pueden lograr altos rendimientos de producción debido a su estabilidad, lo que lo convierte en una opción confiable para la fabricación a gran escala.

Costo-efectivo: el RO3203 tiene un precio competitivo, lo que lo convierte en una opción económica para la fabricación en volumen.

Especificaciones técnicas

El PCB Rogers RO3203 cuenta con una pila rígida de 2 capas, diseñada para un rendimiento óptimo:

Capa de cobre 1: 35 μm

RO3203 Substrato: 20 mil (0,508 mm)

Capa de cobre 2: 35 μm

Las dimensiones del tablero acabado son de 65.78 mm x 37.48 mm, con un grosor total de 0.6 mm. Soporta un espacio mínimo de 5/5 mil y tiene un tamaño mínimo de agujero de 0.4 mm.El peso del cobre acabado en las capas exteriores es de 1 oz (1Cada tabla se somete a pruebas eléctricas al 100% antes del envío para garantizar la calidad y la fiabilidad.

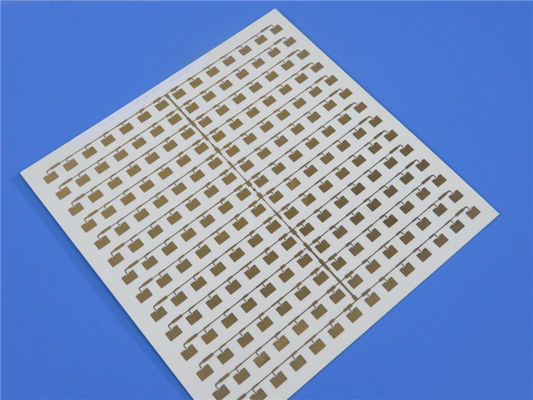

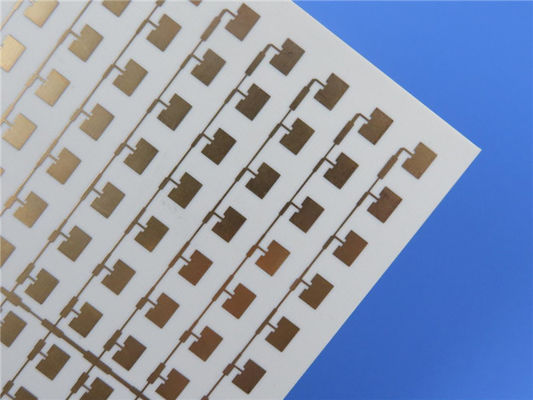

El Rogers RO3203 PCB es adecuado para una amplia gama de aplicaciones, incluyendo sistemas de prevención de colisiones de automóviles, antenas GPS, sistemas de telecomunicaciones inalámbricas, antenas de parche de microstrip,Satélites de transmisión directaSu versatilidad y alto rendimiento lo convierten en un activo invaluable en diversas industrias.incluidos los sectores de la automoción y las telecomunicaciones.

Para obtener más información o para realizar un pedido, póngase en contacto con nuestro equipo de ventas o visite nuestro sitio web.
