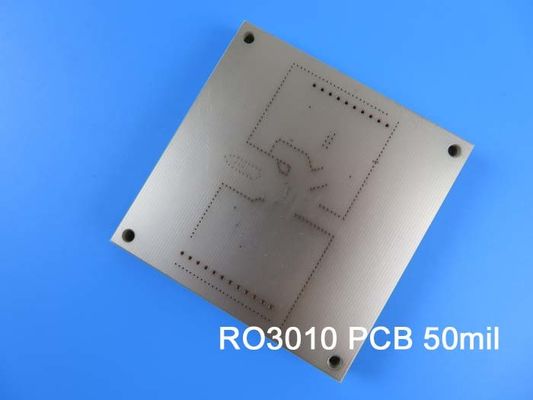

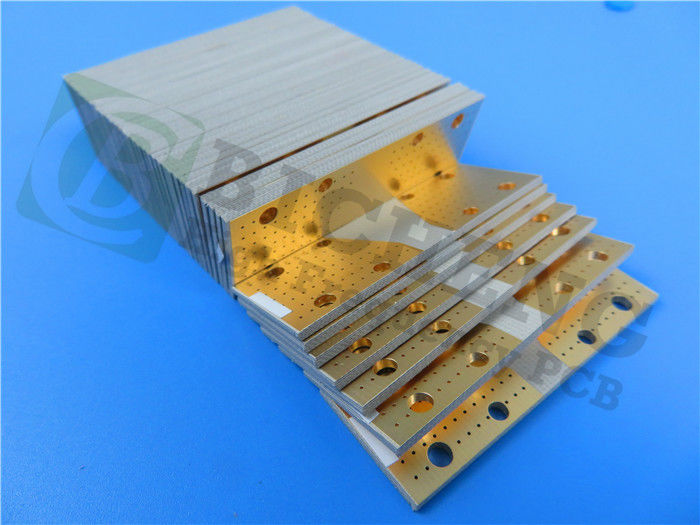

El Rogers RO3010 PCB es una placa de circuito impreso de última generación hecha de compuestos PTFE cerámicos avanzados diseñados para aplicaciones de alto rendimiento.ofrece una constante dieléctrica elevada y una estabilidad excepcionalEl RO3010 simplifica la creación de componentes de banda ancha y admite la miniaturización de circuitos.lo que lo convierte en una opción ideal para los ingenieros que se centran en la precisión y la fiabilidad.
Características clave
Constante dieléctrica alta: 10,2 ± 0,30 a 10 GHz/23°C, lo que garantiza una integridad superior de la señal.
Factor de disipación bajo: 0,0022 a 10 GHz/23°C, lo que minimiza la pérdida de energía y mejora la eficiencia del sistema.
Estabilidad térmica:
Coeficiente de expansión térmica (CTE):
Se aplicarán las siguientes medidas:
Y: 11 ppm/°C
Z: 16 ppm/°C
Rango de temperatura de funcionamiento: -40°C a +85°C.
Temperatura de descomposición térmica (Td): superior a 500 °C, proporcionando una durabilidad en condiciones extremas.
Conductividad térmica: 0,95 W/mK, lo que facilita una gestión eficaz del calor.
Absorción de humedad: Solo 0,05%, lo que garantiza la fiabilidad en diversos entornos.
| Propiedad |
RO3010 |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
10.2 ± 0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
11.2 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0022 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 395 |
Z. |
ppm/°C |
10 GHz -50°Chasta 150°C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.35
0.31 |
X.
Y |
En el caso de los vehículos de motor |
Conde A. |
IPC-TM-650 2.2.4 |
| Resistencia por volumen |
105 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
105 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
1902
1934 |
X.
Y |
MPa |
23°C |
Las demás partidas |
| Absorción de humedad |
0.05 |
|
% |
D48/50 y D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.8 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.95 |
|
El valor de las emisiones de CO |
50°C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 años)°C) |
13
11
16 |
X.
Y
Z. |
ppm/°C |
23°C/50% de RH |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°CEl TGA |
|
Las demás partidas |
| Densidad |
2.8 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
9.4 |
|
En el interior. |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Beneficios
Estabilidad dimensional: con un coeficiente de expansión muy similar al cobre, el RO3010 garantiza la fiabilidad durante el ciclo térmico.
Fabricación rentable: El precio económico del laminado lo hace adecuado para la producción en grandes volúmenes sin comprometer la calidad.
Opciones de diseño versátiles: Ideal para diseños de placas de múltiples capas, que se adaptan a diseños de circuitos complejos.
Especificaciones técnicas
Estacionamiento de PCB: PCB rígido de 3 capas
Capa de cobre 1: 35 μm
Se trata de un sistema de control de las emisiones de gases de efecto invernadero.
Capa de cobre 2: 35 μm
Prepreg: 0,1 mm
Se trata de un sistema de control de las emisiones de gases de efecto invernadero.
Capa de cobre 3: 35 μm
Las dimensiones del tablero acabado son de 30 mm x 25 mm, con un grosor total de 2,7 mm. Soporta un espacio mínimo de 5/5 mil y tiene un tamaño mínimo de agujero de 0,5 mm.El peso del cobre acabado en las capas exteriores es de 1 oz (1Cada PCB se somete a pruebas eléctricas al 100% antes del envío, asegurando la calidad y la fiabilidad.
El Rogers RO3010 PCB es ideal para una variedad de aplicaciones, incluyendo radar automotriz, antenas GPS, sistemas de telecomunicaciones celulares, antenas de parche para comunicaciones inalámbricas,Satélites de transmisión directaSu versatilidad y rendimiento lo convierten en un activo valioso en muchos entornos de alta demanda.
