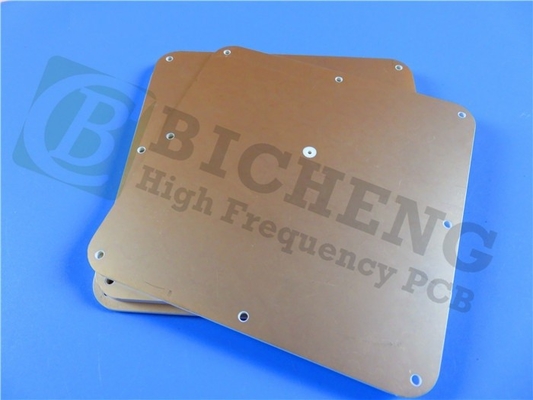

50mil Rogers RO3010 PCB para aplicaciones de microondas y RF

En el mundo de la electrónica que evoluciona rápidamente, la demanda de placas de circuitos impresos (PCB) de alto rendimiento sigue aumentando, particularmente en aplicaciones que requieren precisión y fiabilidad.El recientemente enviado Rogers RO3010 PCB se destaca como una opción principal para los ingenieros y fabricantes que buscan un rendimiento excepcional en aplicaciones de microondas y radiofrecuencia (RF).

Introducción al RO3010 de Rogers
El Rogers RO3010 es un material PCB sofisticado compuesto de compuestos PTFE llenos de cerámica.Esta formulación única no sólo ofrece una constante dieléctrica más alta, sino que también garantiza una excelente estabilidad mecánica y eléctricaEstas propiedades hacen del RO3010 una opción óptima para una amplia gama de aplicaciones, particularmente en el campo de los componentes de banda ancha.Su capacidad para simplificar las complejidades del diseño y al mismo tiempo apoyar la miniaturización de circuitos lo convierte en un activo valioso para los ingenieros que buscan ampliar los límites de la tecnología.

¿Por qué elegir Rogers RO3010?
El PCB RO3010 está diseñado para ser versátil, lo que lo hace ideal para entornos de producción de alto volumen.permite a los fabricantes producir productos electrónicos avanzados sin incurrir en costes prohibitivosCon su excepcional estabilidad en un amplio rango de frecuencias, el RO3010 es perfectamente adecuado para aplicaciones que exigen fiabilidad y precisión.

Características clave del Rogers RO3010


Propiedades dieléctricas superiores
El PCB RO3010 cuenta con una constante dieléctrica de 10.2 ± 0.30 a 10 GHz, proporcionando una integridad de señal superior y minimizando la pérdida de señal.0022 a la misma frecuencia garantiza el mantenimiento de la eficiencia energética, por lo que es una excelente opción para aplicaciones de alta frecuencia.

Estabilidad térmica y conductividad
Con una temperatura de descomposición térmica (Td) superior a 500 °C, el RO3010 puede soportar condiciones extremas sin comprometer el rendimiento.Sus bajos coeficientes de expansión térmica (CTE) 13 ppm/°C en la dirección X, 11 ppm/°C en la dirección Y y 16 ppm/°C en la dirección Z, garantizan la estabilidad dimensional, que es esencial en aplicaciones sujetas a ciclos térmicos.su conductividad térmica de 0.95 W/mK ayuda en la disipación de calor eficaz, mejorando la longevidad y fiabilidad del PCB.

Resistencia a la humedad
El RO3010 exhibe una tasa de absorción de humedad de solo 0,05%, lo que garantiza que la placa permanezca estable y confiable incluso en ambientes húmedos.Esta característica es particularmente importante para aplicaciones en ambientes exteriores o zonas con condiciones ambientales variables..

Ventajas de usar el RO3010 de Rogers

Estabilidad dimensional
El coeficiente de expansión del RO3010 que coincide con el cobre contribuye a su estabilidad dimensional.,garantizar que el rendimiento del circuito permanezca constante.

Eficacia en términos de costes
Rogers RO3010 tiene un precio competitivo, lo que lo convierte en una opción económica para los procesos de fabricación en volumen.Esta asequibilidad permite a los fabricantes producir PCB de alta calidad sin exceder las limitaciones presupuestarias, lo que hace que sea accesible tanto para proyectos grandes como pequeños.

Flexibilidad para diseños de múltiples capas
El RO3010 es adecuado para diseños de placas de múltiples capas, lo que da a los ingenieros la flexibilidad para crear diseños de circuitos complejos que cumplan con las demandas de la electrónica moderna.Esta capacidad es particularmente beneficiosa en aplicaciones donde el espacio es limitado, y la miniaturización es una prioridad.

Especificaciones técnicas

Estacionamiento de PCB: PCB rígido de 2 capas


Capa de cobre 1: 35 μm
Rodgers RO3010 Substrato: 50 milímetros (1,27 mm)
Capa de cobre 2: 35 μm

Las dimensiones del tablero: 85 mm x 57 mm, +/- 0,15 mm
Traza/Espacio mínimo: 4/4 milis
Tamaño mínimo del agujero: 0,3 mm
El espesor del tablero acabado: 1,4 mm
Peso de cobre acabado: 1 onza (1.4 mil) en las capas exteriores
El espesor del revestimiento: 20 μm
Finalización de la superficie: oro de inmersión
Película de seda: Ninguna de ambos lados
Máscara de soldadura: Ninguna en ambos lados
Agujas contra-fundidas: para tornillos M6
Aseguramiento de la calidad: ensayo eléctrico al 100% antes del envío

Aplicaciones del PCB RO3010 de Rogers

La versatilidad del PCB Rogers RO3010 lo hace adecuado para una amplia gama de aplicaciones de alto rendimiento, incluidas:

Aplicaciones de radar automotriz: esencial para sistemas avanzados de asistencia al conductor (ADAS) donde el procesamiento fiable de señales es crítico.

Antenas GPS: Apoyan capacidades de posicionamiento y navegación precisas en varios dispositivos.

Sistemas de telecomunicaciones celulares: Ideal para amplificadores de potencia y antenas, facilitando una comunicación robusta en dispositivos móviles.

Antennas de parche: Perfecto para comunicaciones inalámbricas, proporcionando diseños compactos con alta eficiencia.

Satélites de transmisión directa: Apoyo a las operaciones de alta frecuencia para una comunicación por satélite eficiente.

Enlace de datos en los sistemas de cable: Mejorar la conectividad y la fiabilidad de la transmisión de datos en las redes de cable.

Lectores de medidores remotos: permiten una recopilación y monitorización de datos inalámbricos eficientes.

Planas de fondo de energía: soportan configuraciones de alta densidad y múltiples capas para la distribución de energía en sistemas complejos.

Conclusión
El Rogers RO3010 PCB es un avance significativo en el ámbito de los materiales de circuitos impresos, ofreciendo una mezcla de alto rendimiento, rentabilidad,y versatilidad que satisface las demandas de la electrónica modernaSus propiedades dieléctricas superiores, estabilidad térmica y resistencia a la humedad lo convierten en una opción ideal para ingenieros y fabricantes de múltiples industrias.

Para obtener más información o para explorar cómo el Rogers RO3010 puede mejorar sus proyectos, póngase en contacto con nuestro equipo de ventas o visite nuestro sitio web.Abrazar el futuro del diseño de circuitos con el Rogers RO3010 PCB su socio en innovación y confiabilidad.
