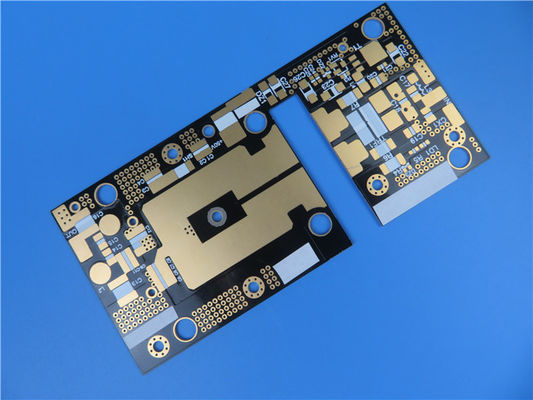

Panel de PCB de doble cara RF-35 30 Mil de inmersión en oro acabado

A medida que avanza la tecnología, la demanda de placas de circuitos impresos (PCB) de alto rendimiento continúa creciendo, particularmente en los ámbitos de aplicaciones de microondas y radiofrecuencia (RF).El recientemente enviado RF-35 PCB de Taconic representa un salto significativo en este sectorEn este artículo exploraremos las características, beneficios, especificaciones técnicas y aplicaciones del PCB RF-35,proporcionando una comprensión integral de por qué es la opción ideal tanto para los ingenieros como para los fabricantes.

Introducción al PCB RF-35

El PCB RF-35 es un laminado de cerámica orgánica que pertenece a la familia de productos ORCER de Taconic.una técnica que mejora la resistencia mecánica y la estabilidad térmica del materialLa experiencia de Taconic en tecnología de relleno cerámico y fibra de vidrio PTFE recubierta culmina en el RF-35, lo que lo convierte en una solución robusta para diversas aplicaciones de RF.

¿Por qué elegir RF-35?

El PCB RF-35 es particularmente adecuado para aplicaciones comerciales de bajo costo y gran volumen.Sus propiedades excepcionales lo convierten en una opción atractiva para los fabricantes que buscan un rendimiento fiable sin los altos costes asociados a los materiales tradicionalesLas principales ventajas incluyen una excelente resistencia a la cáscara, una absorción de humedad muy baja y un bajo factor de disipación, todos los cuales contribuyen a su rendimiento superior en entornos exigentes.

Principales características y beneficios

Propiedades dieléctricas

En el corazón del rendimiento del RF-35 están sus impresionantes propiedades dieléctricas con una constante dieléctrica de 3,5 a 1,9 GHz y un factor de disipación de solo 0.0018, el RF-35 minimiza la pérdida de señal y asegura un rendimiento constante en una amplia gama de frecuencias. Estas propiedades son cruciales para aplicaciones donde la integridad de la señal es primordial.

Estabilidad mecánica y térmica

El PCB RF-35 exhibe una ruptura dieléctrica de 41 kV, mostrando su capacidad para soportar aplicaciones de alto voltaje.sus bajos coeficientes de expansión térmica (CTE) 19 ppm/°C en dirección X, 24 ppm/°C en la dirección Y y 64 ppm/°C en la dirección Z, garantizan la estabilidad dimensional durante el ciclo térmico.Esta estabilidad es esencial para mantener la integridad de los circuitos en ambientes que experimentan fluctuaciones de temperatura.

Inflamabilidad y seguridad

Con una clasificación de inflamabilidad UL-94 V0, el PCB RF-35 cumple con estrictos estándares de seguridad, lo que lo hace adecuado para una amplia gama de aplicaciones.Esta calificación es particularmente importante en industrias donde la seguridad es una preocupación crítica, como las telecomunicaciones y la automoción.

Bajo coste y alto rendimiento

El PCB RF-35 está diseñado para una producción de gran volumen, lo que permite a los fabricantes mantener bajos los costos al tiempo que mantienen un alto rendimiento.Su excelente resistencia a la cáscara para 1/2 onza y 1 onza capas de cobre facilita fácil reelaboración, una ventaja significativa en entornos de producción donde pueden ser necesarias modificaciones.

Resistencia a la humedad

La muy baja tasa de absorción de humedad del PCB RF-35 mejora su fiabilidad en ambientes húmedos.donde la humedad puede comprometer el rendimiento.

Especificaciones técnicas

Comprender las especificaciones técnicas de este PCB RF-35 es esencial para los ingenieros que buscan integrarlo en sus diseños.

- PCB de acumulación: PCB rígido de 2 capas
- Capa de cobre 1: 35 μm
- Núcleo RF-35: 30 milímetros (0,762 mm)
- Capa de cobre 2: 35 μm
-Dimensiones del tablero: 30,6 mm x 29,45 mm, +/- 0,15 mm
- Traza mínima / Espacio: 4/4 mils
- Tamaño mínimo del agujero: 0,4 mm
- El espesor del tablero acabado: 0,8 mm
- Peso de cobre acabado: 1 oz (1.4 mil) en las capas exteriores
- espesor del revestimiento: 25 μm
- Superficie de acabado: oro de inmersión
- Película de seda: arriba: blanco; abajo: ninguna
- Máscara de soldadura: arriba: azul; abajo: ninguna
- Aseguramiento de la calidad: 100% de pruebas eléctricas antes del envío
- Estándar de calidad: IPC-clase 2

Áreas de aplicación

La versatilidad del PCB RF-35 lo hace adecuado para una amplia gama de aplicaciones, incluyendo:

- Amplificadores de potencia: rendimiento fiable en la amplificación de señales al tiempo que se minimiza la distorsión.
- Filtros y acopladores: esenciales para el procesamiento de señales y la gestión de los rangos de frecuencia.
- Componentes pasivos: son ideales para aplicaciones que requieren un rendimiento estable y constante.

Conclusión

El PCB RF-35 es un testimonio del compromiso de Taconic con la innovación y la calidad en el mercado de PCB.y confiabilidad excepcional lo convierte en una excelente opción para los ingenieros y fabricantes en los sectores de microondas y RFAl seleccionar el RF-35, usted no sólo está comprando un PCB; usted está invirtiendo en una solución que elevará sus diseños y mejorará el rendimiento de sus aplicaciones.

Para obtener más información sobre el PCB RF-35 y cómo puede satisfacer sus necesidades específicas, póngase en contacto con nuestro equipo de ventas o visite nuestro sitio web.Abrazar el futuro de la tecnología de microondas y RF con el PCB RF-35 donde la calidad se encuentra con la asequibilidad.
