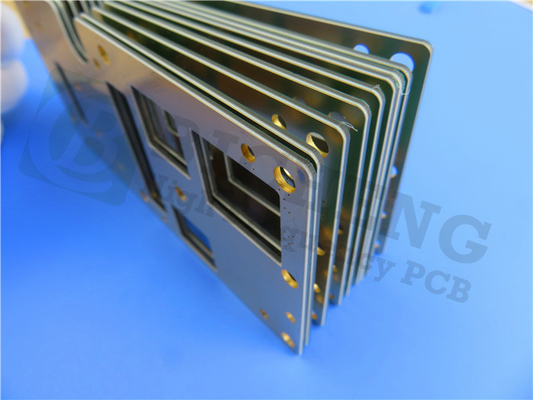

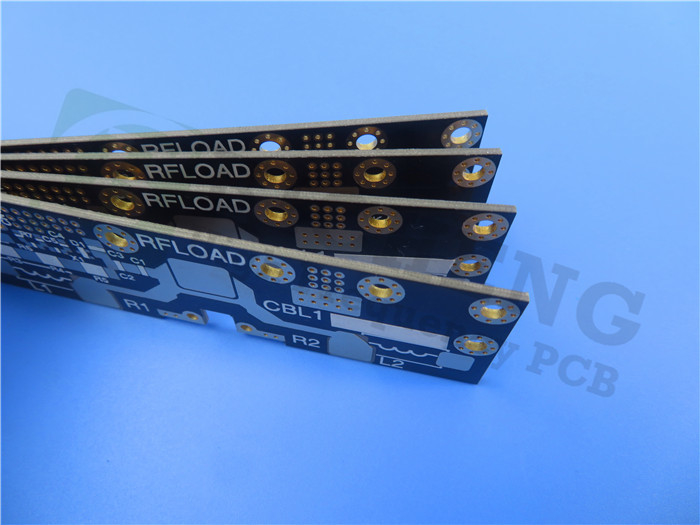

25mil TMM3 PCB con plata de inmersión para aplicaciones de RF y microondas

Introducción al Rogers TMM3

El Rogers TMM3 es un material de microondas termorresistente fabricado a partir de un compuesto de polímero termoservante cerámico.Combinando los mejores atributos de los laminados de circuitos de microondas de cerámica y de PTFE tradicionalesA diferencia de muchos materiales convencionales, TMM3 no requiere técnicas de producción especializadas, por lo que es una opción versátil y accesible para los ingenieros.

Detalles de la construcción

El PCB TMM3 cuenta con una robusta pila rígida de 2 capas:

Capa de cobre 1: 35 μm
RogersTMM3 Core: 0,635 mm (25 mil)

Capa de cobre 2: 35 μm

Especificaciones:

Las dimensiones del tablero: 42,91 mm x 108,31 mm (± 0,15 mm)

Traza/espacio mínimo: 5/9 milis

Tamaño mínimo del agujero: 0,3 mm

El espesor del tablero acabado: 0,7 mm

Peso de cobre acabado: 1 onza (1.4 mil) en las capas exteriores

Finalización de la superficie: Plata de inmersión

Aseguramiento de la calidad: Cada PCB se somete a una prueba eléctrica del 100% antes del envío, lo que garantiza la fiabilidad y el rendimiento.

Aplicaciones típicas

El PCB Rogers TMM3 es particularmente adecuado para:

Circuitos de RF y Microondas: Ideal para aplicaciones que requieren precisión y rendimiento de alta frecuencia.

Amplificadores y combinadores de potencia: Garantiza una transmisión de señal eficiente y una pérdida mínima.

Sistemas de comunicación por satélite: proporciona un rendimiento fiable en entornos exigentes.

Probadores de chips y antenas de parches: facilita pruebas precisas y alto rendimiento.

En el ámbito de la electrónica, que evoluciona rápidamente, la búsqueda de placas de circuitos impresos (PCB) de alto rendimiento es cada vez más crítica, particularmente en sectores como las telecomunicaciones y el aeroespacial.Introduzca el PCB de Rogers TMM3, una solución innovadora diseñada específicamente para aplicaciones de alta frecuencia.mostrando por qué se ha convertido en una opción para ingenieros y fabricantes.

Rendimiento dieléctrico excepcional

- Constante dieléctrica (Dk): a 3,27 ± 0,032 a 10 GHz, el PCB TMM3 garantiza una distorsión mínima de la señal, crucial para la transmisión de alta frecuencia.45 en un rango de frecuencia más amplio de 8 GHz a 40 GHz, demostrando su versatilidad.

- Factor de disipación (Df): con un factor de disipación notablemente bajo de 0.002, el TMM3 minimiza la pérdida de energía, mejorando así la eficiencia general de los circuitos electrónicos.

- Coeficiente térmico de la constante dieléctrica: La estabilidad térmica es impresionante, con un coeficiente de +37 ppm/°K, lo que garantiza un rendimiento fiable a temperaturas de -55°C a 125°C.

Propiedades mecánicas y térmicas sólidas

- Temperatura de descomposición (Td): con un alto Td de 425°C, el TMM3 está bien equipado para manejar ambientes de alta temperatura.

- Coeficiente de expansión térmica (CTE): el CTE se alinea estrechamente con el del cobre, midiendo 15 ppm/K en las direcciones X y Y y 23 ppm/K en la dirección Z.Esto minimiza la tensión en los agujeros de revestimiento, que es vital para mantener la integridad eléctrica.

- Resistencia a la flexión: con una resistencia a la flexión de 16,53 kpsi, el TMM3 está construido para soportar tensiones mecánicas, lo que garantiza durabilidad en aplicaciones exigentes.

Impresionantes propiedades eléctricas

- Resistencia al aislamiento: el PCB TMM3 tiene una resistencia al aislamiento superior a 2000 GΩ, lo que proporciona un excelente aislamiento eléctrico.

- Resistencia al volumen: con una resistencia de 2 x 10^9 Ω·cm, este PCB presenta un rendimiento robusto en diversas aplicaciones.

- Resistencia eléctrica: con una resistencia dieléctrica de 441 V/mil, el TMM3 puede soportar altos voltajes sin comprometer el rendimiento.

¿Por qué elegir Rogers TMM3 PCB?

1Confiabilidad constante: La combinación de baja Dk, baja Df y alta resistencia al aislamiento garantiza que el PCB TMM3 mantenga una integridad de señal excepcional en condiciones difíciles.

2Fabricación simplificada: El material es compatible con procesos libres de plomo y no requiere tratamiento con naftenato de sodio antes del revestimiento sin electro,simplificación de la producción y reducción de costes.

3. Aplicaciones versátiles: El PCB TMM3 brilla en varias aplicaciones, incluidos circuitos de RF y microondas, amplificadores de potencia, filtros y sistemas de comunicación por satélite.

4- Durabilidad y longevidad: la resistencia mecánica del TMM3, caracterizada por una alta resistencia a la descascarilla y resistencia a la flexión, garantiza que puede soportar los rigores de los entornos exigentes,ofreciendo fiabilidad a largo plazo.

Aplicaciones ideales para el Rogers TMM3

El PCB Rogers TMM3 es perfectamente adecuado para numerosas aplicaciones, tales como:

- Circuitos de RF y microondas: Una opción ideal para aplicaciones que requieren capacidades de precisión y alta frecuencia.


- Amplificadores y combinadores de potencia: facilitan una transmisión de señal eficiente con pérdidas mínimas.


- Sistemas de comunicación por satélite: ofrece un rendimiento fiable en condiciones difíciles.


- Antenas de sistemas de posicionamiento global (GPS): garantiza la recepción y transmisión de señales precisas.

Conclusión: Elevar las soluciones electrónicas con Rogers TMM3

El PCB Rogers TMM3 es un faro de innovación en la tecnología de PCB de alta frecuencia. Its unique blend of features—ranging from a low dielectric constant and excellent thermal stability to impressive mechanical strength—positions it as a preferred option for engineers and manufacturers eager to push the boundaries of electronic design.

A medida que la demanda de soluciones electrónicas sofisticadas continúa aumentando, el PCB TMM3 está preparado para enfrentar estos desafíos con una fiabilidad y un rendimiento sin igual.Para obtener más información sobre cómo el Rogers TMM3 puede elevar sus proyectos o para solicitar una cotizaciónSu viaje hacia soluciones electrónicas de vanguardia comienza aquí!
