En el panorama competitivo de la electrónica, la eficiencia revolucionaria en aplicaciones de alta frecuencia es crucial para el diseño moderno.Diseñado para maximizar el rendimiento mediante una gestión térmica superior y características de baja pérdidaEste artículo profundiza en las características únicas, beneficios y aplicaciones del PCB TC600, mostrando por qué es un componente vital para los ingenieros y diseñadores que luchan por la excelencia.
Introducción a los laminados TC600
El laminado TC600 es un compuesto tejido reforzado con fibra de vidrio, llenado de cerámica, a base de PTFE diseñado específicamente para aplicaciones de placas de circuitos impresos de alto rendimiento.con una constante dieléctrica (Dk) de 6.15 tanto a 1,8 MHz como a 10 GHz, este laminado facilita una propagación eficiente de la señal, esencial para las operaciones de alta frecuencia.0020 a 10 GHz minimiza la pérdida de señal, garantizando que las señales de alta frecuencia mantengan su integridad a mayores distancias.
La importancia de la gestión térmica en el diseño de PCB
La gestión eficaz del calor es una preocupación crítica en la electrónica moderna. El PCB TC600 sobresale en esta área, con una conductividad térmica de 1,1 W/mK en el eje Z y 1,4 W/mK en los ejes X y Y.Esta conductividad térmica superior permite una disipación de calor eficienteAl reducir los puntos calientes, el PCB TC600 mejora significativamente la longevidad del dispositivo.lo que lo hace ideal para aplicaciones donde el manejo de alta potencia es esencial.
Robustez mecánica: un paso adelante en la tecnología de PCB
A diferencia de los laminados frágiles, el PCB TC600 está diseñado teniendo en cuenta la robustez mecánica.Esta durabilidad es crítica para aplicaciones en aviónica y electrónica automotrizLa alta resistencia al pelado del laminado TC600 también garantiza un procesamiento confiable de líneas estrechas, mejorando la eficiencia de fabricación.
| Propiedad |
Unidad |
Valor |
Método de ensayo |
| 1. Propiedades eléctricas |
| Constante dieléctrica (puede variar según el grosor) |
|
|
|
| @1.8 MHz |
- |
6.15 |
Cavidad resonante |
| @10 GHz |
- |
6.15 |
IPC TM-650 2.5.5.5 |
| Factor de disipación |
|
|
|
| @1,8 GHz |
- |
0.0017 |
Cavidad resonante |
| @10 GHz |
- |
0.002 |
IPC TM-650 2.5.5.5 |
| Coeficiente de temperatura del dieléctrico |
- |
|
|
| TCεr @ 10 GHz (-40-150°C) |
ppm/oC |
- 75 años. |
IPC TM-650 2.5.5.5 |
| Resistencia por volumen |
|
|
|
| C96/35/90 |
MΩ-cm |
1.6x109 |
IPC TM-650 2.5.17.1 |
| E24/125 |
MΩ-cm |
2.4x108 |
IPC TM-650 2.5.17.1 |
| Resistencia de la superficie |
|
|
|
| C96/35/90 |
MΩ |
3.1x109 |
IPC TM-650 2.5.17.1 |
| E24/125 |
MΩ |
9.0x108 |
IPC TM-650 2.5.17.1 |
| Fuerza eléctrica |
Voltios/mil (kV/mm) |
850 (34) |
IPC TM-650 2.5.6.2 |
| Descomposición dieléctrica |
el kV |
62 |
IPC TM-650 2.5.6 |
| Resistencia al arco |
el segundo |
> 240 |
IPC TM-650 2.5.1 |
| |
| 2. Propiedades térmicas |
| Temperatura de descomposición (Td) |
|
|
|
| El nombre inicial |
°C |
512 |
IPC TM-650 2.4.24.6 |
| El 5% |
°C |
572 |
IPC TM-650 2.4.24.6 |
| T260: el precio de venta |
Min |
> 60 años |
IPC TM-650 2.4.24.1 |
| T288 |
Min |
> 60 años |
IPC TM-650 2.4.24.1 |
| T300 |
Min |
> 60 años |
IPC TM-650 2.4.24.1 |
| Expansión térmica, CTE (x,y) 50-150oC |
ppm/oC |
9, 9 |
IPC TM-650 2.4.41 |
| Expansión térmica, CTE (z) 50-150oC |
ppm/oC |
35 |
IPC TM-650 2.4.24 |
| Porcentaje de expansión en el eje z (50-260oC) |
% |
1.5 |
IPC TM-650 2.4.24 |
| |
| 3Propiedades mecánicas |
| Resistencia al pelado hasta el cobre (1 oz/35 micrones) |
|
|
|
| Después del estrés térmico |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
10 (1.8) |
IPC TM-650 2.4.8 |
| A temperaturas elevadas (150oC) |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
10 (1.8) |
IPC TM-650 2.4.8.2 |
| Soluciones de post-proceso |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. |
9 (1.6) |
IPC TM-650 2.4.8 |
| Modulo de los jóvenes |
Se aplicará el método siguiente: |
280 (1930) |
IPC TM-650 2.4.18.3 |
| Resistencia a la flexión (máquina/cruz) |
Se aplicará el método siguiente: |
9.60/9.30 (66/64) |
IPC TM-650 2.4.4 |
| Resistencia a la tracción (máquina/cruz) |
Se aplicará el método siguiente: |
5.0/4.30 (34/30) |
IPC TM-650 2.4.18.3 |
| Modulo de compresión |
Se aplicará el método siguiente: |
|
La norma ASTM D-3410 también se aplica. |
| Relación de Poisson |
- |
|
Las demás partidas de los componentes |
| |
| 4Propiedades físicas |
| Absorción de agua |
% |
0.02 |
IPC TM-650 2.6.2.1 |
| Densidad, ambiente 23oC |
G/cm3 |
2.9 |
Método ASTM D792 A |
| Conductividad térmica (eje z) |
El valor de las emisiones de CO |
1.1 |
Las demás partidas |
| Conductividad térmica (x, y) |
El valor de las emisiones de CO |
1.4 |
Las demás partidas |
| Calor específico |
J/gK |
0.94 |
Las demás partidas |
| Flamabilidad |
clase |
V0 |
El número de certificado es: |
| Desgasificación de la NASA, 125oC, ≤10-6 torr |
|
|
|
| Pérdida total de masa |
% |
0.02 |
La NASA SP-R-0022A |
| Volátiles recogidos |
% |
0 |
La NASA SP-R-0022A |
| El vapor de agua recuperado |
% |
0 |
La NASA SP-R-0022A |

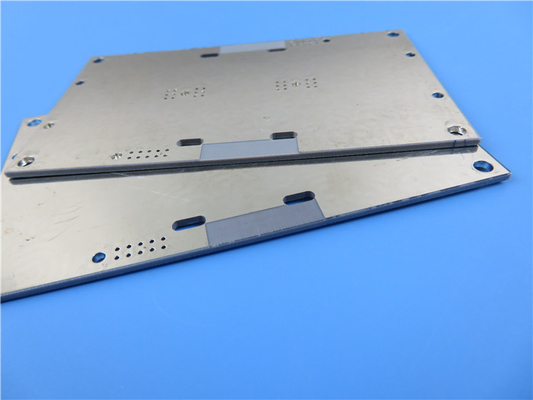

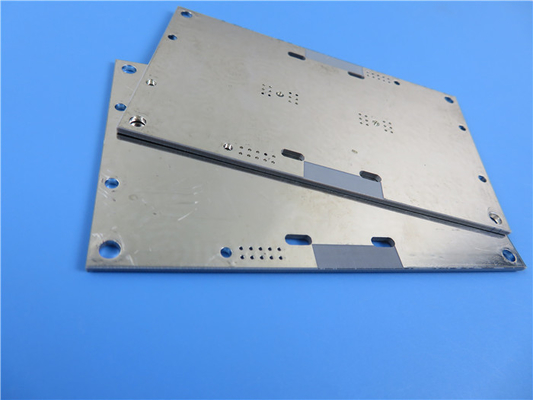

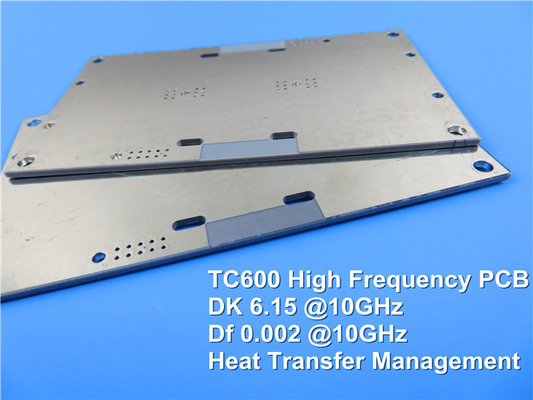

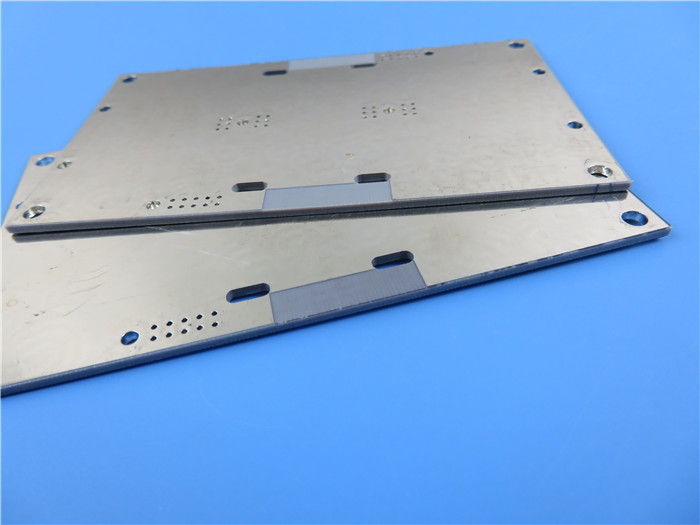

Detalles de la construcción
Este PCB cuenta con un apilamiento rígido de 2 capas con cada capa de cobre de 35 μm de espesor, proporcionando una conductividad excelente.Optimización del rendimiento térmico y eléctricoCon dimensiones de placa de 61.99 mm x 39.99 mm y un grosor final de 0.8 mm, el PCB TC600 está diseñado para aplicaciones compactas manteniendo un alto rendimiento.
Normas de garantía de calidad para los laminados TC600
Fabricado con las normas IPC-Clase-2, el PCB TC600 se somete a rigurosas pruebas eléctricas del 100% antes del envío.Este compromiso con la calidad garantiza que cada unidad no sólo cumpla sino que exceda los criterios de fiabilidad y rendimiento, dando confianza a los ingenieros en sus diseños.
| Material de los PCB: |
PTFE/fibra de vidrio tejida de cerámica |
| Nombramiento: |
El TC600 |
| Constante dieléctrica: |
6.15 (10 GHz) |
| Factor de disipación |
0.002 (10 GHz) |
| Número de capas: |
PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor dieléctrico: |
10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc. |
Aplicaciones típicas del PCB TC600
La versatilidad del PCB TC600 lo hace adecuado para una amplia gama de aplicaciones, incluyendo:
- Amplificadores de potencia: mejora de la eficiencia y fiabilidad en aplicaciones de alta potencia.
- Combinador de microondas y tableros divisores de potencia: ideal para aviónica y sistemas de comunicación.
- Antenas de huella pequeña: Perfecto para diseños de espacio limitado en dispositivos móviles.
- Antenas de difusión de audio digital (DAB): soportan una transmisión de audio de alta calidad.
- GPS y antenas lectoras RFID portátiles: Garantizar un rendimiento fiable en los sistemas de navegación y seguimiento.
Conclusión: El futuro de los PCB de alto rendimiento
Con su diseño innovador y características avanzadas, el PCB TC600 está preparado para elevar sus diseños con una gestión y rendimiento térmicos superiores.A medida que los ingenieros se enfrentan a las crecientes demandas de eficiencia y fiabilidad, el PCB TC600 proporciona una solución que responde a estos desafíos de frente.Abrazar el futuro de la electrónica de alto rendimiento con el PCB TC600, donde la tecnología de vanguardia se une a un rendimiento excepcional!
