20mil RO4835 PCB 2 circuito de capa con inmersión de oro

Cuota De Producción:	1 piezas
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

El material:

RO4835 dieléctrico 20 mil (0,508 mm)

Número de capas:

2-layer

Tamaño del PCB:

77Se trata de una muestra de las características de las máquinas de la categoría M1 y de las máquina

espesor del PCB:

0.6 mm

Peso del cobre:

1 oz (1,4 ml) de capas exteriores

Finalización de la superficie:

Oro de inmersión

Resaltar:

Immersión de oro RO4835 PCB

20 mil RO4835 PCB

Circuito de 2 capas de 20 mil PCB

Descripción del Producto

Presentamos el PCB RO4835 de Rogers, diseñado para rendimiento de alta frecuencia y confiabilidad excepcional.que ofrece una mayor estabilidad térmica y una resistencia superior a la oxidación en comparación con los materiales tradicionales de hidrocarburosCon propiedades similares a los laminados RO4350B, el RO4835 es perfecto para la fabricación de circuitos rentables mientras se mantienen altos estándares de rendimiento.

Características clave

- Cumple con RoHS: Cumple con las normas ambientales para aplicaciones que requieren UL 94 V-0.

- IPC-4103 Compatible: cumple con los estándares de calidad y fiabilidad de la industria.

-Constante dieléctrica: 3,48 ± 0.05, garantizando una impedancia controlada para aplicaciones críticas.

- Factor de disipación: bajo a 0,0037 a 10 GHz, promoviendo una transmisión de señal eficiente.

-Temperatura de transición del vidrio: supera los 280 °C, soportando aplicaciones a altas temperaturas.

- Coeficiente de expansión térmica: los valores bajos aseguran la estabilidad dimensional a través de los ejes.

Propiedad	RO4835	Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	3.48 ± 0.05	Z.	-	10 GHz y 23°C	IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,εDiseño	3.66	Z.	-	de 8 a 40 GHz	Método de longitud de fase diferencial
Factor de disipación	0.0037	Z.	-	10 GHz y 23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 50	Z.	ppm/°C	-100°C a 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	5 por 10⁸		MΩ.cm	Conde A.	IPC-TM-650 2.5.17.1
Resistencia de la superficie	7 por 10⁸		MΩ	Conde A.	IPC-TM-650 2.5.17.1
Fuerza eléctrica	30.2 ((755)	Z.	Kv/mm(v/mil)		IPC-TM-650 2.5.6.2
Modulo de tracción	7780 ((1128)	Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Resistencia a la tracción	Las demás:	Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Fuerza de flexión	186 (27)		En el caso de los vehículos de motor		IPC-TM-650 2.4.4
Estabilidad dimensional	El valor de las emisiones5	X, Y	En el caso de los vehículos de motor (millas/pulgada)	después del grabado+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansión térmica	10 12 31	X. Y Z.	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A. No	IPC-TM-650 2.4.24.3
Td el tiempo	390		°C TGA		Las demás partidas
Conductividad térmica	0.66		El valor de las emisiones de CO	80 °C	Las demás partidas
Absorción de humedad	0.05		%	48 horas de inmersión 0.060" temperatura de la muestra 50°C	Las demás partidas
Densidad	1.92		Gm/cm³	23°C	Las demás partidas
Resistencia de la cáscara de cobre	0.88 (5.0)		N/mm (pli)	después de la soldadura flotar 1 onza. Folias de EDC	IPC-TM-650 2.4.8
Flamabilidad	V-0				Sección 94
Proceso libre de plomo compatible	- ¿ Qué?

Beneficios
-Resistencia a la oxidación: ofrece una durabilidad significativamente mejorada sobre los materiales de microondas termoestable típicos.

- Baja pérdida de rendimiento: ideal para aplicaciones de alta frecuencia, incluidos los sistemas automotrices.

- Tolerancias reducidas: constante dieléctrica controlada para la precisión en las líneas de transmisión.

- Compatibilidad libre de plomo: No se producen problemas de ampollas o de laminación durante el procesamiento.

-Dimensiones estables: Los bajos coeficientes de expansión mantienen la fiabilidad en los orificios revestidos.

Material de los PCB:	Laminados cerámicos de hidrocarburos
Nombramiento:	RO4835
Constante dieléctrica:	3.48 (10 GHz)
Factor de disipación	0.0037 (10 GHz)
Número de capas:	PCB de doble cara, PCB multicapa, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico (cobre ED)	6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) y otras fuentes
espesor dieléctrico (cobre LoPro)	4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1,542)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc.

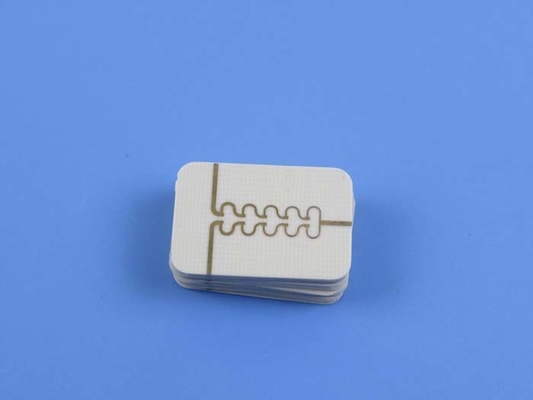

20mil RO4835 PCB 2 circuito de capa con inmersión de oro 0

Este PCB está construido como una placa rígida de 2 capas, proporcionando una plataforma robusta para aplicaciones de alta frecuencia.garantizar la conductividad efectiva y la integridad de la señal en todo el circuito.

La capa dieléctrica comprende 20 mils (0,508 mm) de material RO4835, lo que contribuye al bajo rendimiento de pérdida del PCB.adecuado para una amplia gama de componentes electrónicos.

Para la fabricación de precisión, el PCB permite una traza y un espacio mínimos de 6/8 mil, junto con un tamaño mínimo de agujero de 0,3 mm, lo que permite diseños complejos.El acabado de la superficie se logra mediante inmersión de oro, mejorando la solderabilidad y la durabilidad, mientras que la capa superior presenta serigrafía blanca para un etiquetado claro, dejando la capa inferior libre de serigrafía para un aspecto aerodinámico.

Arte y cumplimiento

Tipo de ilustración:El Gerber RS-274-X
Norma aceptada:Clasificación IPC-2

Área de servicio:En todo el mundo

Aplicaciones típicas

El PCB Rogers RO4835 es ideal para:

- Radar y sensores para automóviles

- Comunicación de punto a punto de microondas

- Amplificadores de energía.

- Sistemas de radar de matriz en fase

-Componentes de RF

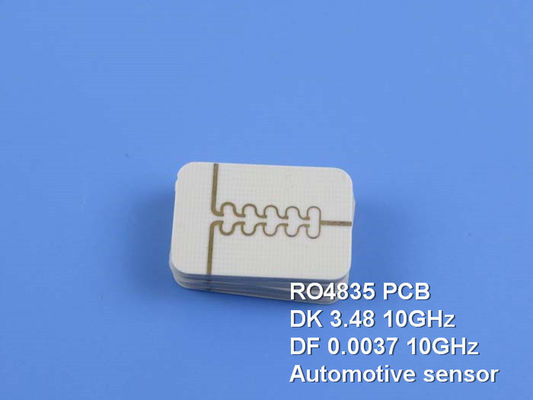

20mil RO4835 PCB 2 circuito de capa con inmersión de oro 1
