Datos del producto:
Pago y Envío Términos:
|
| El material: | El núcleo Rogers 4003C | Número de capas: | 2-layer |
|---|---|---|---|
| Tamaño del PCB: | 90.63 mm x 170.35 mm = 1 PCS, +/- 0.15 mm | espesor del PCB: | 0.5 mm |
| Peso del cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Plata de inmersión |
| Resaltar: | Placa de PCB de dos capas,16 millas de placa de PCB,Placa de PCB de inmersión de plata |
||
El PCB Rogers RO4003C es una solución innovadora que combina las ventajas de los hidrocarburos/cerámicas reforzados con vidrio tejido con las ventajas de fabricación del epoxi/vidrio.Diseñados para aplicaciones de alto rendimiento, este laminado ofrece propiedades eléctricas comparables a las del PTFE/vidrio tejido, sin dejar de ser rentable.RO4003C garantiza un control estricto de la constante dieléctrica y una baja pérdida, lo que lo convierte en una excelente opción para las construcciones de cartón multicapa (MLB).
Características
- Constante dieléctrica: 3,38 ± 0,05 a 10 GHz, proporcionando una integridad fiable de la señal.
- Factor de disipación: 0,0027 a 10 GHz, lo que minimiza la pérdida de señal.
- Conductividad térmica: 0,71 W/m/°K para una gestión eficaz del calor.
- Estabilidad térmica: coeficiente de constante dieléctrica a +40 ppm/°C, con un rango de funcionamiento de -50°C a 150°C.
- Coeficiente de expansión térmica (CTE): correspondiente al cobre con el eje X a 11 ppm/°C y el eje Y a 14 ppm/°C; CTE bajo del eje Z de 46 ppm/°C.
- Temperatura de transición del vidrio (Tg): superior a 280 °C, proporcionando un rendimiento térmico robusto.
- Absorción de humedad: baja al 0,06%, mejorando la fiabilidad.
| RO4003C Valor típico | |||||
| Propiedad | Se aplican las siguientes condiciones: | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.38 ± 0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.55 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0027 0.0021 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 40 | Z. | ppm/°C | - 50 años°Chasta 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.7 por 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 4.2 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 19,650(2,850) 19,450 ((2,821) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | En el caso de las empresas 100 ((14.5) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 276 El precio de venta |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones3 | X, Y | En el caso de los vehículos de motor (mil/pulgada) |
después de etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 11 14 46 |
X. Y Z. |
ppm/°C | - 55 años°Chasta el 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °CTMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el tiempo | 425 | °CEl TGA | Las demás partidas | ||
| Conductividad térmica | 0.71 | Se trata de una serie deo- ¿ Qué? | 80°C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.79 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 1.05 (6.0) |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | No incluido | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Beneficios
El PCB RO4003C de Rogers es ideal para aplicaciones de alto volumen y sensibles al rendimiento.permitiendo menores costes de fabricación sin comprometer la calidadEl diseño no requiere procedimientos especiales de manipulación, por lo que es accesible para diversos entornos de fabricación.
Especificaciones de los PCB

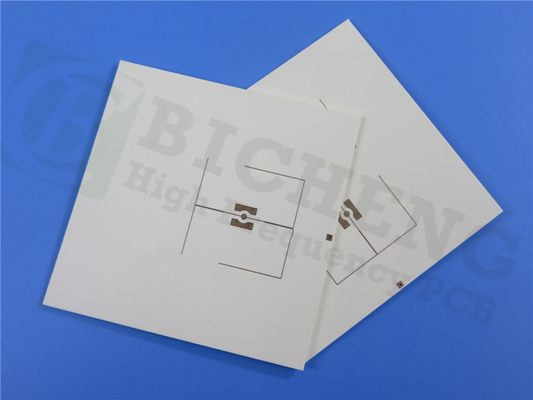

Este PCB está construido como una placa rígida de 2 capas con dimensiones de 90,63 mm x 170,35 mm, con una tolerancia de ±0,15 mm. El apilamiento incluye un 0.Núcleo Rogers 4003C de 406 mm (16 mil) entre dos capas de cobre de 35 μm. El espesor del tablero terminado es de 0,5 mm, con un peso de cobre de 1 oz (1,4 mil) en las capas exteriores.garantizar la claridad en el diseño.
Arte y estándares
Este PCB viene con ilustraciones en el formato Gerber RS-274-X, que cumple con los estándares de calidad IPC-Clase-2.Este cumplimiento garantiza que el PCB cumple con requisitos estrictos de rendimiento y fiabilidad.
Disponibilidad
Este PCB RO4003C está disponible para el envío en todo el mundo, lo que facilita a los ingenieros y diseñadores acceder a la tecnología de vanguardia para sus proyectos, independientemente de la ubicación.
Aplicaciones típicas
Este PCB es especialmente adecuado para:
- Antenas y amplificadores de potencia de las estaciones base celulares
-Etiquetas de identificación de RF
- Sistemas de radar y sensores para vehículos
-LNB para satélites de transmisión directa
-Eleva tus diseños electrónicos con el Rogers RO4003C PCB, una opción excepcional para aplicaciones de alto rendimiento que requieren fiabilidad, eficiencia y rentabilidad.
