| El material: | El substrato de Rogers RO3010 | Número de capas: | 2-layer |
|---|---|---|---|
| Tamaño del PCB: | 60.8 mm x 35.4 mm = 1 PCS | espesor del PCB: | 0.32 mm |
| Peso del cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Plata de inmersión |
| Resaltar: | 10 millones de PCB Rogers,Circuitos de RF Rogers PCB,Imersón de plata Rogers PCB |
||

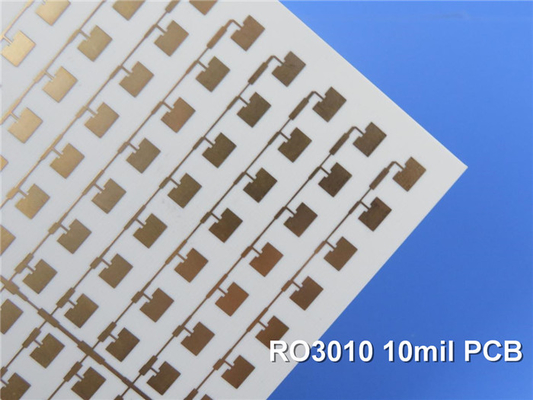

Introducción de un PCB Rogers RO3010 de alto rendimiento, diseñado para aplicaciones avanzadas que requieren una estabilidad eléctrica y mecánica excepcional.Este PCB rígido de 2 capas aprovecha las propiedades superiores de Rogers RO3010, un compuesto de PTFE lleno de cerámica que ofrece una constante dieléctrica alta y una fiabilidad excepcional en un amplio rango de frecuencia.este PCB es perfecto para los ingenieros que buscan mejorar sus diseños manteniendo la rentabilidad.
Características clave
- Alta constante dieléctrica: 10,2 ± 0,30 a 10 GHz/23°C, lo que garantiza una integridad efectiva de la señal.
- Factor de disipación bajo: 0,0022 a 10 GHz/23°C, minimizando la pérdida de señal.
- Estabilidad térmica: -55 a 288 °C, con un bajo coeficiente de expansión térmica de 13 ppm/°C (X), 11 ppm/°C (Y) y 16 ppm/°C (Z).
- Alta estabilidad térmica: Td > 500°C, compatible con aplicaciones a altas temperaturas.
- Excelente conductividad térmica: 0,95 W/mK para una disipación de calor eficiente.
- Absorción mínima de humedad: 0,05%, mejorando la fiabilidad en diversos entornos.
- Amplio rango de funcionamiento: adecuado para ambientes de -40°C a +85°C.
| RO3010 Valor típico | |||||
| Propiedad | RO3010 | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 10.2 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 11.2 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0022 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 395 | Z. | ppm/°C | 10 GHz -50 °C a 150 °C | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | 0.35 0.31 |
X. Y |
En el caso de los vehículos de motor | Conde A. | IPC-TM-650 2.2.4 |
| Resistencia por volumen | 105 | MΩ.cm | Conde A. | IPC 2.5.17.1 | |
| Resistencia de la superficie | 105 | MΩ | Conde A. | IPC 2.5.17.1 | |
| Modulo de tracción | 1902 1934 |
X. Y |
MPa | 23°C | Las demás partidas |
| Absorción de humedad | 0.05 | % | D48/50 y D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0.8 | j/g/k | Calculado | ||
| Conductividad térmica | 0.95 | El valor de las emisiones de CO | 50 °C | Las demás partidas | |
| Coeficiente de expansión térmica (-55 a 288 °C) |
13 11 16 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.4.1 |
| Td el tiempo | 500 | °C TGA | Las demás partidas | ||
| Densidad | 2.8 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 9.4 | En el interior. | 1 oz, EDC después de flote de soldadura | IPC-TM 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Beneficios
- Estabilidad dimensional: la expansión del material es muy similar a la del cobre, lo que garantiza la fiabilidad en los diseños de múltiples capas.
- Fabricación rentable: la fijación de precios económicos para el laminado favorece la producción en gran volumen.
- Aplicaciones versátiles: adecuado para una variedad de aplicaciones, desde radar automotriz hasta telecomunicaciones.
Especificaciones de los PCB
Este PCB con dimensiones de 60,8 mm x 35,4 mm. Está construido como un PCB rígido de 2 capas, que incorpora un sustrato Rogers RO3010 de 10 mil (0,254 mm) entre dos capas de cobre de 35 μm.El espesor del tablero terminado es 0.32 mm, con un peso de cobre de 1 oz (1.4 mils) en las capas exteriores.
Arte y estándares
Este PCB viene con ilustraciones en el formato Gerber RS-274-X, que cumple con la norma IPC-Clase-2.Este cumplimiento de las normas de la industria garantiza un producto de alta calidad que satisface las demandas de las aplicaciones profesionales.
Disponibilidad
Nuestros PCBs Rogers RO3010 están disponibles para envío en todo el mundo, asegurando que los ingenieros y diseñadores puedan acceder a esta tecnología avanzada sin importar su ubicación.Esta disponibilidad global apoya una amplia gama de proyectos y aplicaciones.
Aplicaciones típicas
- Sistemas de radar para vehículos
-Antennas de satélite de posicionamiento global
- Telecomunicaciones celulares (amplificadores de potencia y antenas)
- Antennas de parche de comunicación inalámbrica
- Satélites de transmisión directa
- Sistemas de enlace de datos para redes de cable
- Sistemas de lectura de medidores remotos
- Los planos traseros de energía
