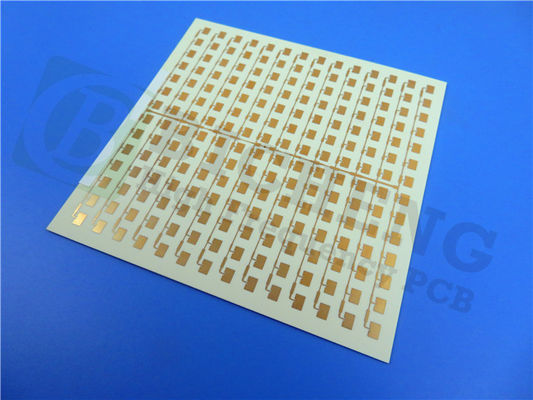

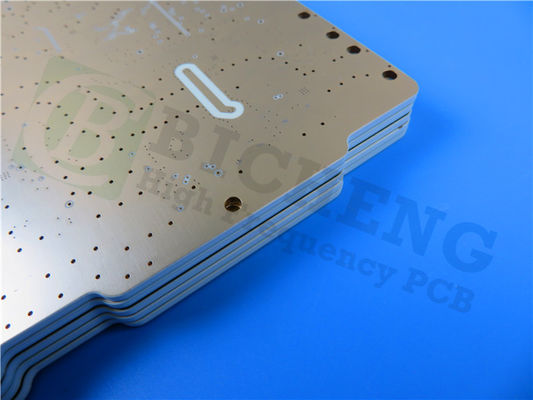

Kappa 438 PCB 40mil Circuito RF de 2 capas con níquel sin electro y oro de inmersión (ENIG)

El Kappa 438 PCB está diseñado a partir del innovador sistema cerámico de hidrocarburos reforzado con vidrio de Rogers,ofreciendo un rendimiento superior de alta frecuencia mientras se mantiene un proceso de fabricación rentableEste material de baja pérdida es compatible con las técnicas estándar de fabricación de epoxi/vidrio (FR-4), por lo que es una opción ideal para una amplia gama de aplicaciones.Con una clasificación de retardante de llama UL 94 V-0 y compatibilidad con soldadores libres de plomoEl Kappa 438 está diseñado para satisfacer las demandas de la electrónica moderna.

Los laminados Kappa 438 cuentan con constantes dieléctricas (Dk) que se alinean con las normas de la industria FR-4, lo que facilita la conversión sin problemas de los diseños FR-4 existentes para lograr un mejor rendimiento eléctrico.

Características clave

Kappa 438 ofrece un conjunto robusto de características, incluyendo un Dk de 4.38El material cuenta con tolerancias de espesor y Dk más ajustadas en comparación con el FR-4 tradicional, lo que garantiza un rendimiento constante.

Con un bajo coeficiente de expansión térmica (CTE) del eje Z de 42 ppm/°C y una alta temperatura de transición de vidrio (Tg) de más de 280°C, Kappa 438 está diseñado para ser fiable en condiciones exigentes.El coeficiente térmico de la constante dieléctrica es de -21 ppm/°C dentro del rango de temperatura de -50°C a 150°CAdemás, Kappa 438 cumple con los requisitos de UL 94-V0 para la inflamabilidad.

Beneficios

El Kappa 438 PCB ofrece varias ventajas significativas:

- Facilidad de fabricación y ensamblaje de acuerdo con los procesos estándar FR-4.


- Flexibilidad del diseño gracias a un Dk que permite una conversión sencilla de los diseños FR-4 existentes que requieren un mejor rendimiento eléctrico.


- Rendimiento de circuito constante en una amplia gama de aplicaciones.


- Mejora de la fiabilidad de los agujeros de revestimiento, lo que contribuye a la durabilidad general.


- Compatibilidad con los procesos de montaje automatizados, simplificando la producción.

Especificaciones

Esta pila de PCB consta de un diseño rígido de 2 capas, con una capa de cobre 1 de 35 μm, una Rogers Core Kappa 438 de 1.016 mm (40 mil), y una capa de cobre 2 también de 35 μm.

Las dimensiones del tablero son de 91,17 mm x 51,36 mm, con una tolerancia de +/- 0,15 mm. La traza/espacio mínimo se establece en 4/7 mils, y el tamaño mínimo del orificio es de 0,25 mm.

El espesor de la placa terminada es de 1,1 mm, con un peso de cobre terminado de 1 oz (1,4 mils) para las capas exteriores.y el acabado de la superficie es níquel sin electrolito con oro de inmersión (ENIG).

Este PCB tiene una pantalla de seda blanca en la parte superior, mientras que la parte inferior no tiene ninguna.Cada PCB se somete a una prueba eléctrica del 100% antes del envío para garantizar la fiabilidad.

Estándares y disponibilidad

El Kappa 438 PCB está fabricado con altos estándares de calidad, con el tipo de ilustración siendo Gerber RS-274-X. Se adhiere a los estándares de calidad IPC-Clase-2,garantizar un rendimiento fiable en diversas aplicacionesEste producto está disponible en todo el mundo, por lo que es adecuado para una amplia gama de necesidades electrónicas.

Aplicaciones típicas

El Kappa 438 PCB es ideal para numerosas aplicaciones, incluyendo:

- WiFi de nivel operador y acceso asistido con licencia (LAA)
- Sistemas de células pequeñas y de antenas distribuidas (DAS)
- Comunicaciones vehículo a vehículo y vehículo a infraestructura (V2X)
- Segmentos de Internet de las Cosas (IoT), como los dispositivos domésticos inteligentes y los contadores inalámbricos
