Datos del producto:
Pago y Envío Términos:
|
| El material: | IsoClad 917 | Número de capas: | 2-layer |
|---|---|---|---|
| Tamaño del PCB: | 91.17 mm x 31,36 mm = 1 PCS, +/- 0,15 mm | espesor del PCB: | 0.9 mm |
| Peso del cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Lata de la inmersión |
| Resaltar: | PCB de dos capas,PCB de estaño de inmersión,31 millones de PCB |
||
El PCB IsoClad 917 está diseñado con materiales compuestos de fibra de vidrio/PTFE no tejidos avanzados de Rogers, proporcionando un rendimiento excepcional como sustrato de placa de circuito impreso.con una constante dieléctrica (Dk) de 2.17 o 2.20, Los laminados IsoClad 917 utilizan una baja proporción de fibra de vidrio no tejida para lograr la constante dieléctrica y el factor de disipación más bajos disponibles en su clase.Esta formulación única permite flexibilidad en las aplicacionesLas fibras aleatorias más largas y el proceso de fabricación patentado mejoran la estabilidad dimensional y la uniformidad de la constante dieléctrica.que distingue al IsoClad 917 de sus competidores.
Características clave
IsoClad 917 cuenta con unas especificaciones impresionantes, incluyendo una constante dieléctrica de 2,17 o 2,20 a 10 GHz y 23 °C, junto con un factor de disipación de 0,0013 en las mismas condiciones.El coeficiente de temperatura de la constante dieléctrica (TcDK) es de -157 ppm/°C, garantizando la estabilidad en un rango de temperatura de -10°C a 140°C.
El laminado exhibe una fuerte resistencia a la descamación de 10 libras por pulgada y una baja tasa de absorción de humedad de sólo 0,04%.47 ppm/°C en el eje YAdemás, cumple con las normas de inflamabilidad UL-94 V0, lo que garantiza la seguridad en diversas aplicaciones.
| Propiedad | El ISOClad 917 | Condición | Método de ensayo |
| Constante dieléctrica @ 10 GHz | 2.17, 2.20 | C23/50 Las empresas de seguros | IPC TM-650 2.5.5.5 |
| Factor de disipación @ 10 GHz | 0.0013 | C23/50 Las empresas de seguros | IPC TM-650 2.5.5.5 |
| Coeficiente térmico de Er (ppm/°C) | -157 años. | -10°C a +140°C | IPC TM-650 2.5.5.5 Adaptado |
| Resistencia al pelado (lbs. por pulgada) | 10 | Después de térmico | IPC TM-650 2.4.8 |
| Resistencia por volumen (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistencia superficial (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistencia al arco (segundos) | > 180 | D48/50 y D48/50 | Las demás partidas |
| Modulo de tracción (kpsi) | 133, 120 | A, 23°C | Las demás partidas |
| Resistencia a la tracción (kpsi) | 4.3, 3.8 | A, 23°C | Las demás partidas |
| Modulo de compresión (kpsi) | 182 | A, 23°C | Las demás partidas |
| Modulo de flexión (kpsi) | 213 | A, 23°C | Las demás partidas |
| Descomposición dieléctrica (kv) | > 45 años | D48/50 y D48/50 | Las demás partidas |
| Densidad (g/cm3) | 2.23 | A, 23°C | Método ASTM D-792 A |
| Absorción de agua (%) | 0.04 | E1/105 + D24/23 | Se trata de la mil-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Coeficiente térmico | 0 °C a 100 °C | IPC TM-650 2.4.24 | |
| Expansión (ppm/°C) | El Mettler 3000 | ||
| Eje X | 46 | Las demás máquinas | |
| Eje Y | 47 | Análisis | |
| Eje Z | 236 | ||
| Conductividad térmica (W/mK) | 0.263 | 100 °C | Las demás partidas |
| Desgasificación | 125°C, ≤10-6 añosTorr | ||
| Pérdida de masa total (%) | 0.02 | No más del 1,00% | |
| Volátil recogido | 0.00 | Máximo 0,10% | |
| Material condensable (%) | |||
| Recuperación del vapor de agua (%) | 0.02 | ||
| Condensado visible (±) | No | ||
| Flamabilidad | Cumple los requisitos de Las pruebas de seguridad |
C48/23/50, E24/125 y otras sustancias | UL 94 Quemaduras verticales IPC TM-6503.10 |
Beneficios
El IsoClad 917 PCB ofrece numerosas ventajas, entre ellas:
- Refuerzo de fibra de vidrio no tejida para una mayor flexibilidad y rendimiento.
- Baja constante dieléctrica y pérdida extremadamente baja, lo que lo hace ideal para aplicaciones de alta frecuencia.
- Baja absorción de humedad para una mayor fiabilidad.
- Menos rigidez en comparación con la fibra de vidrio tejida, lo que permite diseños más versátiles.
- Propiedades altamente isotrópicas en las direcciones X, Y y Z, proporcionando un rendimiento constante.
- constante dieléctrica estable en un rango de frecuencias, garantizando un funcionamiento fiable.
- Mejor estabilidad dimensional para aplicaciones precisas.
| Material de los PCB: | Fibra de vidrio no tejida / compuestos de PTFE |
| Nombramiento: | El ISOClad 917 |
| Constante dieléctrica: | 2.17 o 2.20 (10 GHz) |
| Factor de disipación | 0.0013 (10 GHz) |
| Número de capas: | PCB de una sola cara, de dos caras, de varias capas, PCB híbrido |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| espesor dieléctrico | 20 mil (0.508 mm), 31 mil (0.787 mm), 62 mil (1.575 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | ENIG ((oro de inmersión), HASL, plata de inmersión, estaño de inmersión, ENEPIG, OSP, cobre desnudo, dorado puro, etc. |
Especificaciones

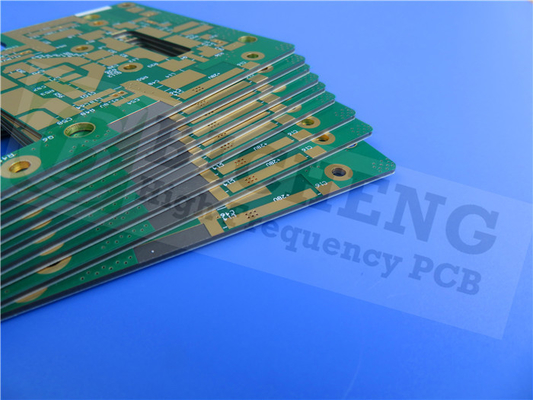

Esta pila de PCB consta de un diseño rígido de 2 capas, con una capa de cobre 1 de 35 μm, un núcleo IsoClad 917 de 0,787 mm (31 mil), y una capa de cobre 2 también de 35 μm.
Las dimensiones del tablero son de 91,17 mm x 31,36 mm, con una tolerancia de +/- 0,15 mm. La huella mínima/espacio se establece en 5/5 mils, y el tamaño mínimo del agujero es de 0,3 mm.
El espesor de la placa terminada es de 0,9 mm, con un peso de cobre terminado de 1 oz (1,4 mil) para las capas exteriores.
Este PCB presenta una pantalla de seda blanca en el lado superior, mientras que el lado inferior no tiene ninguna. El lado superior está recubierto con una máscara de soldadura verde, y no hay máscara de soldadura en la parte inferior.Cada PCB se somete a una prueba eléctrica del 100% antes del envío para garantizar la fiabilidad.
Estándares y disponibilidad
El PCB IsoClad 917 se fabrica con estándares de alta calidad, con el tipo de ilustración siendo Gerber RS-274-X. Se adhiere a los estándares de calidad IPC-Clase-2, lo que garantiza la fiabilidad y el rendimiento.Este producto está disponible en todo el mundo, por lo que es adecuado para diversas aplicaciones.
Aplicaciones típicas
El IsoClad 917 PCB es ideal para una variedad de aplicaciones, incluyendo:
- Antenas conformes
- Circuitos de línea de banda y de micro-banda
- Sistemas de guía
- Radar y sistemas electrónicos
