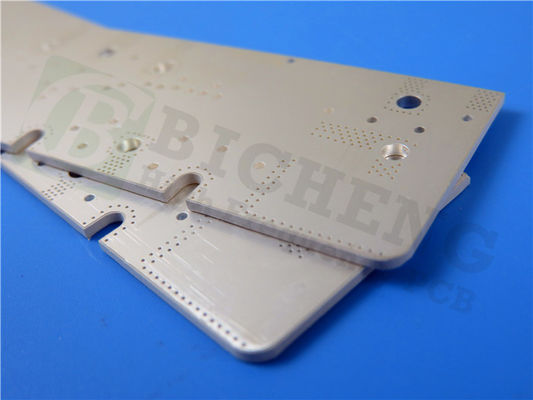

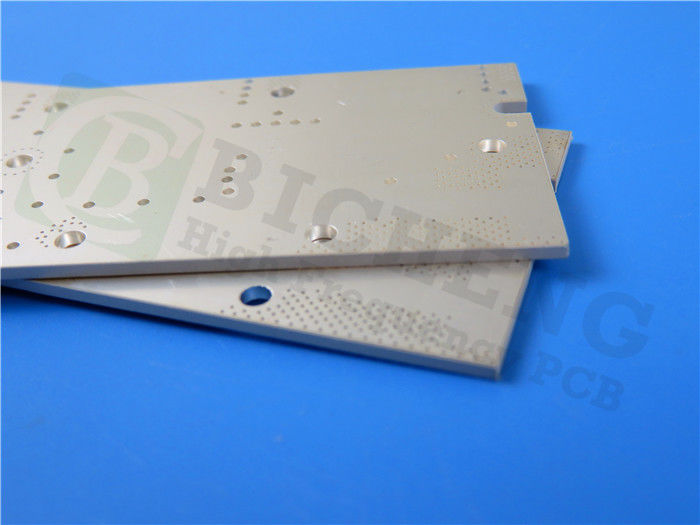

60 mil DiClad 880 PCB 2 capas de impresión de oro de la placa de circuito

El PCB DiClad 880 está fabricado a partir de la fibra de vidrio tejida avanzada de Rogers reforzada con compuestos basados en PTFE,con un valor de transmisión de una frecuencia de transmisión de una frecuencia de transmisión de una frecuencia de transmisión de una frecuencia de transmisiónCon un control preciso de la relación fibra de vidrio/PTFE, los laminados DiClad 880 no sólo logran una constante dieléctrica y un factor de disipación más bajos, sino que también ofrecen una mayor estabilidad dimensional.El único refuerzo de fibra de vidrio tejida en DiClad 880 garantiza una mayor estabilidad en comparación con los laminados de PTFE reforzados con fibra de vidrio no tejida con propiedades dieléctricas similares, por lo que es una opción ideal para aplicaciones de alto rendimiento.

Características clave

El DiClad 880 exhibe una constante dieléctrica (Dk) de 2.17 o 2.2, con una tolerancia de +/- 0,04 a las frecuencias de 10 GHz y 23°C, así como a 1 MHz. Su factor de disipación es impresionantemente bajo, midiendo 0,0009 a 10 GHz y 0,0008 a 1 MHz,contribuyendo a su eficiencia.

Además, el coeficiente de temperatura de la constante dieléctrica (TcDK) es de -160 ppm/°C, manteniendo la estabilidad en un rango de temperatura de -10°C a 140°C. Con una tasa de absorción de humedad de solo 0.02%El valor del coeficiente de expansión térmica (CTE) es de 25 ppm/°C en el eje X, 34 ppm/°C en el eje Y y 252 ppm/°C en el eje Z.Este laminado también cumple con las normas de inflamabilidad UL 94-V0, garantizando la seguridad en diversas aplicaciones.

Beneficios

DiClad 880 PCB ofrece numerosas ventajas, incluida una tangente de pérdida extremadamente baja y una excelente estabilidad dimensional, que son cruciales para aplicaciones de alta frecuencia.Su rendimiento uniforme del producto en todas las frecuencias asegura propiedades eléctricas consistentes, proporcionando un funcionamiento fiable.

El material es químicamente resistente, tiene la absorción de humedad más baja entre los compuestos a base de PTFE y mantiene una constante dieléctrica estable en un amplio rango de frecuencia.Este bajo Dk admite anchos de línea más amplios, lo que resulta en una menor pérdida de inserción, haciendo del DiClad 880 una opción excepcional para diseños electrónicos exigentes.

Especificaciones

Esta pila de PCB presenta un diseño rígido de 2 capas, que consta de una capa de cobre 1 de 35 μm, un núcleo DiClad 880 de 1.524 mm (60 mil), y una capa de cobre 2 también de 35 μm.

Las dimensiones del tablero son de 70,28 mm x 139,35 mm, con una tolerancia de +/- 0,15 mm. La traza/espacio mínimo se establece en 5/8 mils, mientras que el tamaño mínimo del orificio es de 0,25 mm.

El espesor del tablero terminado es de 0,8 mm, y el peso del cobre terminado es de 1 oz (1,4 mils) para las capas exteriores.

Para la serigrafía, el lado superior presenta una letra blanca, mientras que el lado inferior no tiene ninguna.cada PCB se somete a un ensayo eléctrico al 100% para garantizar su fiabilidad.

Estándares y disponibilidad

Este PCB se suministra de acuerdo con estándares de alta calidad. El tipo de ilustración es Gerber RS-274-X, y se adhiere al estándar IPC-Clase-2.hacer que sea accesible para una variedad de proyectos.

Aplicaciones típicas

El PCB DiClad 880 es adecuado para una amplia gama de aplicaciones, incluyendo:

- Redes de alimentación por radar
- Redes comerciales de matriz por fases
- Antenas de estación base de baja pérdida
- Sistemas de guía
- Antenas de radio digitales
- filtros, acopladores y amplificadores de bajo ruido (LNA)

Con sus características avanzadas y rendimiento robusto, el PCB DiClad 880 se destaca como una excelente opción para aplicaciones electrónicas de alta frecuencia y alto rendimiento.
