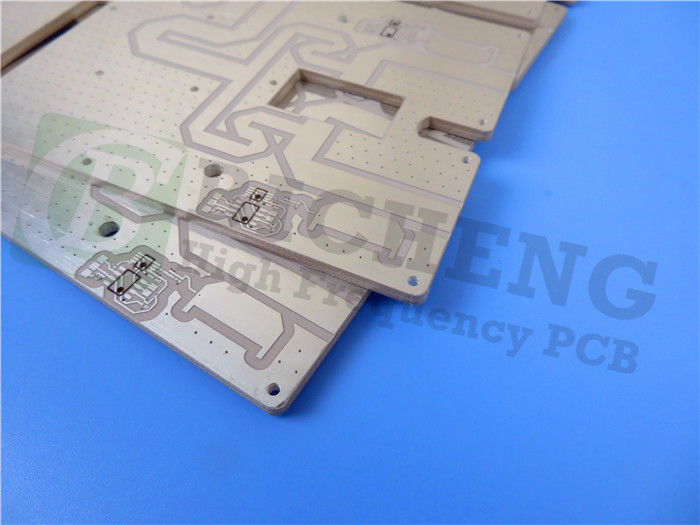

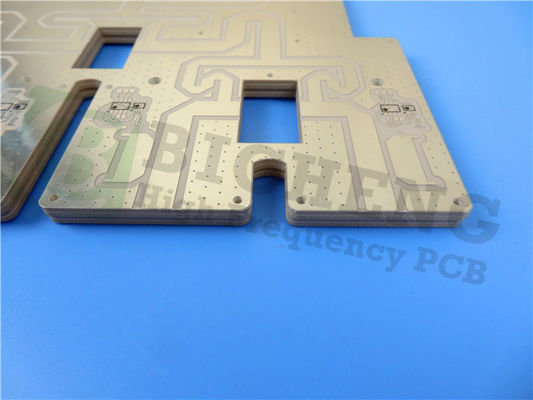

AD1000 PCB 59mil placa de circuito plateado de inmersión de 2 capas

El PCB AD1000 es una placa de circuito impreso de última generación diseñada con laminado reforzado de vidrio tejido,proporcionando una estabilidad dimensional superior y robustez mecánica en comparación con otros productos de 10 DkSu tamaño de panel expansivo permite un procesamiento multicircuito eficiente, por lo que es una excelente opción para la miniaturización en diversas aplicaciones.Este sustrato de alta constante dieléctrica es particularmente beneficioso para los amplificadores de potencia, filtros, acopladores y otros componentes que utilizan líneas de baja impedancia.

Características clave

- Excelencia del material: El único laminado de vidrio tejido reforzado con PTFE/cerámica con una constante dieléctrica (Dk) igual o superior a 10,2.

- Rendimiento térmico: Mejor conductividad térmica de su clase para una mayor disipación de calor.

- Diseño duradero: Alta resistencia a la cáscara de cobre de > 12 lbs/in (después del esfuerzo térmico) y 13.6 lbs/in a temperaturas elevadas (150°C), lo que permite anchos de línea grabados más delgados.

- Integridad de la señal: La menor pérdida de inserción disponible, garantizando una transmisión de señal más clara.

- Ventaja del tamaño: los tamaños de los paneles más grandes permiten diseños y diseños complejos.

- Resistencia a la humedad: baja absorción de humedad de sólo el 0,03% para mantener el rendimiento en ambientes húmedos.

- Construcción fiable: los excelentes valores de CTE (8 ppm/°C, 10 ppm/°C y 20 ppm/°C en las direcciones X, Y, Z) garantizan la fiabilidad en la fijación de los componentes y el rendimiento de la PTH.

Beneficios

El PCB AD1000 ofrece ventajas significativas para sus proyectos. Su robustez mecánica asegura que puede soportar el estrés vibratorio, por lo que es ideal para circuitos miniaturizados.muestra una mayor estabilidad dimensional, superando a otros productos de 10 Dk en fiabilidad.

La miniaturización del circuito con el AD1000 conduce a la reducción del peso, un factor esencial en aplicaciones aeroespaciales y de alto rendimiento.garantizar la longevidad y la estabilidad incluso en condiciones exigentes.

Además, el PCB AD1000 mejora la integridad de la señal, minimizando las pérdidas para una comunicación y un rendimiento superiores.reducir en última instancia los costes globales del proyectoEs importante destacar que mantiene bajas pérdidas incluso en ambientes húmedos, garantizando un alto rendimiento en diversas condiciones.

Especificaciones

La pila de PCB consta de un diseño rígido de 2 capas, con una capa de cobre 1 de 35 μm, un espesor de núcleo AD1000 de 1.499 mm (59 mil), y una capa de cobre 2 también de 35 μm.

En cuanto a las dimensiones del tablero, el AD1000 mide 92,32 mm x 41,52 mm, disponible en 2 tipos (2 PCS), con una tolerancia de +/- 0,15 mm.mientras que el tamaño mínimo del agujero es 0.35 mm.

El espesor del tablero terminado es de 1.56 mm, y el peso del cobre terminado es de 1 oz (1.4 mils) para las capas exteriores.

Para la serigrafía, el lado superior está marcado en blanco, mientras que no hay serigrafía en el lado inferior. Además, no hay máscara de soldadura en ambos lados del tablero.se realiza un ensayo eléctrico al 100% para garantizar la fiabilidad.

Estándares y disponibilidad

Este PCB se adhiere a estándares de alta calidad. El tipo de ilustración es Gerber RS-274-X, y cumple con el estándar IPC-Clase-2. Este producto está disponible en todo el mundo, asegurando la accesibilidad para sus proyectos.

Aplicaciones típicas

El PCB AD1000 es ideal para una variedad de aplicaciones, incluyendo:

- Sistemas de banda X y inferiores

- Modulos y colectores de radar

- Sistemas de prevención de colisiones de aeronaves (TCAS)

- Sistemas de vigilancia por radar en tierra

- Circuitos miniaturizados y antenas de parche

- Amplificadores de potencia

- amplificadores de bajo ruido (LNA)

Con sus características avanzadas y rendimiento robusto, el AD1000 PCB es una opción confiable para sus necesidades electrónicas.
