Datos del producto:
Pago y Envío Términos:
|
| El material: | TP300 | Número de capas: | 2-layer |
|---|---|---|---|
| Tamaño del PCB: | 53.2 mm x 66.56 mm = 2 Tipos = 2PCS, +/- 0.15 mm | espesor del PCB: | 0.5 mm |
| Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Plata de inmersión |
TP300 PCB es una placa de circuito impreso avanzada fabricada con el único material termoplástico TP, diseñada específicamente para aplicaciones de alta frecuencia.La capa dieléctrica de los laminados TP está compuesta por cerámica y resina de óxido de polifenileno (PPO)Esta innovadora estructura permite un ajuste preciso de la constante dieléctrica.haciendo que el TP300 sea adecuado para una amplia gama de requisitos de circuito.
Introducción de la TP de Wangling
El material TP es un termoplástico característico de alta frecuencia utilizado en la industria. Su capa dieléctrica está compuesta de cerámica y resina de óxido de polifenileno (PPO),eliminación de la necesidad de refuerzo de fibra de vidrioLa constante dieléctrica se puede ajustar con precisión ajustando la relación entre la cerámica y la resina PPO.Este proceso de producción especializado da como resultado un rendimiento dieléctrico excepcional y una fiabilidad excepcionalEn este contexto, "TP" se refiere al material de superficie lisa sin revestimiento de cobre, mientras que "TP-1" indica la versión con revestimiento de cobre en un lado,y "TP-2" designa el material con revestimiento de cobre en ambos lados.
Características clave
Una de las características definitorias del TP300 es su constante dieléctrica ajustable, que se puede seleccionar dentro de un rango de 3 a 25.0, 4.4, 6.0, y 9.6La pérdida dieléctrica es baja, con variaciones mínimas de hasta 10 GHz, lo que garantiza un funcionamiento fiable en aplicaciones de alta frecuencia.El TP300 puede soportar temperaturas de funcionamiento a largo plazo que van desde -100°C hasta +150°CSin embargo, se debe tener cuidado de que no exceda de 180°C, ya que esto puede conducir a deformaciones y degradación del rendimiento.
| Parámetro técnico del producto | Modelos de producto y ficha de datos | |||||||||||||||
| Características del producto | Condiciones de ensayo | Unidad | TP TP-1 TP-2 | |||||||||||||
| Constante dieléctrica | Cuando la constante dieléctrica sea ≤ 11, la condición de ensayo es de 10 GHz. Cuando la constante dieléctrica es > 11, la condición de ensayo es de 5 GHz. |
/ | 3.0 ± 0.06 | 4.4 ± 0.09 | 6.0 ± 0.12 | |||||||||||
| 6.15 ± 0.12 | 9.2 ± 0.18 | 9.6 ± 0.19 | ||||||||||||||
| 10.2 ± 0.2 | 11.0 ± 0.022 | 16.0 ± 0.4 | ||||||||||||||
| 20.0 ± 0.8 | 22.0 ± 0.88 | 25.0±1.0 | ||||||||||||||
| La constante dieléctrica se puede personalizar dentro del rango de 3,0 a 25. | ||||||||||||||||
| Tolerancia constante dieléctrica | Constante dieléctrica 3,0 ∙ 11.0 | / | ± 2% | |||||||||||||
| Constante dieléctrica 11.1160 | / | ± 2,5% | ||||||||||||||
| Constante dieléctrica 16.1 ¢ 25.0 | / | ± 4% | ||||||||||||||
| Tangente de pérdida | Tangente de pérdida 3,0 ̊9.5 | 10 GHz | / | 0.0010 | ||||||||||||
| Tangente de pérdida 9.6110 | 10 GHz | / | 0.0012 | |||||||||||||
| Tangente de pérdida 11.1 ¢ 16.0 | 5GHz | / | 0.0015 | |||||||||||||
| Tangente de pérdida 16.1 ¢ 25.0 | 5GHz | / | 0.0020 ¢ 0.0025 | |||||||||||||
| Coeficiente de temperatura constante dieléctrica | Constante dieléctrica 3,0 95 | -55 o ~ 150oC | PPM/°C | - 50 años | ||||||||||||
| Constante dieléctrica 9.6160 | -55 o ~ 150oC | PPM/°C | -40 años | |||||||||||||
| Constante dieléctrica 16.1 ¢ 25.0 | -55 o ~ 150oC | PPM/°C | - 55 años | |||||||||||||
| Fuerza de peeling | 1 OZ Estado normal | N/mm | > 0 años6 | |||||||||||||
| 1 oz después del ensayo de humedad AC | N/mm | > 0 años4 | ||||||||||||||
| Resistencia por volumen | Estado normal a 500 V | MΩ.cm | > 1 × 109 | |||||||||||||
| Resistencia de la superficie | Estado normal a 500 V | MΩ | > 1×107 | |||||||||||||
| Coeficiente de expansión térmica (XY Z) |
Constante dieléctrica 3.00 √4.40 | -55 o ~ 150oC | PPM/°C | 60,60,70 | ||||||||||||
| Constante dieléctrica 4,60 ̊6.15 | -55 o ~ 150oC | PPM/°C | 50,50,60 | |||||||||||||
| Constante dieléctrica 6.16110 | -55 o ~ 150oC | PPM/°C | 40,40,55 | |||||||||||||
| Constante dieléctrica 11.1160 | -55 o ~ 150oC | PPM/°C | 40,40,50 | |||||||||||||
| Constante dieléctrica 16.1 ¢ 25.0 | -55 o ~ 150oC | PPM/°C | 35,35,40 | |||||||||||||
| Absorción de agua | 20 ± 2 °C, 24 horas | % | ≤ 001 | |||||||||||||
| Temperatura de funcionamiento a largo plazo | Cámara de baja y alta temperatura | °C | -100o~150oC | |||||||||||||
| Composición del material | Polifenilenoel óxido, cerámica, combinada con papel de cobre ED. | |||||||||||||||
| Los datos de densidad y conductividad térmica para materiales con diferentes constantes dieléctricas son los siguientes: | ||||||||||||||||
| Características del producto | Unidad | Constante dieléctrica | ||||||||||||||
| 3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
| Densidad | G/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
| Conductividad térmica | En el caso de las empresas de servicios de telecomunicaciones: | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 | ||||
| Material de los PCB: | Polifenilenoel óxido, de cerámica | ||
| Nombramiento (serie TP) | Designación | DK | DF (en inglés) |
| TP300 | 3.0 ± 0.06 | 0.0010 | |
| TP440 | 4.4 ± 0.09 | 0.0010 | |
| El TP600 | 6.0 ± 0.12 | 0.0010 | |
| TP615 | 6.15 ± 0.12 | 0.0010 | |
| TP920 | 9.2 ± 0.18 | 0.0010 | |
| TP960 | 9.6 ± 0.2 | 0.0011 | |
| TP1020 | 10.2 ± 0.2 | 0.0011 | |
| TP1100 | 11.0 ± 0.22 | 0.0011 | |
| TP1600 | 16.0 ± 0.32 | 0.0015 | |
| TP2000 | 20.0 ± 0.4 | 0.0020 | |
| TP2200 | 22.0 ± 0.44 | 0.0022 | |
| TP2500 | 25.0 ± 0.5 | 0.0025 | |
| Número de capas: | PCB de un solo lado, de dos lados | ||
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) | ||
| espesor dieléctrico ( espesor dieléctrico o grosor global) | 0.5 mm, 0.8 mm, 1.0 mm, 1.2 mm, 1.5 mm, 2.0 mm, 3.0 mm, 4.0 mm, 5.0 mm, 6.0 mm, 7.0 mm, 8.0 mm, 10.0 mm, 12.0 mm | ||
| Tamaño del PCB: | ≤ 150 mm x 220 mm | ||
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. | ||
| El acabado de la superficie: | El cobre desnudo, el HASL, el ENIG, la plata de inmersión, el estaño de inmersión, el OSP, el oro puro, el ENEPIG, etc. | ||

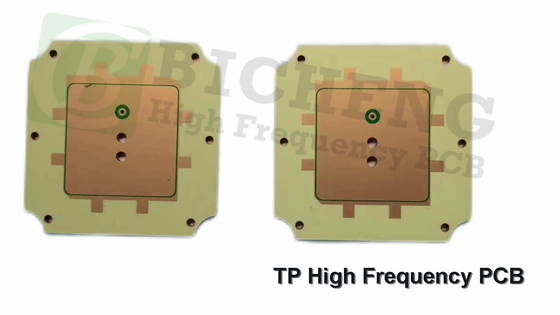

Este PCB posee una estructura rígida de 2 capas, con un núcleo TP300 de 0,5 mm con capas de cobre de 35 μm a cada lado.con un espesor final de 0,soporta especificaciones mínimas de traza y espacio de 4/7 mil y tiene un tamaño mínimo de orificio de 0,25 mm. El acabado de la superficie es plata de inmersión,Mejora de la solderabilidad y el rendimiento general.
Los dibujos se proporcionan en formato Gerber RS-274-X, y el PCB se adhiere a los estándares de calidad IPC-Clase-2.
Aplicaciones típicas
Las aplicaciones ideales para el PCB TP300 incluyen:
- Las antenas GPS
- Sistemas de misiles
- Los fusibles
- Antenas miniaturizadas
Con sus características avanzadas y alta fiabilidad, el PCB TP300 es una opción excepcional para los diseños electrónicos de alta frecuencia modernos.
