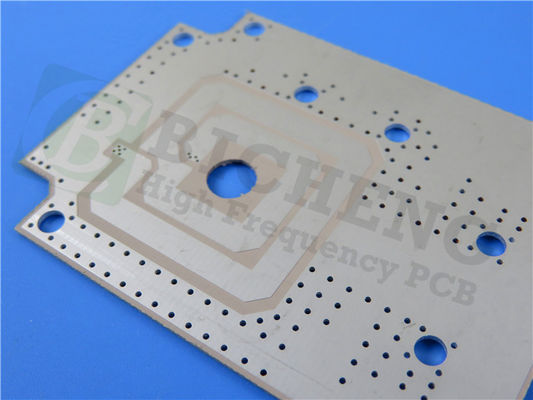

TC350 PCB 10mil 2 capas 1OZ de cobre con ENEPIG

El PCB TC350 está fabricado a partir de laminados Rogers TC350, con una composición única de PTFE, rellenos cerámicos altamente conductores térmicamente y refuerzo de vidrio tejido.Esta combinación resulta en una baja pérdida de inserción y una alta conductividad térmicaSu diseño garantiza una fiabilidad superior y temperaturas de funcionamiento reducidas, ideales para sistemas de amplificadores de potencia y antenas.

Con una constante dieléctrica (Dk) de 3,5 a 1 MHz, 1,8 GHz y 10 GHz, los laminados TC350 mantienen una excelente estabilidad a través de diversas temperaturas.Esta estabilidad es crucial para maximizar la ganancia y minimizar la pérdida de ancho de banda en amplificadores de potencia y antenasAdemás, es clave para dispositivos sensibles a las fases e impedancia, como los transformadores de red y los divisores de potencia Wilkinson.

Las características principales incluyen:
- Factor de disipación: 0,0015 a 1 MHz, 0,0018 a 1,8 GHz y 0,002 a 10 GHz
- Coeficiente de expansión térmica (CTE): 7 ppm/°C en los ejes x y y, 23 ppm/°C en el eje z de 50°C a 150°C
- Bajo coeficiente térmico de Dk: -9 ppm/°C desde -40°C hasta 140°C
- Alta conductividad térmica: 0,72 W/mk
- Absorción de humedad: 0,05%
- T260, T288, T300: > 60 minutos

El PCB TC350 se beneficia de temperaturas de unión reducidas y una mayor fiabilidad, con una excelente disipación y gestión del calor.Esto conduce a una mayor utilización y eficiencia del ancho de banda para amplificadores y antenas, junto con una fiabilidad superior de los orificios de revestimiento.

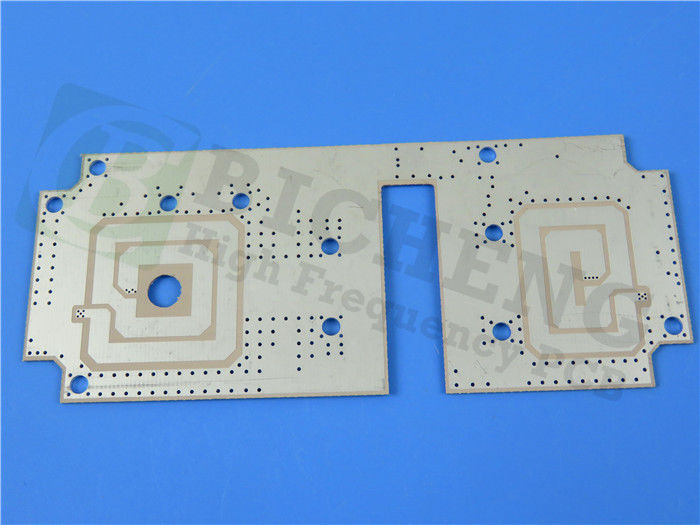

Construido como un PCB rígido de 2 capas, cuenta con 35 μm de cobre en ambas capas y un grosor del núcleo de 0.254 mm (10 mil) de TC350.15 mm) con un grosor final de 0.37 mm. Soporta requisitos mínimos de traza y espacio de 5/5 mils y un tamaño mínimo de agujero de 0,2 mm, sin vías ciegas.

Este PCB está provisto con ilustraciones en el formato Gerber RS-274-X y cumple con el estándar de calidad IPC-Clase-2.

Las aplicaciones típicas incluyen amplificadores de potencia, filtros, amplificadores montados en torre (TMA), amplificadores montados en torre (TMB), antenas con ciclo térmico sensibles a la deriva dieléctrica,y combinadores de microondas y divisores de potenciaCon su gestión térmica avanzada y excelente rendimiento eléctrico, el PCB TC350 es una opción confiable para los diseños electrónicos modernos.
