NT1 de la energía de la energía

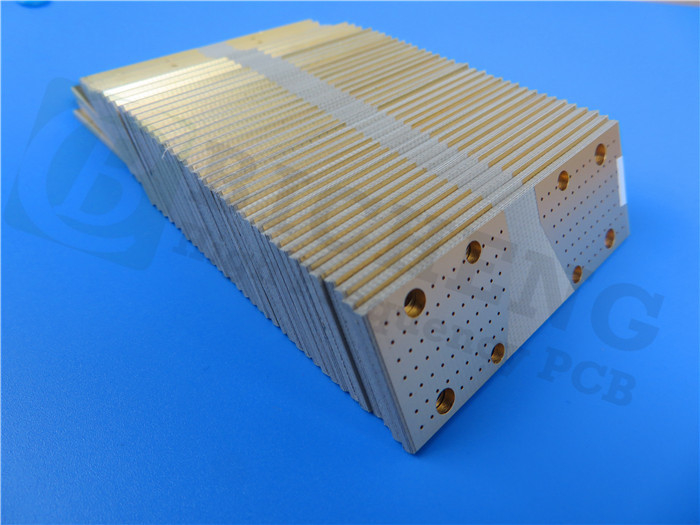

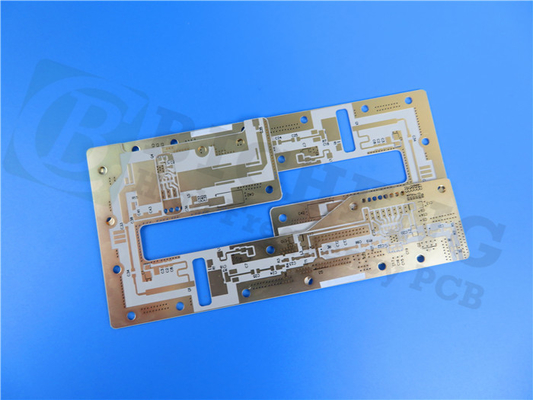

Ampliación de imagen : NT1 de la energía de la energía

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	Bicheng
Certificación:	UL, ISO9001, IATF16949

Pago y Envío Términos:

Cantidad de orden mínima:	1 PCS
Precio:	USD9.99-99.99/PCS
Detalles de empaquetado:	Bolsas de vacío+Cartones
Tiempo de entrega:	8-9 días hábiles
Condiciones de pago:	T/T
Capacidad de la fuente:	5000 PCS por mes

Contacto

Descripción detallada del producto

El material:	RT/duroid 6035HTC	Número de capas:	2-layer
Tamaño del PCB:	49.23 mm x 55.55 mm = 1 PCS, +/- 0.15 mm	espesor del PCB:	30 millas
Peso de cobre:	1 oz (1,4 ml) de capas exteriores	Finalización de la superficie:	Oro de inmersión
Resaltar:	Circuito de PCB de inmersión de oro de 30 mil , NT1combustible de acero , Circuito de inmersión de oro de 30 milímetros

El RT/duroide 6035HTC PCB está diseñado a partir de materiales de circuito de alta frecuencia diseñados específicamente para aplicaciones de RF y microondas de alta potencia.este PCB es una opción excepcional para ambientes exigentes donde la gestión térmica y el rendimiento son críticosCon una conductividad térmica casi 2,4 veces superior a la de los productos RT/duroid 6000 estándar, garantiza una disipación de calor eficiente, por lo que es ideal para aplicaciones de alta potencia.

Las características clave del PCB RT/duroide 6035HTC incluyen una constante dieléctrica (DK) de 3,5 ± 0,05 a 10 GHz y 23 °C, junto con un impresionante factor de disipación de 0.0013 a la misma frecuencia y temperaturaEl material presenta un coeficiente térmico de constante dieléctrica de -66 ppm/°C y una tasa de absorción de humedad de sólo 0,06%.este PCB proporciona un excelente rendimiento térmico, lo que contribuye a reducir las temperaturas de funcionamiento y mejorar la fiabilidad en escenarios de alta potencia.

NT1duroide 6035HTC Valor típico
Propiedad	NT1combustible	Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	3.50 ± 0.05	Z.		10 GHz y 23°C	IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,ε Proceso	3.50 ± 0.05	Z.		10 GHz y 23°C	IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,εDiseño	3.6	Z.		8 GHz - 40 GHz	Método de longitud de fase diferencial
Constante dieléctrica,εDiseño	3.6	Z.		8 GHz - 40 GHz	Método de longitud de fase diferencial
Factor de disipación	0.0013	Z.		10 GHz y 23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	-66 años	Z.	ppm/°C	-50 °C a 150 °C	Mod IPC-TM-650, 2.5.5.5
Resistencia por volumen	10⁸		MΩ.cm	A. No	Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1
Resistencia de la superficie	10⁸		MΩ	A. No	Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1
Estabilidad dimensional	-0.11 -0. No lo sé.08	CMD MD	Se aplicará el método siguiente:	0.030" 1 oz de papel de aluminio EDC espesor después de la grabación "+E4/105	IPC-TM-650 2.4.39A
Modulo de tracción	329 244	En el caso de las personas con discapacidad	KPSI	40 horas @23°C/50RH	Las demás partidas
Absorción de agua	0.06		%	D24/23	IPC-TM-650 2.6.2.1 ASTM D570
Coeficiente de expansión térmica (-50 °C a 288 °C)	19 19 39	X Y Z	ppm/°C	23°C / 50% de H.R.	IPC-TM-650 2.4.41
Conductividad térmica	1.44		P/m/k	80 °C	Las demás partidas
Densidad	2.2		Gm/cm3	23°C	Las demás partidas
Resistencia de la cáscara de cobre	7.9		Plí	20 segundos @ 288 °C	IPC-TM-650 2.4.8
Flamabilidad	V-0				Sección 94
Proceso libre de plomo compatible	- ¿ Qué?

Material de los PCB:	Compuestos de PTFE llenos de cerámica
Nombramiento:	NT1cultura de las especies
Constante dieléctrica:	3.50 ± 0.05
Número de capas:	Pcb de doble capa, de múltiples capas, híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor del PCB:	10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	El cobre desnudo, HASL, ENIG, OSP, etc.

La construcción de este PCB cuenta con una pila rígida de 2 capas, que comprende 35 μm de cobre en ambas capas y un núcleo de 0,762 mm (30 mil) de RT/duroide 6035HTC.55 mm (± 0).15 mm) se complementan con un grueso de cartón acabado de 0,83 mm y un espacio mínimo de 6/5 mil. Con un tamaño mínimo de orificio de 0,6 mm y sin vías ciegas,este PCB está diseñado para cumplir con las especificaciones de rendimiento estrictasEl acabado de superficie de inmersión en oro garantiza una excelente solderabilidad, mientras que la máscara de soldadura superior azul mejora la visibilidad durante el montaje.

Este PCB es compatible con el formato de ilustración Gerber RS-274-X y se adhiere al estándar de calidad IPC-Clase-2, lo que garantiza que cumpla con las expectativas de la industria.hacerla accesible a los ingenieros de todo el mundo.

Las aplicaciones típicas para el PCB RT/duroide 6035HTC incluyen amplificadores de RF y microondas de alta potencia, acopladores, filtros, combinadores y divisores de potencia.Con sus capacidades avanzadas de gestión térmica y excelente rendimiento de alta frecuencia, este PCB es un activo invaluable para los diseños electrónicos modernos que exigen fiabilidad y eficiencia.
