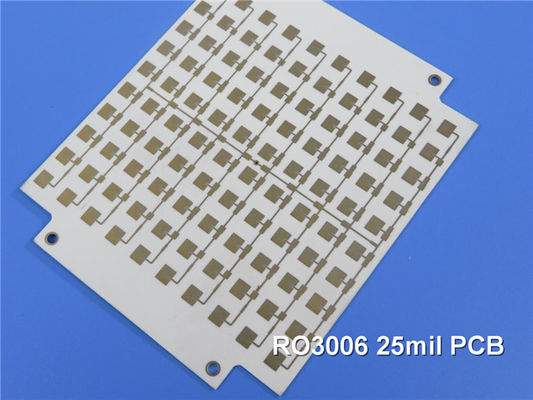

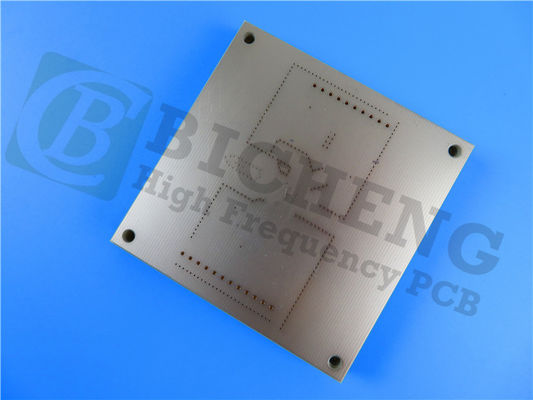

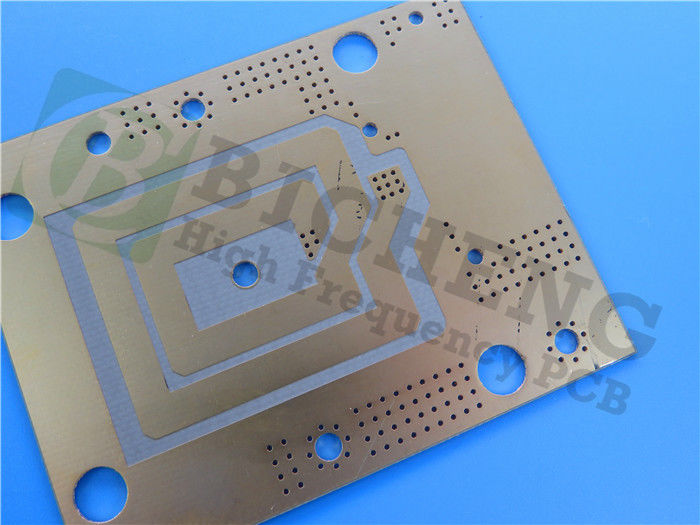

Rogers RO3006 PCB 25mmil 2 capas de inmersión de oro placas de circuito
Presentamos nuestro PCB Rogers RO3006 de alto rendimiento, diseñado con materiales compuestos PTFE cerámicos avanzados que aseguran una excepcional estabilidad eléctrica y mecánica.Con propiedades dieléctricas consistentes, este PCB está diseñado para sobresalir en aplicaciones exigentes en varias industrias.
Características clave
- Material: compuestos PTFE llenos de cerámica Rogers RO3006
- Constante dieléctrica: 6,15 ± 0,15 a 10 GHz, 23°C
- Factor de disipación: 0,002 a 10 GHz y 23°C
- Propiedades térmicas: Td > 500°C, conductividad térmica de 0,79 W/mK
- Absorción de humedad: 0,02%
- Coeficiente de expansión térmica: Ejes X/Y: 17 ppm/°C, Ejes Z: 24 ppm/°C (-55 a 288 °C)
| Propiedad |
No incluye: |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
6.15 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
6.5 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.002 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 262 años. |
Z. |
ppm/°C |
10 GHz -50 °C a 150 °C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.27
0.15 |
X.
Y |
En el caso de los vehículos de motor |
Conde A. |
IPC-TM-650 2.2.4 |
| Resistencia por volumen |
105 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
105 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
1498
1293 |
X.
Y |
MPa |
23°C |
Las demás partidas |
| Absorción de humedad |
0.02 |
|
% |
D48/50 y D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.86 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.79 |
|
El valor de las emisiones de CO |
50 °C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 °C) |
17
17
24 |
X.
Y
Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°C TGA |
|
Las demás partidas |
| Densidad |
2.6 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
7.1 |
|
En el interior. |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Beneficios
- Propiedades mecánicas uniformes: ideal para los diseños de placas de múltiples capas, especialmente cuando se requiere un rango de constantes dieléctricas.
- Bajo coeficiente de expansión en el plano: coincide con la expansión del cobre, garantizando ensambles fiables montados en la superficie, lo que lo hace perfecto para aplicaciones sensibles a la temperatura.
- Fabricación rentable: Nuestro proceso de fabricación en volumen permite un precio económico del laminado sin comprometer la calidad.
Especificaciones de los PCB
- Construcción:
- Capa de cobre 1: 35 μm
- Rogers RO3006 Substrato: 25 mil (0,635 mm)
- Capa de cobre 2: 35 μm
El PCB Rogers RO3006 mide 51,31 mm x 111,92 mm y consta de dos piezas, lo que lo hace versátil para diversas aplicaciones. Las especificaciones de fabricación incluyen una huella mínima de 5/4 milímetros y un tamaño mínimo de agujero de 0,4 mm. El espesor del tablero terminado es de 0,76 mm, con un peso de cobre terminado de 1 oz (1.4 ml) en las capas exterioresEl espesor del revestimiento vía es de 20 μm, y el acabado de la superficie es de oro de inmersión para una mayor durabilidad.
La pantalla de seda superior es blanca, mientras que la pantalla de seda inferior no está presente.cada PCB se somete a un ensayo eléctrico al 100% antes del envío.
| Material de los PCB: |
Compuestos de PTFE llenos de cerámica |
| Nombramiento: |
No incluye: |
| Constante dieléctrica: |
6.15 |
| Factor de disipación |
0.002 10 GHz |
| Número de capas: |
PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor del laminado: |
5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1.524mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc. |
Arte y estándares
- Artwork proporcionado por: Gerber RS-274-X
- Norma aceptada: IPC-clase 2
- Disponibilidad: en todo el mundo
Aplicaciones típicas
Nuestro Rogers RO3006 PCB es ideal para:
- Aplicaciones de radar para automóviles
- Antenas de satélite de posicionamiento global
- Sistemas de telecomunicaciones celulares (amplificadores de potencia y antenas)
- Antenas de parche para comunicaciones inalámbricas
- Satélites de transmisión directa
- Enlace de datos en los sistemas de cable
- Lectores de medidores remotos
- Los aviones traseros de potencia
Aumente sus proyectos con la fiabilidad y el rendimiento de la Rogers RO3006 PCB® diseñada para la excelencia en aplicaciones exigentes.
