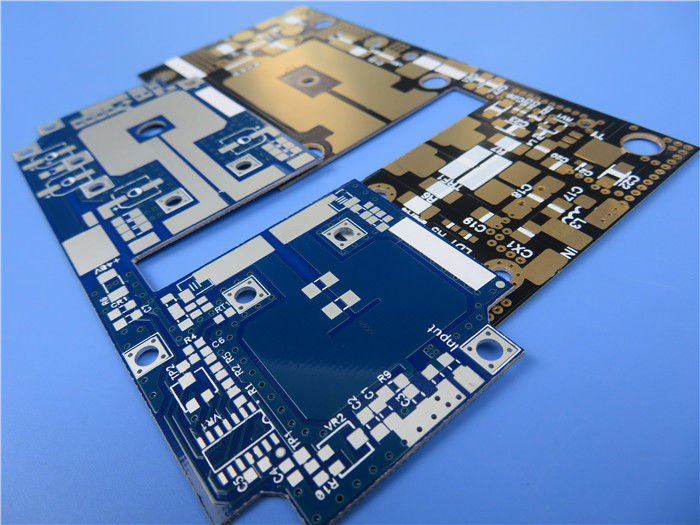

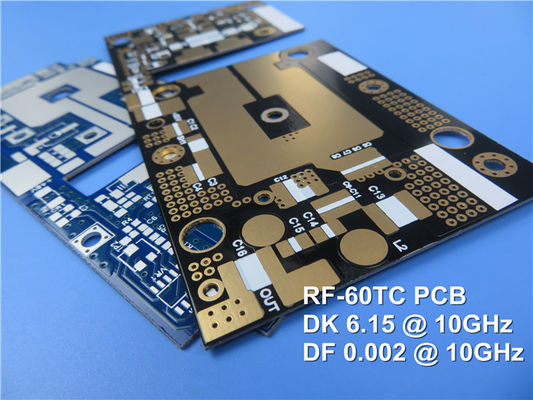

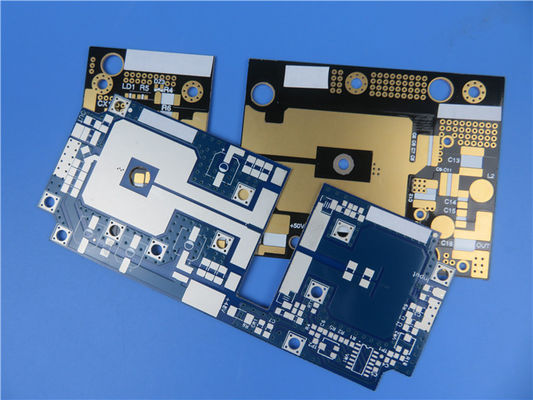

Estamos entusiasmados de presentar nuestra placa de circuito impreso de 2 capas (PCB) recientemente enviada con RF-60TC, un laminado de alta frecuencia diseñado para aplicaciones de alta potencia de RF y microondas.Este material avanzado combina cerámica llena, PTFE reforzado con vidrio con conductividad térmica excepcional, lo que lo hace ideal para diseños de antenas miniaturizadas y otras aplicaciones de alta eficiencia.
Características clave
RF-60TC cuenta con una constante dieléctrica (Dk) de 6,15 a 10 GHz y un bajo factor de disipación de 0.002Su alta conductividad térmica de 1,0 W/m*K para 0,5 onzas de cobre y de 1,05 W/m*K para 1 onza garantiza una disipación de calor eficaz.reducir las temperaturas de funcionamiento y mejorar la fiabilidad de los componentes activosAdemás, RF-60TC tiene una baja tasa de absorción de humedad del 0,03% y un coeficiente térmico de Dk de -3,58 ppm/°C, lo que garantiza un rendimiento estable en un amplio rango de temperatura.
| Propiedad |
Método de ensayo |
Unidad |
Valor |
Unidad |
Valor |
| Dk @ 10 GHz |
IPC-650 2.5.5.5.1(modificado) |
|
6.15 ± 0.15 |
|
6.15 ± 0.15 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1(modificado) |
|
0.002 |
|
0.002 |
| T.c- ¿ Qué? |
|
ppm/°C |
- ¿Qué quieres?581 |
ppm/°C |
- ¿Qué quieres?581 |
| Descomposición dieléctrica |
IPC-650 2.5.6 |
el kV |
55 |
el kV |
55 |
| Resistencia dieléctrica |
IPC-650 2.5.6.2 |
V/mil |
550 |
V/mm |
21,654 |
| Resistencia al arco |
IPC-650 2.5.1 |
En segundos |
> 180 |
En segundos |
> 180 |
| Absorción de humedad |
IPC-650 2.6.2.1 |
% |
0.03 |
% |
0.03 |
| Fuerza de flexión(MD) |
IPC-650 2.4.4 |
el psi |
10,000 |
N/mm2 |
69 |
| Fuerza de flexión(CD) |
IPC-650 2.4.4 |
el psi |
9,000 |
N/mm2 |
62 |
| Resistencia a la tracción(MD) |
IPC-650 2.4.19 |
el psi |
9,000 |
N/mm2 |
62 |
| Resistencia a la tracción(CD) |
IPC-650 2.4.19 |
el psi |
7,000 |
N/mm2 |
48 |
| Modulo de los jóvenes(MD) |
Se aplicarán las siguientes medidas:4.19 |
KPSI |
721 |
N/mm2 |
4971 |
| Relación de Poisson(MD) |
Se aplicarán las siguientes medidas:4.19 |
|
0.155 |
|
0.155 |
| Fuerza de peeling1 oz. ED) |
IPC-650 2.4.8 |
En libras |
8 |
N/mm |
1.43 |
| Conductividad térmica- ¿ Por qué no? |
IPC-650 2.4.50 |
En el caso de las empresas de la Unión Europea |
0.9 |
En el caso de las empresas de la Unión Europea |
0.9 |
| Conductividad térmica(CH/CH) |
IPC-650 2.4.50 |
En el caso de las empresas de la Unión Europea |
1 |
En el caso de las empresas de la Unión Europea |
1 |
| Conductividad térmica(C1/C1) |
IPC-650 2.4.50 |
En el caso de las empresas de la Unión Europea |
1.05 |
En el caso de las empresas de la Unión Europea |
1.05 |
| Estabilidad dimensional(MD) |
IPC-650 2.4.39 segundo 5.4(Después de hornear) |
mils/in |
0.01 |
En el caso de los vehículos de motor |
0.01 |
| Estabilidad dimensional(CD) |
IPC-650 2.4.39 segundo 5.4(Después de hornear) |
mils/in |
0.69 |
En el caso de los vehículos de motor |
0.69 |
| Estabilidad dimensional(MD) |
IPC-650 2.4.39 segundo 5.5(Estres térmico) |
mils/in |
0.06 |
En el caso de los vehículos de motor |
0.06 |
| Estabilidad dimensional(CD) |
IPC-650 2.4.39 segundo 5.5(Estres térmico) |
mils/in |
0.8 |
En el caso de los vehículos de motor |
0.8 |
| Resistencia de la superficie |
IPC-650 2.5.17.1(Después de la humedad) |
¿ Qué es eso? |
1.0 x 108 |
¿ Qué es eso? |
1.0 x 108 |
| Resistencia por volumen |
IPC-650 2.5.17.1(Después de la humedad) |
Mohm/cm |
1.0 x 108 |
Mohm/cm |
1.0 x 108 |
| TEC(eje X, eje Y) |
IPC-650 2.4.41(RT- 150)¿ Qué?C) Las |
ppm/¿ Qué?C. Las |
9.9 |
ppm/¿ Qué?C. Las |
9.9 |
| TEC(eje Z) |
IPC-650 2.4.41(RT- 150)¿ Qué?C) Las |
ppm/¿ Qué?C. Las |
40 |
ppm/¿ Qué?C. Las |
40 |
| Densidad(Gravedad específica) |
IPC-650 2.3.5 |
G/cm3 |
2.84 |
G/cm3 |
2.84 |
| Calor específico |
IPC-650 2.4.50 |
J/gK |
0.94 |
J/gK |
0.94 |
| T.d(2% de pérdida del IVA) |
IPC - 650 2.4.24.6 / TGA |
¿ Qué?F: el precio |
930 |
¿ Qué?C. Las |
500 |
| T.d(5% de pérdida de peso) |
IPC - 650 2.4.24.6 / TGA |
¿ Qué?F: el precio |
960 |
¿ Qué?C. Las |
515 |
| Calificación de inflamabilidad |
Sección 94 |
|
V-0 |
|
V-0 |
Especificaciones de los PCB
Este PCB cuenta con un apilamiento robusto compuesto por:
- Capa de cobre 1: 35 μm
- RF-60TC Núcleo: 0,254 mm (10 mil)
- Capa de cobre 2: 35 μm
Las dimensiones generales del PCB son de 49,44 mm x 36,88 mm ± 0,15 mm, con un grosor final de 0,37 mm. Soporta un espacio mínimo de 4/5 mil y un tamaño mínimo de agujero de 0,25 mm.El PCB está diseñado sin vías ciegas, con un peso de cobre acabado de 1 onza (1,4 mil) en ambas capas exteriores.
Para el acabado superficial, el PCB utiliza estaño de inmersión, y tiene una serigrafía blanca en el lado superior, mientras que la parte inferior permanece libre de serigrafía y máscara de soldadura.Cada PCB se somete a pruebas eléctricas al 100% antes del envío para garantizar un rendimiento óptimo.
| Material de los PCB: |
Fibra de vidrio llena de cerámica a base de PTFE |
| Nombramiento: |
RF-60TC |
| Constante dieléctrica: |
6.15 |
| Número de capas: |
Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm) |
| espesor del PCB: |
10 mil (0,254 mm); 20 mil (0,508 mm), 25 mil ((0,635 mm); 30 mil (0,762 mm), 60 mil (1.524 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc. |
Aplicaciones
Este PCB versátil es adecuado para una variedad de aplicaciones, incluyendo:
- Amplificadores de alta potencia
- Antenas miniaturizadas
- GPS, parche, lectores de RFID
- Filtros, acopladores y divisores
- Componentes para satélites
Aseguramiento de la calidad y disponibilidad
Este PCB se produce de acuerdo con las normas IPC-Clase 2 y está disponible para el envío mundial.garantizar su compatibilidad con los flujos de trabajo de diseño de PCB estándar.
El uso de material RF-60TC le permite lograr un rendimiento y una fiabilidad superiores en aplicaciones de alta frecuencia, lo que lo convierte en una opción ideal para diseños de circuitos RF sofisticados.
