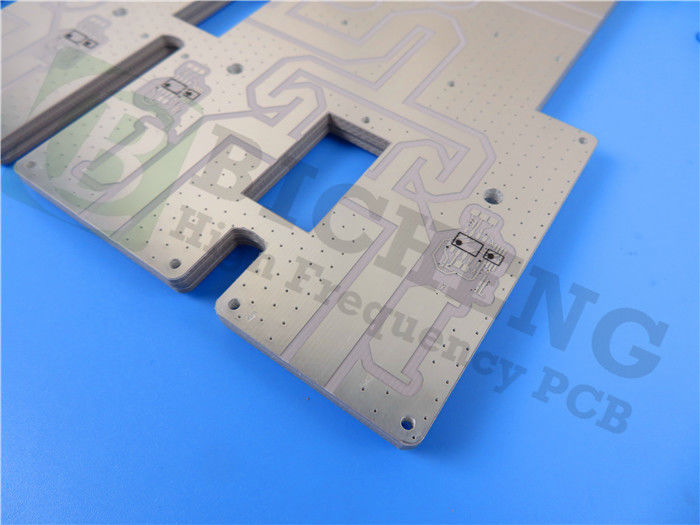

Estamos encantados de presentar nuestra nueva placa de circuito impreso de 2 capas (PCB, por sus siglas en inglés) con laminados RF-10 revestidos de cobre.RF-10 combina PTFE lleno de cerámica y fibra de vidrio tejida para proporcionar un sustrato rentable con un rendimiento eléctrico y térmico excepcional.
Características clave
El material RF-10 cuenta con una constante dieléctrica de 10,2 ± 0,3 a 10 GHz y un bajo factor de disipación de 0.0025Su alta conductividad térmica de 0,85 W/mK garantiza una gestión térmica eficaz.Mientras que sus tolerancias dimensionales ajustadas mejoran la estabilidad en circuitos multicapaEl material también es resistente a la humedad (0,08% de absorción) y tiene una indicación de inflamabilidad de V-0, lo que garantiza la seguridad y la fiabilidad.
| RF-10 Valores típicos |
| Propiedad |
Método de ensayo |
Unidad |
Valor |
Unidad |
Valor |
| Dk @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
10.2 ± 0.3 |
|
10.2 ± 0.3 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.0025 |
|
0.0025 |
| TcK† (-55 a 150 °C) |
IPC-650 2.5.5.6 |
ppm/°C |
- 370. |
ppm/°C |
- 370. |
| Absorción de humedad |
IPC-650 2.6.2.1 |
% |
0.08 |
% |
0.08 |
| Resistencia al pelado (1 oz. de cobre RT) |
IPC-650 2.4.8 (soldadura) |
En libras |
10 |
N/mm |
1.7 |
| Resistencia por volumen |
IPC-650 2.5.17.1 |
Mohm/cm |
6.0 x 107 |
Mohm/cm |
6.0 x 107 |
| Resistencia de la superficie |
IPC-650 2.5.17.1 |
¿ Qué es eso? |
1.0 x 108 |
¿ Qué es eso? |
1.0 x 108 |
| Fuerza de flexión (MD) |
IPC - 650 - 2.4.4 |
el psi |
14,000 |
N/mm2 |
96.53 |
| Fuerza de flexión (CD) |
IPC - 650 - 2.4.4 |
el psi |
10,000 |
N/mm2 |
68.95 |
| Resistencia a la tracción (MD) |
IPC - 650 - 2.4.19 |
el psi |
8,900 |
N/mm2 |
62.57 |
| Resistencia a la tracción (CD) |
IPC - 650 - 2.4.19 |
el psi |
5,300 |
N/mm2 |
37.26 |
| Estabilidad dimensional |
IPC-650 2.4.39 (Después del grabado) |
% (25 mil-MD) |
- No hay nada.0032 |
Porcentaje (25 mil-CD) |
- No hay nada.0239 |
| Estabilidad dimensional |
IPC-650 2.4.39 (Después de horneado) |
% (25 mil-MD) |
- No hay nada.0215 |
Porcentaje (25 mil-CD) |
- No hay nada.0529 |
| Estabilidad dimensional |
IPC-650 2.4.39 (Después del estrés) |
% (25 mil-MD) |
- No hay nada.0301 |
Porcentaje (25 mil-CD) |
- No hay nada.0653 |
| Estabilidad dimensional |
IPC-650 2.4.39 (Después del grabado) |
Porcentaje (60 mil-MD) |
- No hay nada.0027 |
Porcentaje (60 mil-CD) |
- No hay nada.0142 |
| Estabilidad dimensional |
IPC-650 2.4.39 (Después de horneado) |
Porcentaje (60 mil-MD) |
- No hay nada.1500 |
Porcentaje (60 mil-CD) |
- No hay nada.0326 |
| Estabilidad dimensional |
IPC-650 2.4.39 (Después del estrés) |
Porcentaje (60 mil-MD) |
- No hay nada.0167 |
Porcentaje (60 mil-CD) |
- No hay nada.0377 |
| Densidad (gravedad específica) |
El IPC-650-2.3.5 |
G/cm3 |
2.77 |
G/cm3 |
2.77 |
| Calor específico |
El IPC-650-2.4.50 |
J/g°C |
0.9 |
J/g°C |
0.9 |
| Conductividad térmica (sin revestimiento) |
El IPC-650-2.4.50 |
En el caso de las empresas de la Unión Europea |
0.85 |
En el caso de las empresas de la Unión Europea |
0.85 |
| CTE (eje X - Y) (50 a 150 °C) |
IPC-650 2.4.41 |
ppm/°C |
16 y 20 |
ppm/°C |
16 y 20 |
| CTE (eje Z) (50 a 150 °C) |
IPC-650 2.4.41 |
ppm/°C |
25 |
ppm/°C |
25 |
| Calificación de inflamabilidad |
En el ámbito interno |
|
V-0 |
|
V-0 |

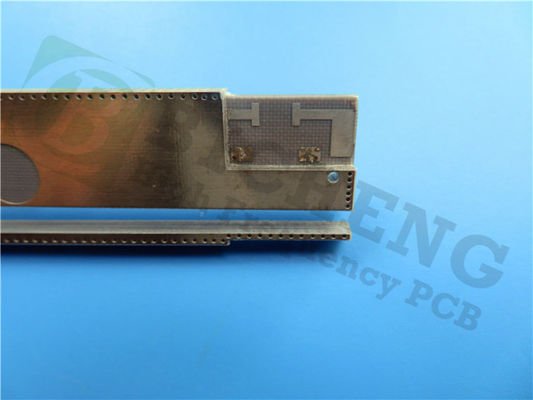

Especificaciones de los PCB
Este PCB cuenta con un apilamiento bien estructurado, compuesto por:
- Capa de cobre 1: 35 μm (1 oz)
- Núcleo de RF-10: 60 mil (1.524 mm)
- Capa de cobre 2: 35 μm (1 oz)
Las dimensiones generales de este PCB son de 40 mm x 40 mm ± 0,15 mm, con un grosor final de 1,6 mm. El PCB soporta un espacio mínimo de 7/8 mil y un tamaño mínimo de agujero de 0,4 mm.Incluye 1 onza de cobre acabado en ambas capas exteriores y un grosor de 20 μm.
Para el acabado de la superficie, se utiliza plata de inmersión, complementada por una máscara de soldadura negra en la parte superior.mientras que el lado inferior permanece sin una pantalla de seda o máscara de soldaduraCada PCB se somete a un 100% de pruebas eléctricas antes del envío para garantizar una alta calidad y rendimiento.
| Material de los PCB: |
Compuestos de PTFE llenado de cerámica y fibra de vidrio tejida |
| Nombramiento: |
RF-10: el número de radio |
| Constante dieléctrica: |
10.2 |
| Factor de disipación |
0.0025 10GHz |
| Número de capas: |
PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: |
10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc. |
Aplicaciones
Este PCB versátil es adecuado para una variedad de aplicaciones, incluyendo:
- Las antenas de parche de microstrip
- Las antenas GPS
- Componentes pasivos (filtros, acopladores, divisores de potencia)
- Sistemas de prevención de colisiones de aeronaves
- Componentes para satélites
Aseguramiento de la calidad y disponibilidad
Cumple con los estándares IPC-Clase 2, este PCB está disponible para envío en todo el mundo.
Con RF-10, obtiene una solución de PCB confiable y de alto rendimiento adaptada para sus aplicaciones avanzadas de RF.
