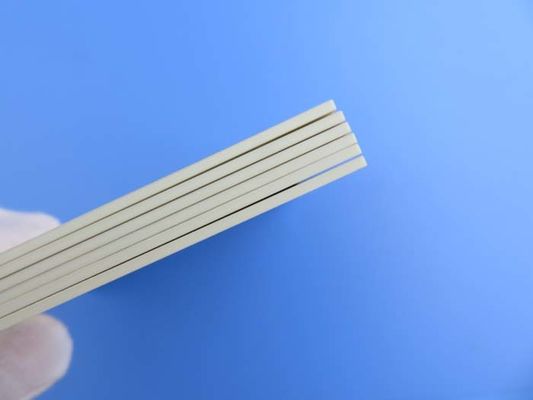

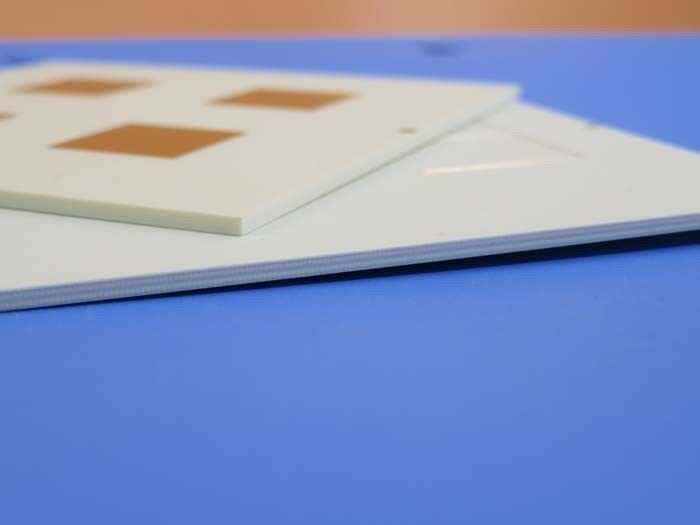

Rogers RO4003C Placa de circuitos de alta frecuencia PCB 0.7mm 4 capa ENIG

El PCB de alta frecuencia Rogers RO4003C está diseñado para aplicaciones que exigen un rendimiento eléctrico excepcional y facilidad de fabricación.Este material avanzado presenta vidrio tejido reforzado con hidrocarburos/cerámica, proporcionando las características eléctricas del PTFE/vidrio tejido con las ventajas de procesamiento de los compuestos epoxi/vidrio.incluidos los tipos de tejido de vidrio 1080 y 1674, todas las variantes mantienen rigurosas especificaciones de rendimiento eléctrico del laminado.

RO4450F Bondply
La capa de unión RO4450F está compuesta por varios grados basados en los materiales básicos de la serie RO4000 y son compatibles en construcciones multicapa con laminados RO4000.Una alta Tg de postcurado hace que los enlaces RO4450F sean una excelente opción para capas múltiples que requieren laminaciones secuenciales, ya que los enlaces RO4450F completamente curados pueden manejar múltiples ciclos de laminaciónAdemás, los requisitos de enlace compatible FR-4 permiten que el enlace RO4450F y el enlace FR-4 de bajo flujo se combinen en construcciones multicapa no homogéneas utilizando un solo ciclo de enlace.

Características clave

Constante dieléctrica (Dk): 3,38 ± 0,05 a 10 GHz
Factor de disipación: 0,0027 a 10 GHz
Conductividad térmica: 0,71 W/m/°K
Coeficiente térmico de la constante dieléctrica: +40 ppm/°C (rango de funcionamiento: -50°C a 150°C)
CTE combinado con cobre: eje X: 11 ppm/°C, eje Y: 14 ppm/°C
CTE bajo en el eje Z: 46 ppm/°C
Temperatura de transición del vidrio (Tg): > 280 °C
Absorción de humedad: 0,06%

Beneficios

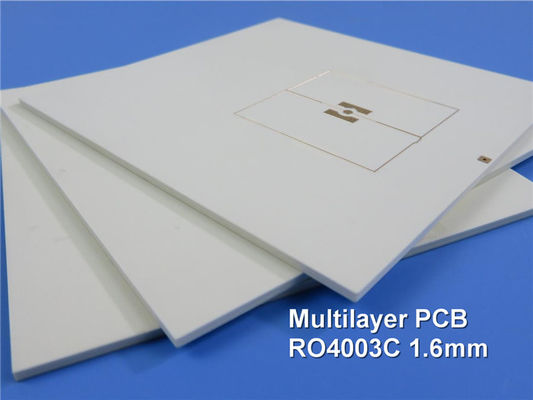

El RO4003C es ideal para las construcciones de placas de múltiples capas (MLB), proporcionando un excelente rendimiento en diseños de PCB complejos.permitiendo un menor coste de fabricación en comparación con los laminados tradicionales de microondasEsta combinación de características lo hace particularmente adecuado para aplicaciones de gran volumen que exigen fiabilidad y eficiencia a un precio competitivo.

Especificaciones técnicas

Estacionamiento de PCB: PCB rígido de 4 capas


Se aplicará el método siguiente:
Rogers 4003C Core - 0,203 mm (8 millas)
Se aplicará el método siguiente:
RO4450F Bondply - 0,101 mm (4 mil) *
Se aplicará el método siguiente:
Rogers 4003C Core - 0,203 mm (8 millas)
Se aplicará el método siguiente:

Las dimensiones del tablero son de 112 mm x 121 mm (± 0,15 mm), con un espesor de tablero acabado de 0,7 mm. Soporta un espacio mínimo de 5/6 mil y un tamaño mínimo de agujero de 0,3 mm.El peso del cobre acabado es de 1 onza (1.4 mils) tanto para las capas exterior como interior, con un grosor de chapa de 20 μm. El acabado de la superficie es ENIG, con una serigrafía blanca en la parte superior y una máscara de soldadura verde.

Este PCB soporta una variedad de aplicaciones, incluyendo antenas de estaciones base celulares y amplificadores de potencia, etiquetas de identificación de RF, radar y sensores automotrices,y LNB para satélites de transmisión directaEl PCB Rogers RO4003C está disponible en todo el mundo, satisfaciendo las necesidades de las aplicaciones de alta frecuencia modernas con sus propiedades de material avanzadas y métodos de producción rentables.
