El PCB de alta frecuencia Rogers RO3210 está diseñado para un rendimiento eléctrico superior y estabilidad mecánica, por lo que es la solución ideal para aplicaciones complejas y de alta frecuencia.Utilizando laminados cerámicos reforzados con fibra de vidrio tejida, este PCB combina las ventajas de la rigidez y la suavidad de la superficie, garantizando la fiabilidad en entornos exigentes.
Características clave
Constante dieléctrica (Dk): 10,2 ± 0.5
Factor de disipación: 0,0027 a 10 GHz
Coeficiente de expansión térmica: ajustado al cobre (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
Temperatura de descomposición (Td): 500 °C (TGA)
Conductividad térmica: 0,81 W/mk
Calificación de inflamabilidad: V0 según la norma UL 94
Beneficios
Mejora de la rigidez: el refuerzo de vidrio tejido facilita el manejo y el ensamblaje.
Rendimiento uniforme: proporciona propiedades eléctricas y mecánicas consistentes en diseños complejos.
Baja expansión en el plano: el coeficiente de expansión igualado garantiza la compatibilidad con placas epoxi multicapa y conjuntos fiables montados en superficie.
Excelente estabilidad dimensional: garantiza altos rendimientos de producción y minimiza los defectos.
Suavidad superficial: permite tolerancias de grabado de líneas más finas para diseños intrincados.
| |
| Propiedad |
El número de registro de la empresa |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
10.2 ± 0.5 |
Z. |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
10.8 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0027 |
Z. |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 459 - ¿Qué es eso? |
Z. |
ppm/°C |
10 GHz 0°Chasta 100°C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.8 |
X, Y |
En el caso de los vehículos de motor |
Conde A. |
Las demás partidas |
| Resistencia por volumen |
103 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
103 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
579
517 |
Enfermería
CMD |
KPSI |
23°C |
Las demás partidas |
| Absorción de agua |
¿Qué es esto?0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.79 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.81 |
|
El valor de las emisiones de CO |
80°C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 años)°C) |
13
34
|
X, Y
Z. |
ppm/°C |
23°C/50% de RH |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°C |
TGA |
Las demás partidas |
| Densidad |
3 |
|
Gm/cm3 |
|
|
| Resistencia de la cáscara de cobre |
11 |
|
Plí |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|

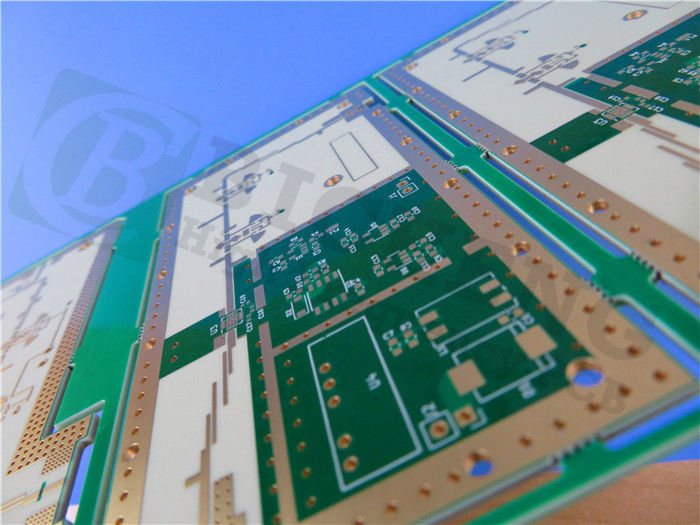

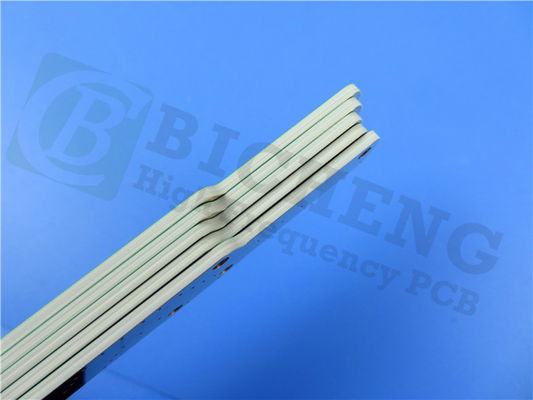

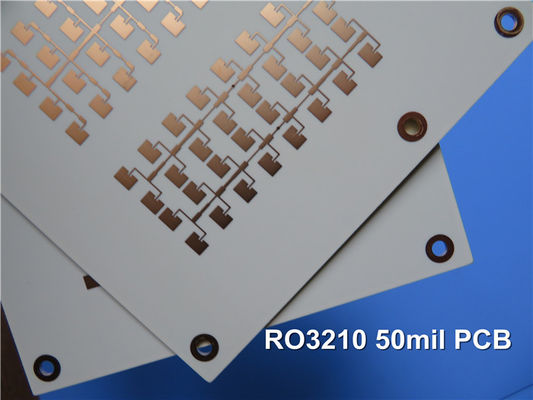

Este PCB cuenta con una pila rígida de 2 capas, con un espesor de capa de cobre de 35 μm en ambos lados y un núcleo Rogers RO3210 de 0,762 mm (30 mil).con un espesor de cartón acabado de 0.8 mm. La traza y el espacio mínimos se establecen en 5/5 mils, con un tamaño mínimo del agujero de 0.3 mm. El peso del cobre terminado es de 1 oz (1.4 mils) en las capas exteriores, y el grosor de la chapa es de 20 μm.Este PCB está acabado con plata de inmersión, proporcionando una excelente solderabilidad.
La ilustración de este PCB se proporciona en el formato Gerber RS-274-X, lo que garantiza la compatibilidad con los estándares de la industria.Cada PCB cumple con los estándares de calidad IPC-Clase-2 y se somete a pruebas eléctricas al 100% antes del envío., garantizando la fiabilidad y el rendimiento.
Aplicaciones
El PCB Rogers RO3210 es versátil y adecuado para una amplia gama de aplicaciones, incluyendo:
Sistemas de prevención de colisiones para automóviles
Antenas de posicionamiento por satélite
Sistemas de telecomunicaciones inalámbricas
Antenas de parche de microstrips
Satélites de transmisión directa
Enlace de datos en sistemas de cable
Lectores de contadores remotos
Los aviones de apoyo de potencia
LMDS y banda ancha inalámbrica
Infraestructura de las estaciones base
