Datos del producto:
Pago y Envío Términos:
|
| El material: | Se trata de la TLX-9 | Tamaño del PCB: | 33.5 mm x 63.2 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso de cobre: | 1 onza (1.4 ml) | Finalización de la superficie: | Oro de inmersión |
| Número de capas: | 2-layer | espesor del PCB: | 0.3 mm |
| Alta luz: | PCB de doble cara TLX-9,10 mil TLX-9 PCB de doble cara,1OZ Placas de circuito TLX-9 PCB |
||

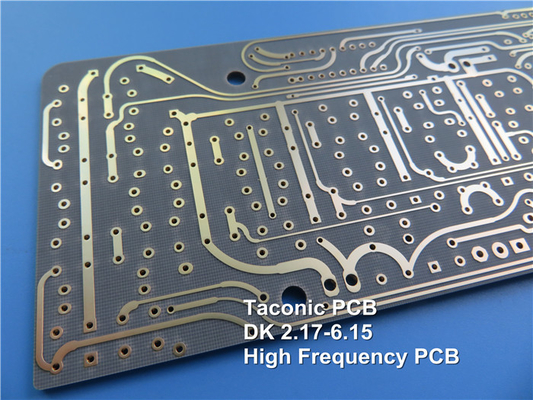

El TLX-9 es una placa de circuito impreso (PCB) de alto rendimiento compuesta de un material laminado de vidrio tejido/PTFE especializado.Esta construcción compuesta proporciona excelentes propiedades eléctricas y mecánicas que hacen que el TLX-9 sea adecuado para aplicaciones de RF y microondas exigentes.
Especificaciones clave:
Constante dieléctrica (Dk) de 2,5 ± 0,04 a 10 GHz
Factor de disipación (Df) de 0,0019 a 10 GHz
Absorción de humedad inferior al 0,02%
Válvulas de corte dieléctrico de más de 60 kV
Resistividad de volumen de 10^7 MΩ-cm y resistividad de superficie de 10^7 MΩ
Resistencia al arco superior a 180 segundos
Resistencia a la flexión superior a 23 000 libras/pulgada longitudinalmente y 19 000 libras/pulgada transversalmente
Resistencia a la cáscara de 12 libras / pulgada lineal para 1 onza de cobre
Conductividad térmica de 0,19 W/m/K
CTE de 9-12 ppm/°C en el plano X-Y y 130-145 ppm/°C en el eje Z
| VALORES típicos del TLX-9 | |||||
| Propiedad | Método de ensayo | Unidades | Valor | Unidades | Valor |
| Constante dieléctrica @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| Factor de disipación @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| Absorción de humedad | IPC-TM 650 2.6.2.1 | % | El valor de las emisiones02 | % | El valor de las emisiones02 |
| Descomposición dieléctrica | IPC-TM 650 2.5.6 | el kV | > 60 años | el kV | > 60 años |
| Resistencia por volumen | IPC-TM 650 2.5.17.1 | Mohm/cm | 10^7 | Mohm/cm | 10^7 |
| Resistencia de la superficie | IPC-TM 650 2.5.17.1 | ¿ Qué es eso? | 10^7 | Mohm/cm | 10^7 |
| Resistencia al arco | IPC-TM 650 2.5.1 | segundos | > 180 | segundos | > 180 |
| Fuerza de flexión longitudinal | IPC-TM 650 2.4.4 | En libras. | > 23 años000 | N/mm2 | >159 |
| Fuerza de flexión transversal | IPC-TM 650 2.4.4 | En libras. | > 19 años000 | N/mm2 | >131 |
| Resistencia a la descamación (1 oz de cobre) | IPC-TM 650 2.4.8 | Libras / lineal dentro. | 12 | N/mm | 2.1 |
| Conductividad térmica | Las demás partidas | El valor de las emisiones de CO2 | 0.19 | El valor de las emisiones de CO2 | 0.19 |
| ETC x-y | Se aplicarán los siguientes requisitos: | ppm/°C | 9 a 12 | ppm/°C | 9 a 12 |
| z ETC | Se aplicarán los siguientes requisitos: | ppm/°C | Entre 130 y 145 | ppm/°C | Entre 130 y 145 |
| Calificación de inflamabilidad UL-94 | El número de certificado es: | V-0 | V-0 | ||
La pila de PCB consta de un núcleo TLX-9 de 0,254 mm (10 mil) con capas de cobre de 35 μm (1 oz) en ambos lados.tamaño mínimo del agujero de 0.3 mm y un grosor final de 0,3 mm. Se realiza un ensayo eléctrico al 100% antes del envío.
Las aplicaciones típicas del PCB TLX-9 incluyen:
Los amplificadores de bajo ruido (LNA), los bloques de bajo ruido (LNB) y los conversores de bajo ruido (LNC)
Antenas de servicio de comunicaciones personales (PCS) y de red de comunicaciones personales (PCN)
Los demás aparatos para la fabricación de equipos para la fabricación de equipos
Componentes pasivos
Con sus excepcionales propiedades eléctricas y mecánicas, el TLX-9 es una opción ideal para diseños RF y microondas desafiantes que requieren un alto rendimiento y fiabilidad.
