El TLX-8 es un material laminado de fibra de vidrio PTFE diseñado para un rendimiento confiable en una amplia gama de aplicaciones de RF.Su versatilidad se debe a la disponibilidad de varios espesores y opciones de revestimiento de cobreEste material es muy adecuado para diseños de microondas de bajo número de capas, ofreciendo refuerzo mecánico para su uso en ambientes severos como:
- Condiciones de alta vibración durante el lanzamiento espacial
- Exposición a altas temperaturas en los módulos del motor
- Entornos ricos en radiación en el espacio
- Condiciones marinas extremas para antenas de buques de guerra
- amplios rangos de temperatura para sustratos de altímetro
Beneficios clave
- Excelente rendimiento PIM (intermodulación pasiva), medido a menos de -160 dBc
- Excelentes propiedades mecánicas y térmicas
- Constante dieléctrica baja y estable (Dk)
- Es dimensionalmente estable con baja absorción de humedad
- Dk estrictamente controlado
- Bajo factor de disipación (Df)
- Calificación de inflamabilidad UL 94 V0
- Apto para diseños de microondas de bajo número de capas
| VALORES típicos del TLX-8 |
| Propiedad |
Método de ensayo |
Unidad |
Valor |
Unidad |
Valor |
| DK @10 GHz |
IPC-650 2.5.5.3 |
|
2.55 |
|
2.55 |
| Df @1,9 GHz |
IPC-650 2.5.5.5.1 |
|
0.0012 |
|
0.0012 |
| Df @10 GHz |
IPC-650 2.5.5.5.1 |
|
0.0017 |
|
0.0017 |
| Descomposición dieléctrica |
IPC-650 2.5.6 |
el kV |
> 45 años |
el kV |
> 45 años |
| Absorción de humedad |
IPC-650 2.6.2.1 |
% |
0.02 |
% |
0.02 |
| Fuerza de flexión (MD) |
Las demás partidas |
el psi |
28,900 |
N/mm2 |
|
| Fuerza de flexión (CD) |
Las demás partidas |
el psi |
20,600 |
N/mm2 |
|
| La resistencia a la tracción (MD) |
Las demás partidas |
el psi |
35,600 |
N/mm2 |
|
| Resistencia a la tracción (CD) |
Las demás partidas |
el psi |
27,500 |
N/mm2 |
|
| Elongación en el punto de ruptura (MD) |
Las demás partidas |
% |
3.94 |
% |
3.94 |
| Elongación en el Break (CD) |
Las demás partidas |
% |
3.92 |
% |
3.92 |
| Modulo de Young (MD) |
Las demás partidas |
KPSI |
980 |
N/mm2 |
|
| El módulo de Young (CD) |
Las demás partidas |
KPSI |
1,200 |
N/mm2 |
|
| Modulo de Young (MD) |
Las demás partidas |
KPSI |
1,630 |
N/mm2 |
|
| La proporción de Poisson |
Las demás partidas |
|
0.135 |
N/mm |
|
| Fuerza de descascaramiento ((1 oz.ed) |
IPC-650 2.4.8 segundos.5.2.2 ((Estres térmico.) |
Peso en libras/pulgada lineal |
15 |
N/mm |
|
| La fuerza de descascar ((1 oz.RTF) |
IPC-650 2.4.8 segundos.5.2.2 ((Estres térmico.) |
Peso en libras/pulgada lineal |
17 |
N/mm |
|
| Fuerza de pelado |
IPC-650 2.4.8.3 (Temperatura elevada) |
Peso en libras/pulgada lineal |
14 |
N/mm |
|
| Fuerza de pelado |
IPC-650 2.4.8 segundos.5.2.2 ((Estres térmico.) |
Peso en libras/pulgada lineal |
11 |
N/mm |
|
| Fuerza de descascar ((1 oz. enrollados) |
IPC-650 2.4.8 segundos.5.2.2 ((Estres térmico.) |
Peso en libras/pulgada lineal |
13 |
N/mm |
2.1 |
| Conductividad térmica |
Las condiciones de ensayo de las máquinas de ensayo de los demás equipos de ensayo |
En el caso de las empresas de la Unión Europea |
0.19 |
En el caso de las empresas de la Unión Europea |
0.19 |
| Estabilidad dimensional (MD) |
IPC-650 2.4.39 segundos.5.5 ((Después de hornear.) |
mils/in. |
0.06 |
En el caso de los vehículos de motor |
|
| Estabilidad dimensional (CD) |
IPC-650 2.4.39 segundos.5.4 ((Después de hornear.) |
mils/in. |
0.08 |
En el caso de los vehículos de motor |
|
| Estabilidad dimensional (MD) |
IPC-650 2.4.39 segundos.5.5 ((Estreses térmicos.) |
mils/in. |
0.09 |
En el caso de los vehículos de motor |
|
| Estabilidad dimensional (CD) |
IPC-650 2.4.39 segundos.5.5 ((Estreses térmicos.) |
mils/in. |
0.1 |
En el caso de los vehículos de motor |
|
| Resistencia de la superficie |
IPC-650 2.5.17.1 segundo5.2.1 ((Temperatura elevada.) |
¿ Qué es eso? |
6.605 por 108 |
¿ Qué es eso? |
6.605 por 108 |
| Resistencia de la superficie |
IPC-650 2.5.17.1 segundo5.2.1 ((Condición de humedad.) |
¿ Qué es eso? |
3.550 por 106 |
¿ Qué es eso? |
3.550 por 106 |
| Resistencia por volumen |
IPC-650 2.5.17.1 segundo5.2.1 ((Temperatura elevada.) |
Mohm/cm |
1.110 x 1010 |
Mohm/cm |
1.110 x 1010 |
| Resistencia por volumen |
IPC-650 2.5.17.1 segundo5.2.1 ((Condición de humedad.) |
Mohm/cm |
1.046 x 1010 |
Mohm/cm |
1.046 x 1010 |
| CTE ((eje X)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 y sus derivados |
ppm/°C |
21 |
ppm/°C |
21 |
| CTE ((eje Y)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 y sus derivados |
ppm/°C |
23 |
ppm/°C |
23 |
| El eje CTE ((Z)) ((25-260°C) |
IPC-650 2.4.41/ASTM D 3386 y sus derivados |
ppm/°C |
215 |
ppm/°C |
215 |
| Densidad ((Gravedad específica) |
Las demás partidas |
G/cm3 |
2.25 |
G/cm3 |
2.25 |
| T.d(2% de pérdida de peso) |
IPC-650 2.4.24.6 ((TGA) |
°C |
535 |
°C |
|
| T.d(5% de pérdida de peso) |
IPC-650 2.4.24.6 ((TGA) |
°C |
553 |
°C |
|
| Calificación de inflamabilidad |
El número de certificado es: |
|
V-0 |
|
V-0 |
Especificaciones técnicas
Propiedades eléctricas
- Constante dieléctrica @ 10 GHz: 2,55 ± 0.04
- Factor de disipación @ 10 GHz: 0.0018
- Resistencia superficial (temperatura elevada): 6.605 x 10^8 Mohm
- Resistencia superficial (condición de humedad): 3,550 x 10^6 Mohm
- Resistencia al volumen (temperatura elevada): 1,110 x 10^10 Mohm/cm
- Resistencia al volumen (condición de humedad): 1,046 x 10^10 Mohm/cm
Estabilidad dimensional
- MD después de horneado: 0,06 mm/M (mls/in)
- CD después de horneado: 0,08 mm/M (mls/in)
- MD Estrés térmico: 0,09 mm/M (mils/in)
- Tensión térmica del CD: 0,10 mm/M (mils/in)
CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C
Propiedades térmicas
- 2% de pérdida de peso: 535 °C
- 5% de pérdida de peso: 553 °C
Propiedades químicas/físicas
- Absorción de humedad: 0,02%
- Descomposición dieléctrica: > 45 kV
- Calificación de inflamabilidad: V-0 (UL-94)

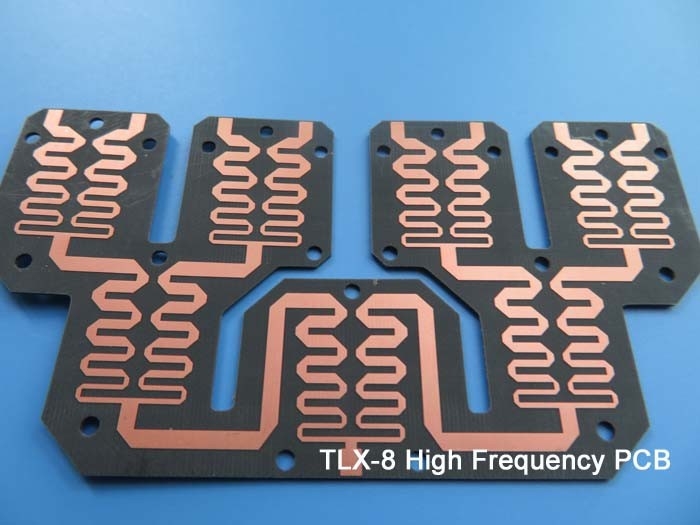

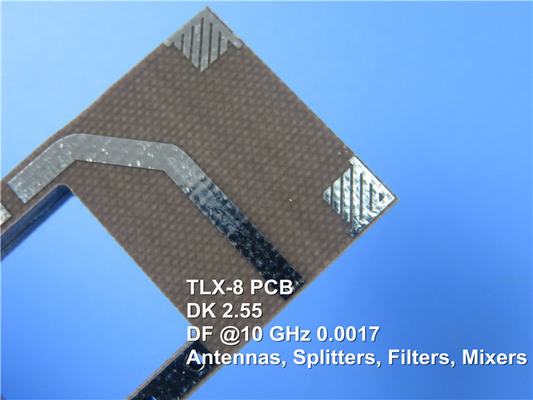

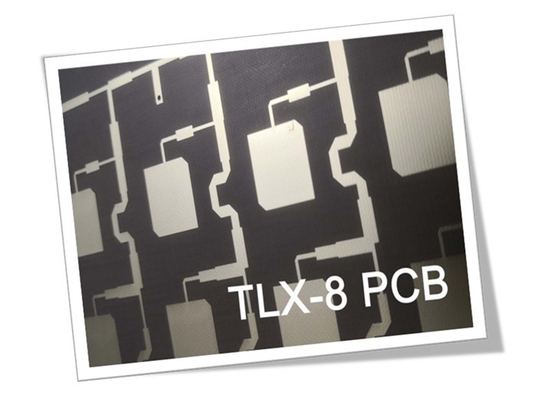

Construcción de PCB
- PCB rígido de dos capas
- Capa de cobre 1: 35 μm
- Taconic TLX-8 Core: 1,524 mm (60 mil)
- Capa de cobre 2: 35 μm
- Las dimensiones de las tablas: 108,72 mm x 59,59 mm ± 0,15 mm
- Traza mínima por espacio: 5/5 mils.
- Tamaño mínimo del orificio: 0,3 mm
- espesor de las planchas acabadas: 1,6 mm
- Peso del cobre acabado: 1,4 ml en las capas exteriores
- espesor del revestimiento: 20 μm
- acabado de superficie: oro de inmersión
- La pantalla de seda superior: blanca
- Película de seda en el fondo: ninguna
- Máscara de soldadura superior: ninguna
- Máscara de soldadura inferior: ninguna
- Prueba eléctrica al 100% antes del envío
Disponibilidad
En todo el mundo
Aplicaciones típicas
- Sistemas de radar
- Comunicaciones móviles
- Equipo de ensayo de microondas
- Aparatos de transmisión de microondas
- acopladores, separadores, combinadores, amplificadores y antenas
