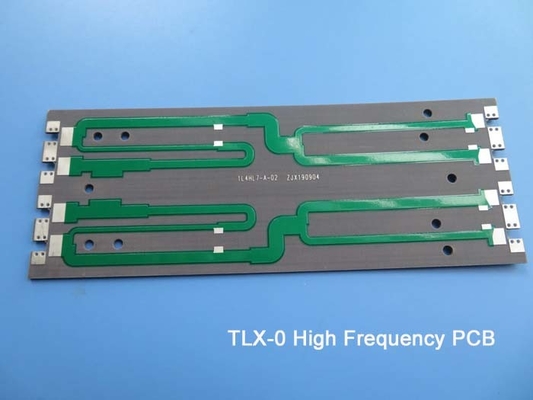

TLX-0 Rf PCB 5mil 1OZ Oro de inmersión

Ampliación de imagen : TLX-0 Rf PCB 5mil 1OZ Oro de inmersión

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	Bicheng
Certificación:	UL, ISO9001, IATF16949

Pago y Envío Términos:

Cantidad de orden mínima:	1 piezas
Precio:	USD9.99-99.99/PCS
Detalles de empaquetado:	Bolsas de vacío+Cartones
Tiempo de entrega:	8-9 días hábiles
Condiciones de pago:	T/T
Capacidad de la fuente:	5000 PCS por mes

Contacto

Descripción detallada del producto

El material:	Se trata de la siguiente:	Tamaño del PCB:	26.64 mm x 64.97 mm = 1 PCS, +/- 0.15 mm
Peso de cobre:	1 onza (1.4 ml)	Finalización de la superficie:	Oro de inmersión
Número de capas:	2-layer	espesor del PCB:	0.2 mm
Resaltar:	Placa de circuito impreso de tipo RF TLX-0 , Placa de circuito impreso de 5 milímetros , 1OZ placa de PCB RF de inmersión de oro

Introducción
El TLX-0 es una placa de circuito impreso de alto rendimiento fabricada con material compuesto de fibra de vidrio PTFE.Los laminados de la serie TLX ofrecen una excelente fiabilidad y versatilidad para una amplia gama de aplicaciones de RF y microondasCon una constante dieléctrica de 2,45 ± 0,04 y un bajo factor de disipación, el TLX-0 es una opción ideal para diseños de microondas de bajo recuento de capas.

Características
Constante dieléctrica (Dk): 2,45 ± 0,04 a 10 GHz
Factor de disipación (Df): 0,0021 a 10 GHz
Baja absorción de humedad: 0,02%
Coeficiente de expansión térmica (CTE):
Acero X: 21 ppm/°C
El eje Y: 23 ppm/°C
Acceso a las instalaciones de ensayo
Fuerza de peeling fuerte: 12 libras / pulgada

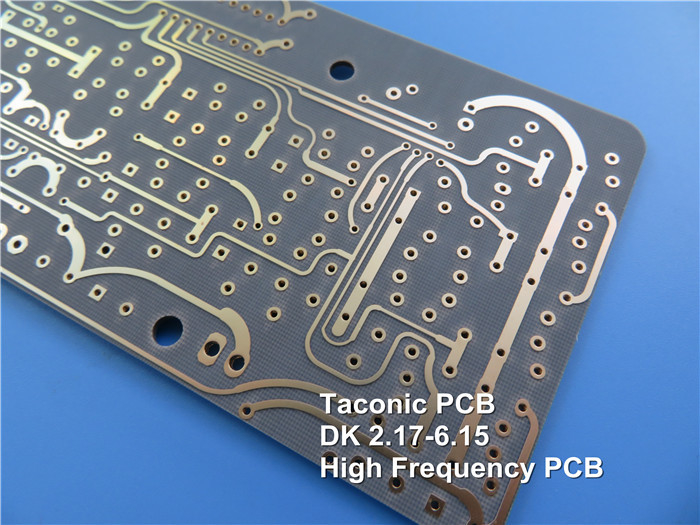

El tipo		DK
Se aplicará el procedimiento siguiente:		2.17
El TLY-5		2.20
El TLY-3		2.33
Término de referencia	Se trata de la primera parte.	2.45
Término de referencia	Se trata de la TLX-9	2.50
Título de la licencia	Se trata de la TLX-8	2.55
Término de referencia	Se trata de la TLX-7	2.60
Término de referencia	Se trata de la TLX-6	2.65
TLE-95 y TLE-95		2.95
El TLC-27		2.75
El TLC-30	RF-30, también conocido como RF-30.	3.00
El TLC-32		3.20
El TLF-35		3.50
El número de unidades de producción de las unidades de producción		3.50
RF-35	RF-35A2	3.50
TRF-41		4.10
TRF-43		4.30
Se trata de la TRF-45.		4.50
RF-60A		6.15
El CER-10		10

Beneficios
Excelente rendimiento PIM (< -160 dBc)
Propiedades mecánicas y térmicas sólidas
Constante dieléctrica baja y estable
Estabilidad dimensional
Baja absorción de humedad
Tolerancia limitada de Dk
Bajo factor de disipación
Calificación de inflamabilidad UL 94 V0
Apto para diseños de microondas con bajo número de capas

Aplicaciones
El PCB TLX-0 es adecuado para una variedad de aplicaciones de RF y microondas, incluyendo:

Los demás aparatos para la fabricación o el almacenamiento de productos del capítulo 85
Antenas y componentes pasivos
Sistemas de radar y comunicaciones móviles
Equipo de ensayo de microondas
Dispositivos de transmisión de microondas y componentes de RF

Especificaciones de los PCB

Material: Compuesto de fibra de vidrio PTFE TLX-0
Capas de acoplamiento: rígido de 2 capas
espesor de cobre: 1 oz (35 μm) en ambas capas
Las dimensiones del tablero: 26,64 mm x 64,97 mm ± 0,15 mm
Traza/Espacio mínimo: 5/5 milis
Tamaño mínimo del agujero: 0,3 mm
El espesor del tablero acabado: 0,2 mm
El espesor del revestimiento: 20 μm
Revestimiento de la superficie: Oro de inmersión

Este PCB está fabricado con los estándares de calidad IPC-Clase-2 y está disponible en todo el mundo.
