RO3003G2 PCB 5mil Circuitos de inmersión de oro de 2 capas

RO3003G2 PCB 5mil Circuitos de inmersión de oro de 2 capas

Cuota De Producción: 1 piezas
Precio: USD9.99-99.99/PCS
Embalaje Estándar: Bolsas de vacío+Cartones
Período De Entrega: 8-9 días hábiles
Método De Pago: T/T
Capacidad De Suministro: 5000 PCS por mes
Información detallada
Lugar de origen
China.
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
El material:
Se aplicará el procedimiento siguiente:
Tamaño del PCB:
41.71 mm x 64 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 onza (1.4 ml)
Finalización de la superficie:
Oro de inmersión
Número de capas:
2-layer
espesor del PCB:
0.2 mm
Resaltar:

Circuitos de inmersión de oro PCB

,

5 millones de PCB

,

RO3003G2 PCB

Descripción del Producto

El Rogers RO3003G2 es un laminado PTFE lleno de cerámica de alto rendimiento diseñado para aplicaciones de radar automotriz de onda milimétrica. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control, advertencia de colisión delantera y asistencia para el cambio de carril.



Características clave:
- constante dieléctrica (Dk) de 3,0 ± 0,04 a 10 GHz y de 3,07 a 77 GHz
- Bajo factor de disipación de 0,0011 a 10 GHz
- Excelente coeficiente térmico de la constante dieléctrica (-35 ppm/°C)
- cobre electrodepositado (ED) de perfil muy bajo (VLP)
- Coeficiente de expansión térmica (CTE) para una mayor fiabilidad
- Construcción homogénea con porosidad dieléctrica reducida



Propiedad Se aplicará el procedimiento siguiente: Dirección Unidad condición Método de ensayo
Constante dieléctrica, proceso 3.00 ± 0.04 Z. - 10 GHz a 23°C Se aplicará el procedimiento siguiente:
2.5.5.5
Línea de rayas sujetada
Constante dieléctrica, diseño 3.07 Z. - 77 GHz Fase diferencial
Método de longitud
Factor de disipación, tan d 0.0011 Z. - 10 GHz a 23°C Se aplicará el procedimiento siguiente:
2.5.5.5
Coeficiente térmico de er - 35 años. Z. ppm/°C 10 GHz
-50 a 150 °C
Se aplicará el procedimiento siguiente:
2.5.5.5
Estabilidad dimensional - No hay nada.16
- No hay nada.14
X.
Y
En el caso de los vehículos de motor Método C IPC TM-650 2.2.4
Resistencia por volumen 1.4 x 10^9 - MΩ•cm Conde A. IPC 2.5.17.1
Resistencia de la superficie 2.6 x 10 - Conde A. IPC 2.5.17.1
Modulo de tracción 378
396
X.
Y
KSI 23°C Las demás partidas
Absorción de humedad 0.06 - % D48/50 y D48/50 Se aplicará el procedimiento siguiente:
2.6.2.1
Calor específico 0.73
0.83
Z. J/g/K 0 °C
50 °C
Las demás partidas de los productos enumerados en el anexo II
Conductividad térmica 0.43 Z. El valor de las emisiones de CO2 50 °C Las demás partidas
Coeficiente de expansión térmica 16
17
18
X.
Y
Z.
ppm/°C 23°C/50% de HRC IPC-TM-650 2.4.41
Td el tiempo 500 - ° CTGA - Las demás partidas
Densidad 2.15 - Gm/cm3 23°C Las demás partidas
Resistencia de la cáscara de cobre 12.0 - En el caso de las empresas 1/2 onza.
Después de la flotación de la soldadura
El IPC-TM-2.4.8
Flamabilidad V-0 - - - Sección 94
Proceso libre de plomo compatible - Sí, es cierto. - - - -



Material de los PCB: Laminados de PTFE llenos de cerámica
Nombramiento: Se aplicará el procedimiento siguiente:
Constante dieléctrica: 3
Factor de disipación 0.0011
Número de capas: PCB de una sola cara, de dos caras, de varias capas, PCB híbrido
Peso de cobre: 1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico 5 mil (0,127 mm), 10 mil (0,254 mm)
Tamaño del PCB: ≤ 400 mm x 500 mm
Máscara de soldadura: Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie: Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, ENEPIG, OSP, cobre desnudo, oro puro, etc.



Beneficios:
- Mejor rendimiento en su clase para la pérdida de inserción
- Minimizar la variación constante dieléctrica en el PCB acabado
- Permite la tendencia hacia vías de menor diámetro

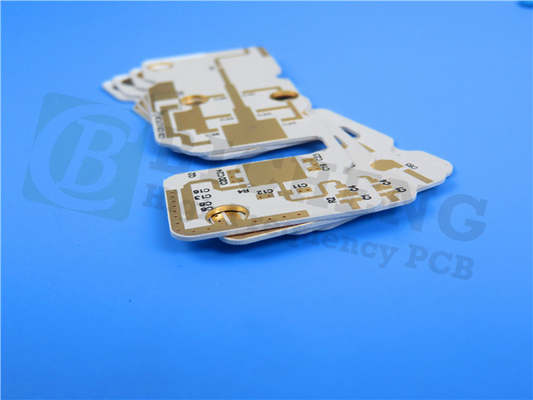

Este PCB rígido de 2 capas cuenta con un núcleo Rogers RO3003G2 de 0,127 mm (5 mil) con capas de cobre de 35 μm. mide 41,71 mm x 64 mm con un grosor final de 0,2 mm.El PCB tiene un espacio mínimo de 4/5 mils, un tamaño mínimo de agujero de 0,3 mm, y un acabado de superficie de inmersión en oro.



Aplicaciones:

Cumple con los estándares de calidad IPC-Clase-2, el PCB RO3003G2 es adecuado para una variedad de aplicaciones de ADAS, incluyendo control de crucero adaptativo, advertencia de colisión hacia adelante, asistencia de freno activo,Asistencia para el cambio de carril, piloto de atascos, piloto de estacionamiento y detección de puntos ciegos.
