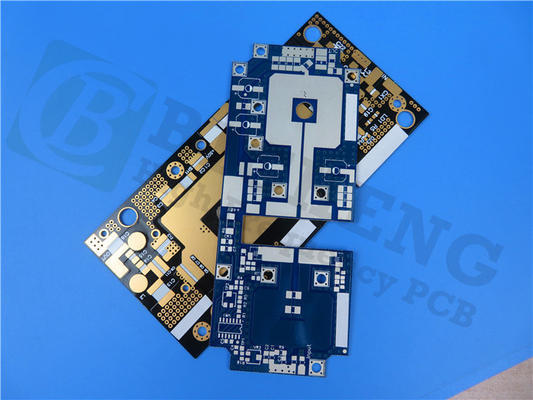

5 milímetros de RF-35TC PCB de doble cara 1OZ placa de circuito

5 milímetros de RF-35TC PCB de doble cara 1OZ placa de circuito

Cuota De Producción: 1 piezas
Precio: USD9.99-99.99/PCS
Embalaje Estándar: Bolsas de vacío+Cartones
Período De Entrega: 8-9 días hábiles
Método De Pago: T/T
Capacidad De Suministro: 5000 PCS por mes
Información detallada
Lugar de origen
China.
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
El material:
RF-35TC
Tamaño del PCB:
48.17 mm x 47.7 mm = 3PCS = 3 tipos, +/- 0.15 mm
Peso de cobre:
1 onza (1.4 ml)
Finalización de la superficie:
Oro de inmersión
Número de capas:
2-layer
espesor del PCB:
0.2 mm
Resaltar:

1OZ RF-35TC PCB

,

5 milímetros de PCB RF-35TC

,

PCB RF-35TC de doble cara

Descripción del Producto

Introducción:
El PCB RF-35TC es un material de alta frecuencia de vanguardia que ofrece el mejor factor de baja disipación y una conductividad térmica excepcional.Diseñados para aplicaciones de RF y microondas de alta potencia, este sustrato de fibra de vidrio lleno de cerámica a base de PTFE proporciona un rendimiento sin precedentes donde minimizar la pérdida de señal y disipar el calor de manera eficiente son críticos.



Características:

Laminado con baja pérdida de conductividad térmica con una constante dieléctrica de 3,5 ± 0,05 a 10 GHz/23°C
Factor de disipación muy bajo de 0,002 a 10 GHz/23°C
Impresionante conductividad térmica de 0,87 W/m/K para 0,5 oz de cobre, 0,92 W/m/K para 1 oz de cobre
Excelente estabilidad dimensional con una CTE baja de 11 ppm/°C (eje X), 13 ppm/°C (eje Y), 34 ppm/°C (eje Z)
Alta fiabilidad térmica con una pérdida de peso del 5% a una temperatura de 436°C
Baja absorción de humedad de sólo 0,05%



VALORES típicos del RF-35TC
Propiedad Método de ensayo Unidad Valor Unidad Valor
DK @10 GHz IPC-650 2.5.5.5.1 (modificado)   3.5   3.5
T.ck(-30 hasta 120°C) IPC-650 2.5.5.5.1 (modificado) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (modificado)   0.0011   0.0011
Descomposición dieléctrica IPC-650 2.5.6 (en el avión, dos pines en aceite) el kV 56.7 el kV 56.7
Resistencia dieléctrica Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: V/mil 570 V/mm 22,441
Resistencia al arco IPC-650 2.5.1 En segundos 304 En segundos 304
Absorción de humedad IPC-650 2.6.2.1 % 0.05 % 0.05
Fuerza de flexión (MD) Se aplicarán las siguientes medidas:4.4 el psi 12,900 N/mm2 88.94
Fuerza de flexión (CD) Se aplicarán las siguientes medidas:4.4 el psi 11,700 N/mm2 80.67
La resistencia a la tracción (MD) Se aplicarán las siguientes medidas:4.19 el psi 9,020 N/mm2 62.19
Resistencia a la tracción (CD) Se aplicarán las siguientes medidas:4.19 el psi 7,740 N/mm2 53.37
Elongación en el punto de ruptura (MD) Se aplicarán las siguientes medidas:4.19 % 1.89 N/mm 1.89
Elongación en el Break (CD) Se aplicarán las siguientes medidas:4.19 % 1.7 % 1.7
Modulo de Young (MD) Se aplicarán las siguientes medidas:4.19 el psi 667,000 N/mm2 4,599
El módulo de Young (CD) Se aplicarán las siguientes medidas:4.19 el psi 637,000 N/mm2 4,392
La proporción de Poisson (MD) Se aplicarán las siguientes medidas:4.19   0.18   0.18
La proporción de Poisson (CD) Se aplicarán las siguientes medidas:4.19   0.23   0.18
Modulo de compresión Las demás partidas de los productos de limpieza°C) el psi 560,000 N/mm2 3,861
Fuerza de flexión (MD) Se aplicarán las siguientes medidas:4.4 el psi 1.46 por 106 N/mm2 10,309
Fuerza de flexión (CD) Se aplicarán las siguientes medidas:4.4 el psi 1.50 por 106 N/mm2 10,076
La resistencia a la exfoliación ((1⁄2 oz.CVH) IPC-650 2.4.8 ((Estres térmico.) Peso en libras/pulgada 7 G/cm3 1.25
Conductividad térmica (sin revestimiento)125°C) Las condiciones de ensayo de los sistemas de ensayo de la norma ASTM F433 (flujo de calor protegido) W/(mK) 0.6 W/(mK) 0.6
Conductividad térmica ((C1/C1,125°C) Las condiciones de ensayo de los sistemas de ensayo de la norma ASTM F433 (flujo de calor protegido) W/(mK) 0.92 W/(mK) 0.92
Conductividad térmica ((CH/CH,125°C) Las condiciones de ensayo de los sistemas de ensayo de la norma ASTM F433 (flujo de calor protegido) W/(mK) 0.87 W/(mK) 0.87
Estabilidad dimensional (MD) El IPC-650-2.4.39 segundos.5.4 ((Después del grabado) mils/in. 0.23 En el caso de los vehículos de motor 0.23
Estabilidad dimensional (CD) El IPC-650-2.4.39 segundos.5.4 ((Después del grabado) mils/in. 0.64 En el caso de los vehículos de motor 0.64
Estabilidad dimensional (MD) El IPC-650-2.4.39 segundos.5.5 ((Estreses térmicos.) mils/in. - No hay nada.04 En el caso de los vehículos de motor - No hay nada.04
Estabilidad dimensional (CD) El IPC-650-2.4.39 segundos.5.5 ((Estreses térmicos.) mils/in. 0.46 En el caso de los vehículos de motor 0.46
Resistencia de la superficie IPC-650 2.5.17.1 ((después de una temperatura elevada.) ¿Qué es eso? 8.33 por 107 ¿Qué es eso? 8.33 por 107
Resistencia de la superficie IPC-650 2.5.17.1 (después de la humedad) ¿Qué es eso? 6.42 por 107 ¿Qué es eso? 6.42 por 107
Resistencia por volumen IPC-650 2.5.17.1 ((después de una temperatura elevada.) Se aplican las siguientes medidas: 5.19 x 108 Se aplican las siguientes medidas: 5.19 x 108
Resistencia por volumen IPC-650 2.5.17.1 (después de la humedad) Se aplican las siguientes medidas: 2.91 por 108 Se aplican las siguientes medidas: 2.91 por 108
CTE ((eje X)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 y sus derivados ppm/°C 11 ppm/°C 11
CTE ((eje Y)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 y sus derivados ppm/°C 13 ppm/°C 13
El eje CTE ((Z)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 y sus derivados ppm/°C 34 ppm/°C 34
Densidad Las demás partidas G/cm3 2.35 G/cm3 2.35
Dureza Se aplicarán los siguientes requisitos:   79.1   79.1
Tensión en la ruptura Se aplicarán las siguientes medidas:4.4 % 0.014 % 0.014
Tensión en el descanso ((CD) Se aplicarán las siguientes medidas:4.4 % 0.013 % 0.013
Calor específico Se aplicarán las siguientes medidas: j/(g°C) 0.94 j/(g°C) 0.94
T.d(2% de pérdida de peso) IPC-650 2.4.24.6/TGA oF: el precio 788 °C 420
T.d(5% de pérdida de peso) IPC-650 2.4.24.6/TGA oF: el precio 817 °C 436



Beneficios:

Tangente de pérdida "mejor en su clase" para la máxima eficiencia e integridad de la señal
Gestión térmica excepcional para disipar el calor de los componentes de alta potencia
Propiedades dieléctricas estables en un amplio rango de temperaturas
Mejora de las ganancias de las antenas y eficiencia de la radiación
Adhesión robusta a láminas de cobre muy finas para diseños de PCB de alta densidad



5 milímetros de RF-35TC PCB de doble cara 1OZ placa de circuito 0



Este PCB rígido de 2 capas cuenta con un núcleo RF-35TC de 0,127 mm (5 mil) con capas de cobre de 35 μm y está construido con los más altos estándares de calidad.la RF-35TC es la elección principal para los diseños de RF y microondas exigentes.



Aplicaciones:
El PCB RF-35TC es ideal para una amplia gama de aplicaciones de alta frecuencia y alta potencia, que incluyen:

Filtros, acopladores y amplificadores de potencia
Antenas y comunicaciones por satélite
Sistemas de radar y detección
Equipo de ensayo y medición
