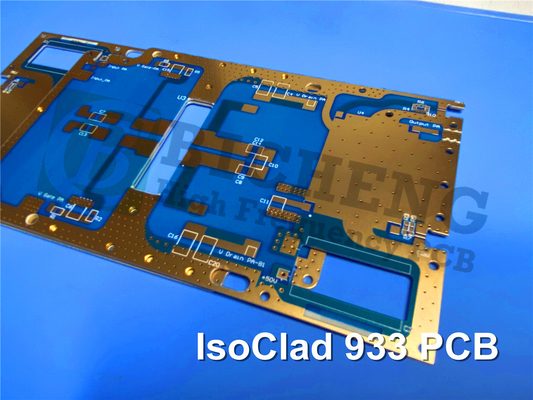

PCB de RF en laminados de 15 milímetros IsoClad 933 Circuitos de inmersión de oro

El Rogers IsoClad 933 es un material de sustrato de placa de circuito impreso (PCB) de alto rendimiento que ofrece excelentes propiedades eléctricas y mecánicas.un proveedor líder de materiales de circuitos avanzados, el IsoClad 933 es un compuesto no tejido de fibra de vidrio/PTFE diseñado para su uso en una amplia gama de aplicaciones, desde antenas conformes hasta sistemas de radar de alta frecuencia.

Composición del material y características clave:
El IsoClad 933 es un material de sustrato de PCB único que utiliza un proceso de fabricación patentado para crear un refuerzo de fibra de vidrio no tejido.Esta construcción permite que el material sea más flexible y conforme en comparación con los laminados de fibra de vidrio tejidos tradicionales, por lo que es adecuado para aplicaciones en las que el circuito final pueda necesitar ser moldeado o doblado.

Las características principales del IsoClad 933 incluyen:

Constante dieléctrica (Dk) de 2,33 a 10 GHz y 23 °C
Factor de disipación (Df) de 0,0016 a 10 GHz y 23 °C
Excepcional resistencia a la peeling de 10 libras por pulgada
Baja absorción de agua del 0,05%
Extremadamente baja salida de gas con 0,03% de TML, 0 CVCM y 0,02% de WVR
Constante dieléctrica muy uniforme en todo el material


Estas características hacen del IsoClad 933 una opción ideal para diseños de circuitos de alta frecuencia y alto rendimiento, donde las propiedades eléctricas consistentes y la estabilidad dimensional son cruciales.

Especificaciones y construcción del PCB:
El PCB Rogers IsoClad 933 ofrecido en esta descripción del producto es un diseño rígido de 2 capas, con los siguientes detalles de construcción:

espesor de cobre: 35 μm en las capas superior e inferior
Material del núcleo: Rogers IsoClad 933 con un grosor de 0,381 mm (15 mils)
Las dimensiones del tablero: 170 mm x 170 mm, con una tolerancia de ±0,15 mm
Traza/espacio mínimo: 4/6 milis
Tamaño mínimo del agujero: 0,3 mm
No hay vías ciegas
El espesor del tablero acabado: 0,5 mm
Peso de cobre acabado: 1 oz (1.4 mil) en las capas exteriores
El espesor del revestimiento: 20 μm
Revestimiento de la superficie: Oro de inmersión
Película de seda: blanca en la capa superior, sin ninguna en la parte inferior
Máscara de soldadura: verde en la capa superior, ninguna en la parte inferior
Prueba eléctrica al 100% antes del envío

La construcción del PCB garantiza un rendimiento y una fiabilidad constantes, cumpliendo con el estándar de calidad IPC-Clase-2.

Aplicaciones:
Antenas conformes
Circuitos de línea recta y de microcírcuitos de línea recta
Sistemas de orientación
Radar y sistemas de guerra electrónica
