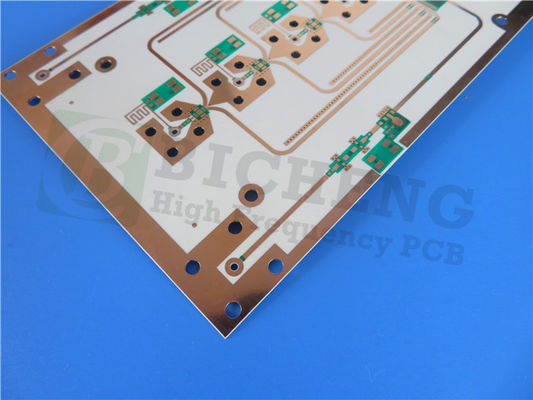

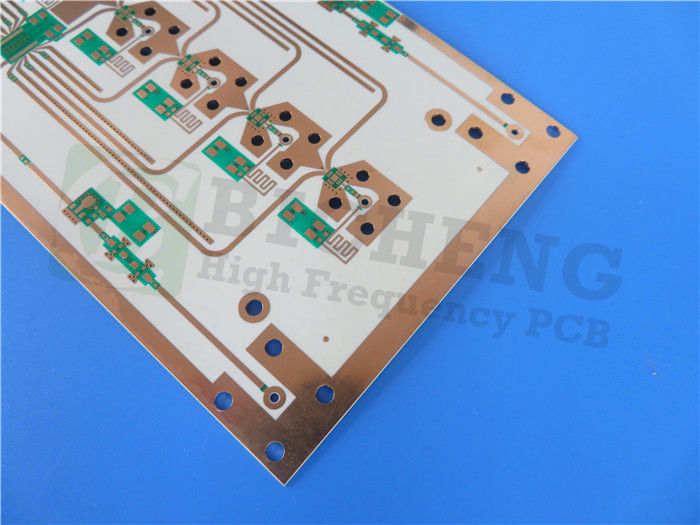

10 mil WL-CT300 PCB de doble cara de inmersión de plata para aplicaciones de alta frecuencia

Presentamos nuestro recientemente enviado PCB basado en WL-CT300. El laminado de cobre revestido de fibra de vidrio cerámico de polímero orgánico WL-CT300 producido por Wangling.El WL-CT300 es un material de alta frecuencia basado en resina termoestableSu composición incluye resina de hidrocarburos, cerámica y tela de fibra de vidrio en la capa dieléctrica,proporcionando excelentes características de baja pérdida esenciales para los diseños de alta frecuenciaCon un procesamiento de PCB simplificado en comparación con los materiales PTFE y una estabilidad y consistencia superiores en los circuitos, el WL-CT300 es un sustituto ideal para productos extranjeros similares.

Características clave:
1La constante dieléctrica de 3,0 a 10 GHz/23°C garantiza una transmisión fiable de la señal en aplicaciones de alta frecuencia.
2Factor de disipación de 0,003 a 10 GHz, minimizando la pérdida de señal y manteniendo la integridad de la señal.
3Excelente coeficiente térmico de constante dieléctrica (TCDK) de 27 ppm/°C, que garantiza un rendimiento estable a diferentes temperaturas.
4- Alta conductividad térmica de 0,41 W/MK, que facilita una disipación de calor eficiente y una gestión térmica.
5Baja absorción de humedad del 0,15%, manteniendo propiedades eléctricas constantes incluso en ambientes húmedos.
6Coeficiente de expansión térmica de cobre (CTE) en el eje X (15 ppm/°C), el eje Y (14 ppm/°C) y el eje Z (31 ppm/°C), reduciendo el riesgo de tensión mecánica y garantizando la estabilidad dimensional.

El acoplamiento de PCB:
El PCB WL-CT300 cuenta con una construcción rígida de 2 capas con especificaciones precisas:


- Copper_layer_1: 35 μm
- WL-CT300 capa de núcleo: 0,254 mm (10 mil)
- Cobre_capas_2: 35 μm

Detalles de la construcción del PCB:
Para satisfacer sus necesidades específicas, el PCB WL-CT300 ofrece los siguientes detalles de construcción:
- Las dimensiones de las placas: 167,8 mm x 91,6 mm, lo que permite un solo PCB en cada orden con una tolerancia estrecha de +/- 0,15 mm.
- Traza/Espacio mínimo: 4/5 mils, lo que permite diseños de circuitos complejos y alta densidad de embalaje.
- Tamaño mínimo del orificio: 0,3 mm, proporcionando flexibilidad para el montaje de los componentes.
- No hay vías ciegas, simplificando el proceso de fabricación.
- espesor del cartón acabado: 0,3 mm, lo que contribuye a su factor de forma compacto.
- Peso de cobre acabado: 1 oz (1.4 mils) en las capas exteriores, lo que garantiza una robusta conductividad y durabilidad.
- El espesor del revestimiento: 20 μm, lo que favorece una interconexión fiable entre las capas.
- acabado superficial: plata de inmersión, mejora la soldadura y la resistencia a la corrosión.
- Sin serigrafía superior o inferior o máscara de soldadura, lo que resulta en una apariencia limpia y minimalista.
- Cada PCB se somete a una prueba eléctrica exhaustiva del 100% antes del envío, asegurando su cumplimiento de las normas de calidad.

Las estadísticas de PCB:
Este PCB admite un total de 41 componentes, con 190 almohadillas disponibles para la integración de componentes sin fisuras.No hay almohadillas SMT en el fondoCon 162 vías y 2 redes, este PCB facilita el enrutamiento eficiente de señales y la conectividad.

Artwork y estándares:
Este PCB acepta la ilustración de Gerber RS-274-X, simplificando el proceso de fabricación. Se adhiere al estándar IPC-Clase-2, asegurando una alta fiabilidad y rendimiento. Este PCB está disponible en todo el mundo,hacer que sea fácilmente accesible para diversas aplicaciones.

Aplicaciones típicas:
El PCB WL-CT300 encuentra aplicaciones en una amplia gama de industrias, incluyendo:
- Antenas de estaciones base y antenas satelitales para una comunicación inalámbrica fiable.
- Radar automotriz, sensores y sistemas de navegación para asistencia avanzada al conductor.
- Amplificadores de potencia para una amplificación eficiente de la señal.
- Cabezas de alta frecuencia para comunicaciones por satélite.
- Dispositivos de RF y filtros para la manipulación precisa de la señal.
- las antenas WIMAX y las antenas distribuidas para comunicaciones inalámbricas de banda ancha.

Con sus características excepcionales, cumplimiento de estándares y disponibilidad global, el PCB WL-CT300 es una opción confiable para aplicaciones de alta frecuencia en varias industrias.
