Cuota De Producción: | 1 piezas |
Precio: | USD9.99-99.99/PCS |
Embalaje Estándar: | Bolsas de vacío+Cartones |
Período De Entrega: | 8-9 días hábiles |
Método De Pago: | T/T |
Capacidad De Suministro: | 5000 PCS por mes |
Introducción de un PCB recién enviado que está fabricado con Rogers AD250C material de microondas y laminado RF.Este PCB rígido de 2 capas combina química de compuestos avanzada y técnicas de construcción para ofrecer un rendimiento sin precedentes para la infraestructura de telecomunicaciones de hoy.
Características clave:
Rogers AD250C laminados de grado de antena PTFE reforzados con vidrio tejido: El PCB AD250 utiliza laminados de alta calidad que proporcionan una resistencia mecánica y resistencia excepcionales.
Constante dieléctrica controlada: Con una constante dieléctrica baja y estrechamente controlada de 2.50, el PCB AD250 garantiza una integridad óptima de la señal y una transmisión eficiente a través de un amplio rango de frecuencias.
Tangente de baja pérdida: el PCB AD250 cuenta con una tangente de baja pérdida impresionante (< 0,002 a 10 GHz), lo que permite un rendimiento excepcional del circuito en todas las bandas de frecuencia inalámbricas típicas.
Excelente estabilidad dimensional: el PCB AD250 ofrece una excelente estabilidad dimensional, lo que conduce a un rendimiento de circuito repetible y a mejores rendimientos de fabricación.También mejora la confiabilidad de los laminados de hueco atravesado (PTH) en comparación con los laminados típicos a base de PTFE.
PIM muy bajo: con una clasificación PIM excepcional de -159 dBc a 30 mil y 1900 MHz, el PCB AD250 garantiza un excelente rendimiento de la antena y minimiza la pérdida de rendimiento asociada con problemas relacionados con PIM.
Constante dieléctrica controlada (±0,05): el PCB AD250 proporciona una constante dieléctrica controlada,garantizando un rendimiento repetible del circuito y un mayor grado de estabilidad durante los cambios de temperatura.
Propiedad | Método de ensayo | Unidad | TSM-DS3 | Unidad | TSM-DS3 |
Dk | IPC-650 2.5.5.3 | 3.00 | 3.00 | ||
TcK (-30 a 120 °C) | IPC-650 2.5.5.5.1 (modificado) | ppm | 5.4 | ppm | 5.4 |
Df | IPC-650 2.5.5.5.1 (modificado) | 0.0011 | 0.0011 | ||
Descomposición dieléctrica | IPC-650 2.5.6 (ASTM D 149) | el kV | 47.5 | el kV | 47.5 |
Resistencia dieléctrica | Las condiciones de ensayo de los productos de la categoría A se aplicarán a los productos de la categoría A. | V/mil | 548 | V/mm | 21,575 |
Resistencia al arco | IPC-650 2.5.1 | En segundos | 226 | En segundos | 226 |
Absorción de humedad | IPC-650 2.6.2.1 | % | 0.07 | % | 0.07 |
Fuerza de flexión (MD) | ASTM D 790/ IPC-650 2.4.4 | el psi | 11,811 | N/mm2 | 81 |
Fuerza de flexión (CD) | ASTM D 790/ IPC-650 2.4.4 | el psi | 7,512 | N/mm2 | 51 |
Resistencia a la tracción (MD) | Se aplicarán las siguientes medidas:4.19 | el psi | 7,030 | N/mm2 | 48 |
Resistencia a la tracción (CD) | Se aplicarán las siguientes medidas:4.19 | el psi | 3,830 | N/mm2 | 26 |
Elongado en el momento de la ruptura (MD) | Se aplicarán las siguientes medidas:4.19 | % | 1.6 | % | 1.6 |
Elongación en la ruptura (CD) | Se aplicarán las siguientes medidas:4.19 | % | 1.5 | % | 1.5 |
Modulo de los jóvenes (MD) | Se aplicarán las siguientes medidas:4.19 | el psi | 973,000 | N/mm2 | 6,708 |
Modulo de los jóvenes (CD) | Se aplicarán las siguientes medidas:4.19 | el psi | 984,000 | N/mm2 | 6,784 |
El índice de Poisson (MD) | Se aplicarán las siguientes medidas:4.19 | 0.24 | 0.24 | ||
La proporción de Poisson (CD) | Se aplicarán las siguientes medidas:4.19 | 0.20 | 0.20 | ||
Modulo de compresión | Las demás partidas de los productos incluidos en el anexo.C) Las | el psi | 310,000 | N/mm2 | 2,137 |
Modulo de flexión (MD) | Se aplicarán las siguientes medidas:4.4 | KPSI | 1,860 | N/mm2 | 12,824 |
Modulo de flexión (CD) | Se aplicarán las siguientes medidas:4.4 | KPSI | 1,740 | N/mm2 | 11,996 |
Resistencia al pelado (CV1) | IPC-650 2.4.8 Sec 5.2.2 (TS) | En libras | 8 | N/mm | 1.46 |
Conductividad térmica (sin revestimiento) | Se aplicarán los siguientes requisitos: | En el caso de las empresas de la Unión Europea | 0.65 | En el caso de las empresas de la Unión Europea | 0.65 |
Estabilidad dimensional (MD) | IPC-650 2.4.39 Sección 5.4 (Después de horneado) | mils/in. | 0.21 | En el caso de los vehículos de motor | 0.21 |
Estabilidad dimensional (CD) | IPC-650 2.4.39 Sección 5.4 (Después de horneado) | mils/in. | 0.20 | En el caso de los vehículos de motor | 0.20 |
Estabilidad dimensional (MD) | IPC-650 2.4.39 Sección 5.5 (TS) | mils/in. | 0.15 | En el caso de los vehículos de motor | 0.15 |
Estabilidad dimensional (CD) | IPC-650 2.4.39 Sección 5.5 (TS) | mils/in. | 0.10 | En el caso de los vehículos de motor | 0.10 |
Resistencia de la superficie | IPC-650 2.5.17.1 Sec. 5.2.1 (ET) | ¿Qué es eso? | 2.3 x 10 ^ 6 | ¿Qué es eso? | 2.3 x 10 ^ 6 |
Resistencia de la superficie | IPC-650 2.5.17.1 Sec. 5.2.1 (HC) | ¿Qué es eso? | 2.1 x 10^7 | ¿Qué es eso? | 2.1 x 10^7 |
Resistencia por volumen | IPC-650 2.5.17.1 Sec. 5.2.1 (ET) | Se aplican las siguientes medidas: | 1.1 x 10^7 | Se aplican las siguientes medidas: | 1.1 x 10^7 |
Resistencia por volumen | IPC-650 2.5.17.1 Sec. 5.2.1 (HC) | Se aplican las siguientes medidas: | 1.8 x 10 ^ 8 | Se aplican las siguientes medidas: | 1.8 x 10 ^ 8 |
CTE (eje x) (RT a 125oC) | IPC-650 2.4.41/TMA | ppm/oC | 10 | ppm/oC | 10 |
CTE (eje y) (RT a 125oC) | IPC-650 2.4.41/TMA | ppm/oC | 16 | ppm/oC | 16 |
CTE (eje z) (RT a 125oC) | IPC-650 2.4.41/TMA | ppm/oC | 23 | ppm/oC | 23 |
Densidad (gravedad específica) | Las demás partidas | G/cm3 | 2.11 | G/cm3 | 2.11 |
Dureza | Las medidas de seguridad se aplicarán a los vehículos de las categorías A y B. | 79 | 79 | ||
Td (2% de pérdida de peso) | IPC-650 2.4.24.6 (TGA) | oC | 526 | oC | 526 |
Td (5% de pérdida de peso) | IPC-650 2.4.24.6 (TGA) | oC | 551 | oC | 551 |
Beneficios:
Rendimiento de circuito incomparable: el PCB AD250 garantiza un excelente rendimiento de circuito en todas las bandas de frecuencia inalámbricas típicas, garantizando una comunicación sin fisuras y una transmisión óptima de la señal.
Mejora de la eficiencia de la antena: Con su baja pérdida de tangente y constante dieléctrica controlada, el PCB AD250 maximiza la eficiencia de la antena,que mejora las capacidades de recepción y transmisión de señales.
Estabilidad fiable Dk: la construcción cerámica del PCB AD250 proporciona un mayor grado de estabilidad constante dieléctrica durante los cambios de temperatura,garantizar el rendimiento constante del circuito en condiciones ambientales variables.
Material de los PCB: | Laminados de PTFE de fibra de vidrio tejida con relleno cerámico |
Nombramiento: | TSM-DS3 |
Constante dieléctrica: | 3 +/- 0.05 |
Factor de disipación | 0.0011 |
Número de capas: | PCB de una sola cara, de dos caras, de varias capas, PCB híbrido |
Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
espesor dieléctrico | 5 mil (0,127 mm), 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm), 90 mil (2,286 mm) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
El acabado de la superficie: | Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, ENEPIG, OSP, cobre desnudo, oro puro, etc. |

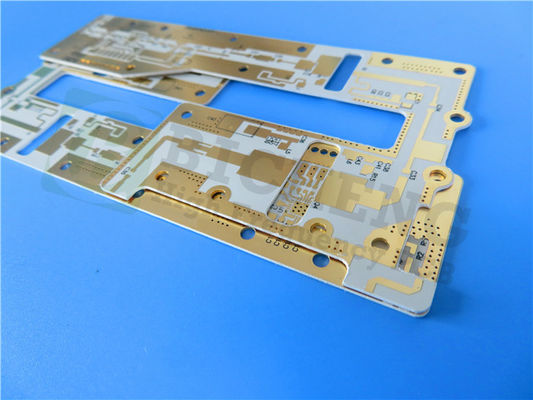

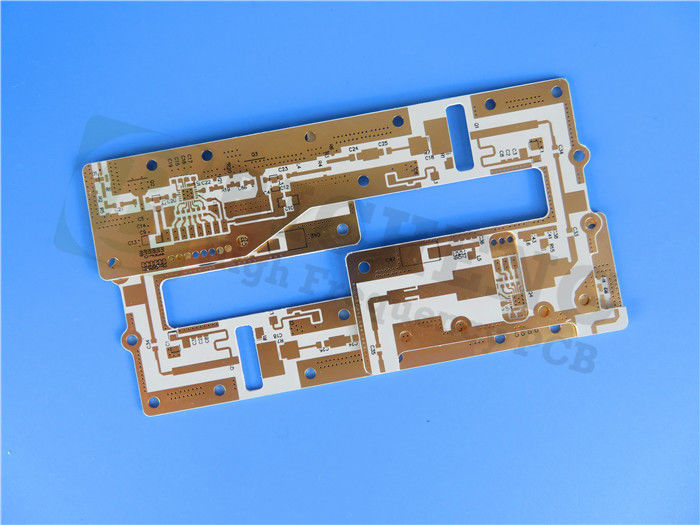

Este PCB es una placa de circuito impreso rígido de 2 capas con una pila bien optimizada para un excelente rendimiento. La pila consiste en una capa de cobre en el lado superior, con un grosor de 35 μm,seguido de la capa central TSM-DS3, de 0,127 mm (5 mil) de espesor, y por último, otra capa de cobre en el lado inferior, también de 35 μm. Esta pila garantiza una transmisión fiable de la señal y una gestión térmica eficiente.
Cuando se trata de detalles de construcción, este PCB ofrece especificaciones precisas para satisfacer sus requisitos.con una tolerancia estrecha de +/- 0.15 mm. El espacio mínimo de trazabilidad se establece en 4/7 mils, lo que permite diseños de circuitos intrincados. El tamaño mínimo del orificio es de 0.4 mm, lo que proporciona flexibilidad para el montaje de componentes.
Este PCB tiene un espesor de placa terminada de 0,2 mm, lo que contribuye a su factor de forma compacto.garantizar una conductividad y una durabilidad sólidas. El espesor de la chapa es de 20 μm, lo que promueve una interconexión confiable entre capas. El acabado de la superficie se logra con plata de inmersión, lo que mejora la solderabilidad y la resistencia a la corrosión.
En términos estéticos, este PCB no tiene una pantalla de seda en la parte superior o inferior, lo que le da una apariencia limpia y minimalista.que permite la inspección visual directa de las huellas de cobreAntes del envío, cada PCB se somete a una prueba eléctrica completa al 100% para asegurarse de que cumple con las especificaciones y estándares de calidad requeridos.
Apoya un total de 36 componentes, con 163 almohadillas disponibles para la integración de componentes sin fisuras.No hay almohadillas SMT en el fondoCon 151 vías y 2 redes, el PCB facilita el enrutamiento y la conectividad de señales eficientes.
Tipo de obra de arte suministrada:El Gerber RS-274-X
Norma aceptada:Clasificación IPC-2
Disponibilidad:en todo el mundo
Algunas aplicaciones típicas:
Las demás máquinas
Antennas de matriz en fase
Manifestos de radar
Antenna de onda mm/automóvil
Perforación de petróleo
Pruebas de semiconductores/ATE
