Introducción del PCB RT/duroide 6035HTC, una solución de alto rendimiento diseñada para aplicaciones de RF y microondas de alta potencia.Fabricado con materiales avanzados de circuitos de alta frecuencia de Rogers Corporation, este PCB ofrece una fiabilidad excepcional y capacidades de manejo de energía.
Características:
DK: 3,5 +/- 0,05 a 10 GHz y 23°C
Factor de disipación: 0,0013 a 10 GHz/23°C
Coeficiente térmico de la constante dieléctrica: -66 ppm/°C
Absorción de humedad: 0,06%
Conductividad térmica: 1,44 W/m/K a 80 °C
CTE (coeficiente de expansión térmica): eje X: 19 ppm/°C, eje Y: 19 ppm/°C, eje Z: 39 ppm/°C
| Propiedad |
NT1combustible |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.50 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
3.6 |
Z. |
|
8 GHz - 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación |
0.0013 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
-66 años |
Z. |
ppm/°C |
-50 °C a 150 °C |
Mod IPC-TM-650, 2.5.5.5 |
| Resistencia por volumen |
108 |
|
MΩ.cm |
A. No |
Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 |
| Resistencia de la superficie |
108 |
|
MΩ |
A. No |
Se trata de un sistema de control basado en el código IPC-TM-650.5.17.1 |
| Estabilidad dimensional |
-0.11 -0. No lo sé.08 |
CMD MD |
Se aplicará el método siguiente: |
0.030" 1 oz de papel de aluminio EDC espesor después de la grabación "+E4/105 |
IPC-TM-650 2.4.39A |
| Modulo de tracción |
329 244 |
En el caso de las personas con discapacidad |
KPSI |
40 horas @23°C/50RH |
Las demás partidas |
| Absorción de agua |
0.06 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Coeficiente de expansión térmica (-50 °C a 288 °C) |
19 19 39 |
X Y Z |
ppm/°C |
23°C / 50% de H.R. |
IPC-TM-650 2.4.41 |
| Conductividad térmica |
1.44 |
|
P/m/k |
80 °C |
Las demás partidas |
| Densidad |
2.2 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
7.9 |
|
Plí |
20 segundos @ 288 °C |
IPC-TM-650 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Beneficios:
Alta conductividad térmica: permite una disipación de calor eficiente y temperaturas de funcionamiento más bajas para aplicaciones de alta potencia.
Excelente rendimiento de alta frecuencia: La baja pérdida de inserción y la fiable estabilidad térmica de las huellas garantizan una integridad óptima de la señal.
Manejo de potencia superior: diseñado para manejar aplicaciones de RF y microondas de alta potencia con una confiabilidad excepcional.

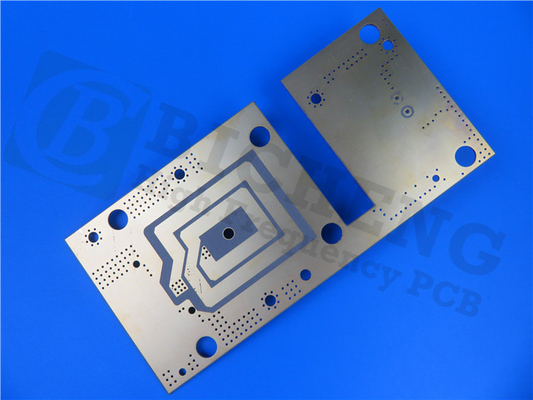

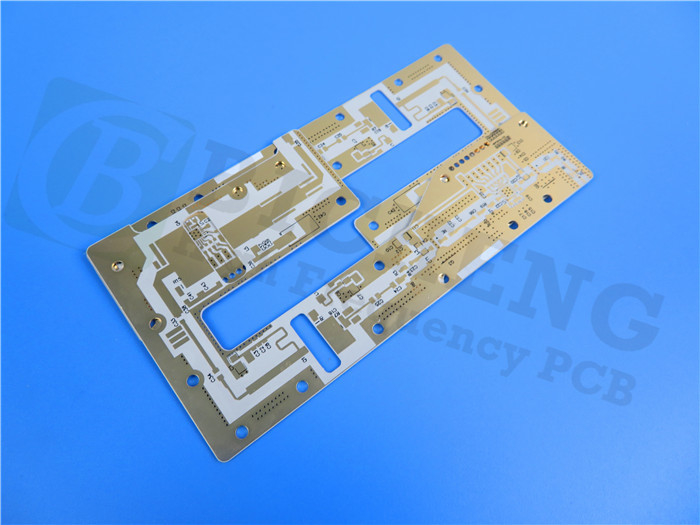

El PCB RT/duroide 6035HTC es un PCB rígido de 2 capas con un espesor de capa de cobre de 35 μm en cada lado y un grosor de núcleo RT/duroide 6035HTC de 0,254 mm (10 mils).91 mm x 108.31mm, proporciona un amplio espacio para sus diseños manteniendo un factor de forma compacto.
Este PCB admite diseños de circuitos complejos y precisos, ofreciendo un espacio mínimo de 4/5 milis y un tamaño mínimo de agujero de 0.3 mm. Tiene un grosor de placa terminada de 0.3 mm y un peso de cobre acabado de 1 oz (1.4 mils) en las capas exteriores, garantizando la durabilidad y fiabilidad.
| Material de los PCB: |
Compuestos de PTFE llenos de cerámica |
| Nombramiento: |
NT1cultura de las especies |
| Constante dieléctrica: |
3.50 ± 0.05 |
| Número de capas: |
Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor del laminado: |
10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc. |
El RT/duroide 6035HTC PCB se somete a pruebas rigurosas, con pruebas eléctricas 100% realizadas antes del envío, cumpliendo con los estándares de calidad IPC-Clase-2.garantizar un fácil acceso a esta solución de alto rendimiento.
Con 35 componentes, 112 almohadillas totales, 74 almohadillas a través del agujero, 38 almohadillas SMT superiores y 64 vías, el RT/duroide 6035HTC PCB ofrece versatilidad y flexibilidad para sus diseños.Encuentra aplicaciones en amplificadores de RF y microondas de alta potencia, amplificadores de potencia, acopladores, filtros, combinadores y divisores de potencia.
