Datos del producto:
Pago y Envío Términos:
|
El material: | RT/Duroid 5880 | Tamaño del PCB: | Se trata de una muestra de las características de los productos de la categoría 1 del anexo I del Re |
---|---|---|---|
Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Lata de la inmersión |
Número de capas: | 2-layer | espesor del PCB: | 0,2 milímetros |
Resaltar: | 1OZ Circuitos de RF PCB,Circuitos RF de inmersión de estaño PCB,5mil RT duroide 5880 PCB |

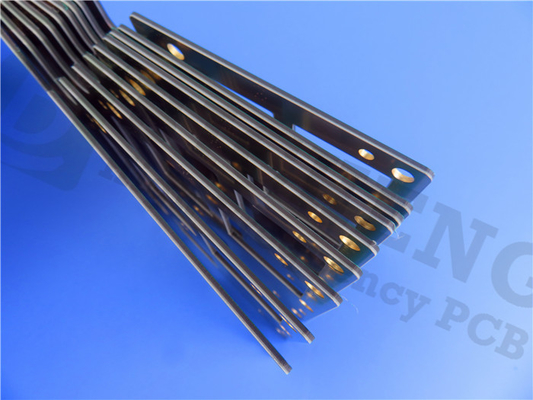

Presentamos nuestro nuevo PCB en laminados RT/duroide 5880.Combina los compuestos de PTFE con microfibras de vidrio para ofrecer un rendimiento excepcional en aplicaciones de alta frecuencia y banda anchaCon su baja constante dieléctrica (Dk) y baja pérdida dieléctrica, este PCB está diseñado para satisfacer los requisitos más exigentes de los sistemas electrónicos modernos.
Los laminados RT/duroide 5880 cuentan con una constante dieléctrica de 2,2 con una tolerancia de 0,02 a 10 GHz/23°C. Esto garantiza una transmisión de señal constante y fiable,que permite un funcionamiento de alta frecuencia preciso y precisoCon un factor de disipación de 0.0009 a 10 GHz, este PCB minimiza la pérdida de energía, maximizando la integridad de la señal.
La estabilidad térmica es un factor clave en las aplicaciones de alta frecuencia, y el RT/duroid 5880 sobresale en este aspecto.garantizar un rendimiento estable en condiciones de temperatura variablesSu baja absorción de humedad del 0,02% contribuye a su excepcional fiabilidad, incluso en ambientes de alta humedad.
NT1valor típico | ||||||
Propiedad | NT1cambio de información | Dirección | Unidades | Condición | Método de ensayo | |
Constante dieléctrica,ε Proceso | 2.20 2.20±0.02 de las especificaciones. |
Z. | No incluido | C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Constante dieléctrica,εDiseño | 2.2 | Z. | No incluido | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
Factor de disipación, tanδ | 0.0004 0.0009 |
Z. | No incluido | C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Coeficiente térmico de ε | - 125 años. | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 | |
Resistencia por volumen | 2 por 107 | Z. | No más | En el caso de la Comunidad | Las demás partidas | |
Resistencia de la superficie | 3 por 107 | Z. | ¿ Qué es eso? | En el caso de la Comunidad | Las demás partidas | |
Calor específico | 0.96(0.23) | No incluido | j/g/k (cal/g/c) |
No incluido | Calculado | |
Modulo de tracción | Prueba a 23°C | Prueba a 100 °C | No incluido | MPa (kpsi) | A. No | Las demás partidas |
1070(156) | 450 ((65) | X. | ||||
860(125) | 380 ((55) | Y | ||||
El estrés supremo | 29(4.2) | 20(2.9) | X. | |||
27(3.9) | 18(2.6) | Y | ||||
La última cepa | 6 | 7.2 | X. | % | ||
4.9 | 5.8 | Y | ||||
Modulo de compresión | 710(103) | 500(73) | X. | MPa (kpsi) | A. No | Las demás partidas |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z. | ||||
El estrés supremo | 27(3.9) | 22(3.2) | X. | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43 (6.3) | Z. | ||||
La última cepa | 8.5 | 8.4 | X. | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z. | ||||
Absorción de humedad | 0.02 | No incluido | % | 0.62" (~ 1.6mm) D48 / 50 | Las demás partidas | |
Conductividad térmica | 0.2 | Z. | P/m/k | 80 °C | Las demás partidas | |
Coeficiente de expansión térmica | 31 48 237 |
X. Y Z. |
ppm/°C | 0 a 100 °C | IPC-TM-650 2.4.41 | |
Td el tiempo | 500 | No incluido | °C TGA | No incluido | Las demás partidas | |
Densidad | 2.2 | No incluido | Gm/cm3 | No incluido | Las demás partidas | |
Pelucas de cobre | 31.2 ((5.5) | No incluido | Plí ((N/mm) | 1 oz ((35 mm) de lámina EDC después del flotador de soldadura |
IPC-TM-650 2.4.8 | |
Flamabilidad | V-0 | No incluido | No incluido | No incluido | Sección 94 | |
Proceso libre de plomo compatible | - ¿ Qué? | No incluido | No incluido | No incluido | No incluido |
El RT/duroid 5880 PCB ofrece propiedades eléctricas uniformes en un amplio rango de frecuencias, por lo que es adecuado para diversas aplicaciones de alta frecuencia.el moldeadoEl material es resistente a los disolventes y reactivos utilizados para el grabado o el revestimiento de bordes y agujeros.mejorar aún más su durabilidad y longevidad.
Con una reputación bien establecida, el RT/duroide 5880 es un material confiable y probado en la industria.garantizar el rendimiento óptimo y la integridad de la señal.
La pila de PCB consiste en un PCB rígido de 2 capas con capas de cobre de 35 μm de cada lado y un núcleo RT/duroide 5880 de grosor de 0,127 mm (5 mil).ofrece un diseño compacto y eficiente para sus diseños.
Este PCB admite diseños de circuitos complejos y precisos con un espacio mínimo de 5/5 milis y un tamaño mínimo de agujero de 0.4 mm. Tiene un grosor de placa terminada de 0.2 mm y un peso de cobre acabado de 1 oz (1.4 mils) en las capas exteriores, garantizando la durabilidad y fiabilidad.
El RT/duroid 5880 PCB se somete a pruebas rigurosas, con pruebas eléctricas 100% realizadas antes del envío, cumpliendo con los estándares de calidad IPC-Clase-2.garantizar un fácil acceso a esta solución de alto rendimiento.
Con 7 componentes, 18 almohadillas totales, 9 almohadillas de agujero, 9 almohadillas SMT superiores y 6 vías, el RT/duroide 5880 PCB ofrece flexibilidad y versatilidad para sus diseños.incluidas las antenas de banda ancha de aerolíneas comerciales, circuitos de microstrips y stripline, aplicaciones de ondas milimétricas, sistemas de radar, sistemas de guía y antenas de radio digitales punto a punto.
Elija el RT/duroid 5880 PCB para liberar todo el potencial de alto rendimiento de frecuencia en sus aplicaciones avanzadas.
