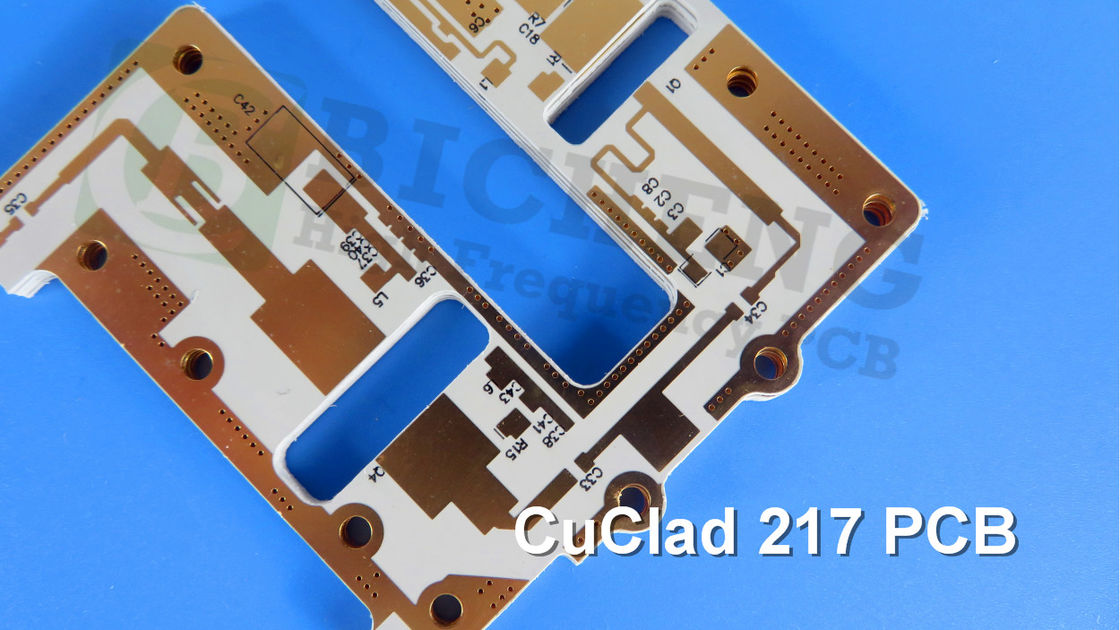

10 mil CuClad 217 PCB de 2 capas de 0,3 mm de plata de inmersión

Presentamos el CuClad 217 PCB, un producto recién vendido que aprovecha las características avanzadas de los laminados Rogers CuClad 217.de fibra de vidrio tejida con compuestos de PTFE controlados con precisiónEl PCB CuClad 217 destaca por su impresionante rendimiento, ofreciendo una baja constante dieléctrica (Dk) de 2,17 o 2.20Su construcción cruzada asegura la isotropía eléctrica y mecánica dentro del plano, lo que resulta en una mayor propagación de la señal y una relación superior de señal a ruido.

Características clave:

Constante dieléctrica: DK 2,17 o 2,2 a 10 GHz / 1MHz
Factor de disipación: 0,0009 a 10 GHz
Baja absorción de humedad: 0,02%
Fuerza de peeling fuerte: 14 libras / pulgada
Baja desgasificación: pérdida total de masa (TML) 0,01%, material volátil condensable recogido (CVCM) 0,01%, recuperación de vapor de agua 0 (WVR)
Fibra de vidrio tejida entrelazada con alta proporción de PTFE y vidrio
Mejora de la uniformidad de la constante dieléctrica


Beneficios:

Dk estable en un amplio rango de frecuencias
Permite anchos de línea más amplios para una menor pérdida de inserción
Bajas pérdidas de circuito en altas frecuencias
Mejora de la estabilidad dimensional para la flexibilidad del diseño
Permite cumplir con especificaciones estrictas
Isotropía eléctrica y mecánica en el plano X-Y
Ideal para circuitos sensibles a las variaciones de la constante dieléctrica

Con una pila rígida de 2 capas, el PCB CuClad 217 consta de una capa de cobre de 35 μm, un núcleo Rogers CuClad 217 de 0,254 mm (10 mil) y otra capa de cobre de 35 μm.

Viene con dimensiones precisas de 106,8 mm x 51,8 mm (1 PCS) con una tolerancia de +/- 0,15 mm. El PCB admite un espacio mínimo de 6/5 mil y un tamaño mínimo de agujero de 0,35 mm.No incluye vías ciegasCon un espesor de tablero acabado de 0,3 mm y un peso de cobre acabado de 1 oz (1,4 mil) en las capas exteriores, el PCB CuClad 217 garantiza un rendimiento óptimo.Cuenta con un grosor de 20 μm a través del revestimiento y un acabado de superficie plateado de inmersión para una excelente conductividad y resistencia a la corrosión.

Cada PCB se somete a una rigurosa prueba eléctrica del 100% antes del envío para garantizar una funcionalidad óptima.

Con 27 componentes y un total de 103 almohadillas, incluidas 78 almohadillas de agujero y 25 almohadillas de tecnología de montaje de superficie superior (SMT), el CuClad 217 PCB ofrece una amplia flexibilidad para varios diseños.Tiene 15 vías y 2 redes., lo que permite un enrutamiento y una conectividad eficientes de las señales.

Cumple con los estándares de calidad IPC-Clase 2, el CuClad 217 PCB garantiza un alto rendimiento de calidad y fiabilidad.permitiendo a los clientes de diferentes lugares experimentar sus características excepcionales.

El CuClad 217 PCB encuentra aplicaciones en una variedad de campos, incluidos radares, contramedidas electrónicas, medidas de soporte electrónico y componentes de microondas como LNA, filtros y acopladores.Sus propiedades superiores lo convierten en una opción ideal para aplicaciones electrónicas exigentes que requieren un alto rendimiento y fiabilidad.
