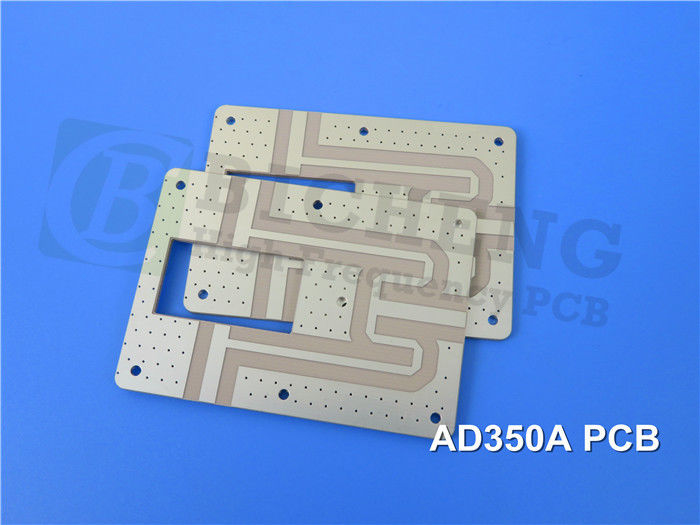

2 capas AD350A PCB 0.8mm 30mil Inmersión de plata sin serigrafía

Introducción de un PCB recientemente enviado que está destinado a aplicaciones de alta potencia y entornos de temperaturas extremas.Material compuesto a base de PTFE, que ofrece una conductividad térmica excepcional y un bajo coeficiente de expansión térmica (CTE).

El PCB AD350A cuenta con una constante dieléctrica bien controlada de 3.50, con una tolerancia de -0,05 a 10 GHz/23°C, garantizando un rendimiento eléctrico constante.minimizando la pérdida de señal y la distorsión para un rendimiento superior del circuitoCon una temperatura de descomposición (Td) superior a 500 °C, el PCB presenta una destacada estabilidad térmica, lo que le permite resistir al calor extremo y a las duras condiciones ambientales.

Diseñado para mantener su forma mecánica durante el manejo y el funcionamiento, el PCB AD350A ofrece una excelente estabilidad dimensional,que permite un rendimiento repetible del circuito y mejora los rendimientos de fabricaciónTambién proporciona una adhesión superior de agujero atravesado (PTH), mejorando la fiabilidad y durabilidad general.

El PCB AD350A tiene una tasa de absorción de humedad del 0,1%, lo que garantiza la integridad estructural incluso en ambientes húmedos.garantizar altos niveles de seguridad y fiabilidadCon su bajo índice de intermodulación pasiva (PIM) de -159/-163 dBc, refleja 43 dBm de tonos barridos a 1900 MHz, S1/S1, el PCB reduce la interferencia de la señal y mejora el rendimiento general del sistema.

Este PCB es una construcción rígida de 2 capas con capas de cobre en ambos lados.El espesor del tablero terminado es 0.8 mm, con un peso de cobre de 1 oz (1.4 mils) en las capas exteriores. Las vías tienen un grosor de recubrimiento de 20 μm.proporcionando una excelente conductividad y resistencia a la corrosiónEn particular, no hay silkscreen o máscara de soldadura en el lado superior o inferior.

Con un tamaño de placa de 111,56 mm x 58,26 mm, este PCB cumple con los estándares IPC-Clase 2, lo que garantiza una fabricación y un rendimiento de alta calidad.garantizar la calidad y la fiabilidadEstá disponible para su compra en todo el mundo, por lo que es fácilmente accesible para los clientes de diferentes regiones.

El PCB AD350A de alta conductividad térmica es adecuado para diversas aplicaciones, incluidas las antenas de las estaciones base de infraestructura celular, los sistemas de antenas telemáticas automotrices,y antenas de radio por satélite comercialesExperimente la excepcional conductividad térmica y fiabilidad del PCB AD350A, potenciando sus diseños de alta potencia con un rendimiento superior y capacidades de gestión térmica.
