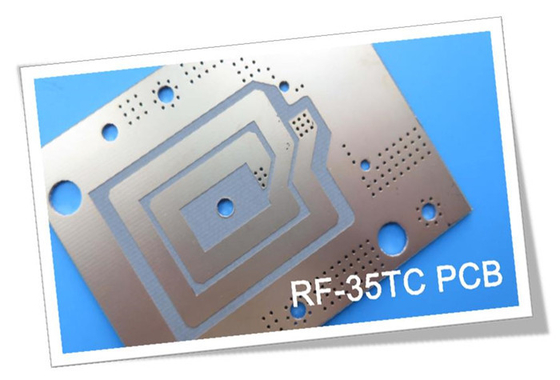

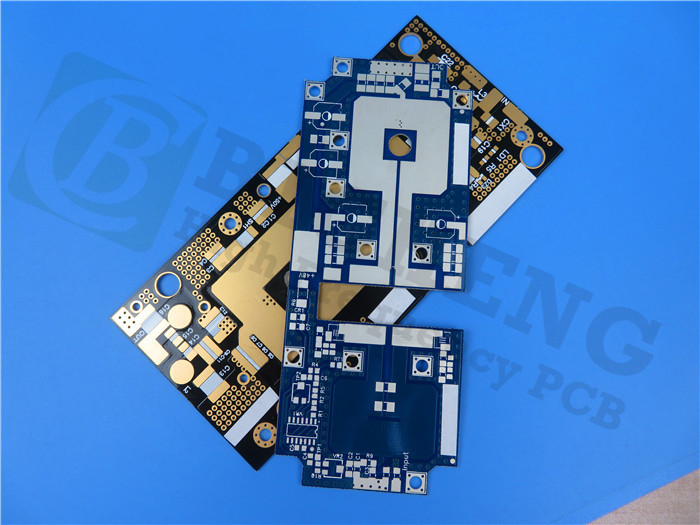

Presentamos la PCB recién enviada basada en RF-35.
RF-35, un laminado de cerámica orgánica de vanguardia de la reconocida familia de productos ORCER de Taconic, reúne la experiencia de la tecnología de relleno cerámico y la fibra de vidrio recubierta de PTFE.Con su refuerzo de vidrio tejido, el RF-35 emerge como la mejor opción para aplicaciones comerciales de radiofrecuencia y microondas de alto volumen y rentables.Supera los materiales epóxicos estándar en aspectos críticos, como una excepcional resistencia al pelado para cobre de 1/2 onza y 1 onza, lo que lo hace ideal para situaciones que requieren retrabajo.Además, su tasa de absorción de humedad ultrabaja y su bajo factor de disipación minimizan el cambio de fase con la frecuencia, lo que garantiza un rendimiento óptimo.
Características clave:
- Constante dieléctrica a 1,9GHz: 3,5
- Factor de disipación a 1,9 GHz: 0,0018
- Ruptura Dieléctrica: 41 kV
- X CTE: 19 ppm/°C
- Y CTE: 24 ppm/°C
- Z CTE: 64 ppm/°C
- Inflamabilidad: UL-94 V0
Beneficios:
- Bajo costo: solución rentable para producción de gran volumen
- Excelente resistencia al pelado: garantiza una adhesión robusta, lo que facilita el retrabajo
- Factor de disipación excepcionalmente bajo: Minimiza el cambio de fase para un rendimiento confiable
- Baja absorción de humedad: Mantiene la estabilidad y el rendimiento en condiciones variables
- Suavidad de superficie mejorada: permite la colocación precisa de trazas y componentes
| Propiedad |
Método de prueba |
Unidad |
Valor |
Unidad |
Valor |
| Constante dieléctrica a 1,9 GHz |
IPC-TM 650 2.5.5 |
|
3.5 |
|
3.5 |
| Factor de disipación a 1,9 GHz |
IPC-TM 650 2.5.5 |
|
0.0018 |
|
0.0018 |
| Absorción de humedad (.060") |
IPC-TM 650 2.6.2.1 |
% |
0,02 |
% |
0,02 |
| Resistencia al pelado (1/2 oz de cobre) |
IPC-TM 650 2.4.8 |
libras/pulgada lineal |
>8.0 |
N/mm |
>1,5 |
| Resistencia al pelado (1 oz de cobre) |
IPC-TM 650 2.4.8 |
libras/pulgada lineal |
>10.0 |
N/mm |
>1.8 |
| Ruptura dieléctrica |
IPC-TM 650 2.5.6 |
kV |
41 |
kV |
41 |
| Resistividad de volumen |
IPC-TM 650 2.5.17.1 |
Mohmios/cm |
1,26 x 109 |
Mohmios/cm |
1,26 x 109 |
| Resistividad de superficie |
IPC-TM 650 2.5.17.1 |
Mohm |
1,46 x 108 |
Mohm |
1,46 x 108 |
| Resistencia al arco |
IPCTM 650 2.5.1 |
segundos |
>180 |
segundos |
>180 |
| Resistencia a la flexión longitudinal |
ASTM D 790 |
psi |
>22.000 |
N/mm2 |
>152 |
| Resistencia a la flexión transversal |
ASTM D 790 |
psi |
>18.000 |
N/mm2 |
>124 |
| Conductividad térmica |
ASTM F 433 |
W/m/K |
0,24 |
W/m/K |
0,24 |
| Resistencia a la tracción longitudinal |
ASTM D 638 |
psi |
27.000 |
N/mm2 |
187 |
| Resistencia a la tracción transversal |
ASTM D 638 |
psi |
21.000 |
N/mm2 |
145 |
| Estabilidad dimensional longitudinal |
IPC-TM 650 2.4.39 |
en en |
0.00004 |
mm/mm |
0.00004 |
| Estabilidad dimensional transversal |
IPC-TM 650 2.4.39 |
en en |
-0.0001 |
mm/mm |
-0.0001 |
| xy CTE |
ASTM D 3386 (TMA) |
ppm/°C |
19-24 |
ppm/°C |
19-24 |
| CTE |
ASTM D 3386 (TMA) |
ppm/°C |
64 |
ppm/°C |
64 |
| Inflamabilidad |
UL-94 |
|
V-0 |
|
V-0 |
| Dureza |
Escala Rockwell M |
|
34 |
|
34 |
La PCB RF-35 es una PCB rígida de 2 capas con capas de cobre de 35 μm de espesor.El núcleo RF-35 tiene un espesor de 10 mil (0,254 mm).Las dimensiones de la placa son 65,9 mm x 36,32 mm (1 PCS), con una tolerancia de +/- 0,15 mm.Admite un rastro/espacio mínimo de 4/4 mils y un tamaño de orificio mínimo de 0,4 mm.El espesor del tablero terminado es de 0,3 mm, con capas exteriores de cobre de 1 oz (1,4 mils).El espesor del revestimiento de la vía es de 25 μm y el acabado de la superficie es oro de inmersión.La serigrafía superior es negra, mientras que no hay serigrafía en la parte inferior.Las máscaras de soldadura no son aplicables ni para la capa superior ni para la inferior.Cada PCB se somete a una prueba 100 % eléctrica antes del envío, lo que garantiza calidad y confiabilidad.
Las estadísticas de PCB RF-35 muestran su versatilidad.Admite 18 componentes y ofrece un total de 26 pads, incluidos 19 pads de orificios pasantes, 7 pads SMT superiores y 0 pads SMT inferiores.La PCB cuenta con 11 vías y 2 redes.
| Material de la placa de circuito impreso: |
Fibra de vidrio cerámica PTFE |
| Designación: |
RF-35 |
| Constante dieléctrica: |
3.5 |
| Factor de disipación |
0.0018 |
| Recuento de capas: |
PCB híbrido, multicapa y de doble capa |
| Peso del cobre: |
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Espesor del laminado: |
10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño de placa de circuito impreso: |
≤400 mm x 500 mm |
| Máscara para soldar: |
Verde, negro, azul, amarillo, rojo, etc. |
| Acabado de la superficie: |
Cobre desnudo, HASL, ENIG, plata de inmersión, estaño Immersoin, OSP, etc. |
El diseño suministrado para el RF-35 está en formato Gerber RS-274-X y cumple con los estándares de la industria.El estándar de calidad para la producción de PCB es IPC-Clase-2, lo que garantiza coherencia y confiabilidad.Los PCB RF-35 están disponibles en todo el mundo y satisfacen diversas necesidades de aplicaciones.
RF-35 encuentra una amplia aplicación en diversas industrias.Es una excelente opción para amplificadores de potencia, filtros, acopladores y componentes pasivos.
Descubra el rendimiento superior y la asequibilidad del RF-35, el compañero perfecto para sus proyectos comerciales de microondas y RF.Experimente resultados confiables y dé rienda suelta a su creatividad con los PCB RF-35.
