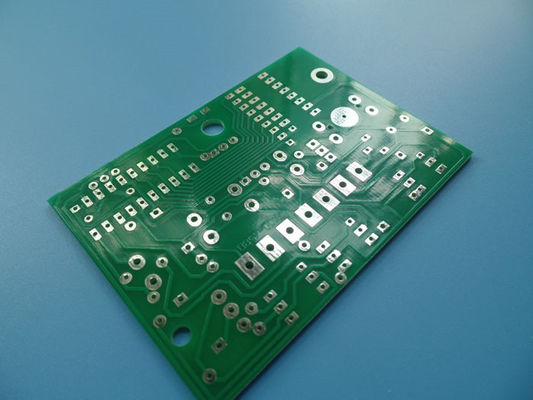

RF PCB 20mil RF-30A Placas de circuitos de alta frecuencia Revestimiento inmersión oro

RF PCB 20mil RF-30A Placas de circuitos de alta frecuencia Revestimiento inmersión oro

Cuota De Producción: 1 piezas
Precio: USD9.99-99.99/PCS
Embalaje Estándar: Bolsas de vacío+Cartones
Período De Entrega: 8-9 días hábiles
Método De Pago: T/T
Capacidad De Suministro: 5000 PCS por mes
Información detallada
Lugar de origen
China.
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
El material:
RF-30A
Tamaño del PCB:
138.8 mm x 127,15 mm = 1 PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) de capas exteriores
Finalización de la superficie:
Oro de inmersión
Número de capas:
2-layer
espesor del PCB:
20 millas
Resaltar:

Placas de circuitos de alta frecuencia RF-30A

,

Placas de PCB RF de inmersión de oro

,

20 millas de placas de PCB de RF

Descripción del Producto

Introducción de un PCB recién vendido basado en RF-30A. RF-30A, parte de la famosa familia Taconic de sustratos de RF,es un laminado orgánico-cerámico excepcional que combina la experiencia de Taconic en relleno cerámico y tecnología de recubrimiento PTFEFabricado con refuerzo de vidrio tejido, RF-30A exhibe propiedades eléctricas y mecánicas superiores, proporcionando a los diseñadores una base confiable y estable para sus proyectos de PCB.



El sustrato RF-30A cuenta con una composición dieléctrica de baja pérdida y presenta una lámina de cobre de bajo perfil,garantizar propiedades eléctricas estables con niveles mejorados de PIMD y pérdida de inserción reducida en un amplio rango de frecuenciasSus excelentes propiedades mecánicas, incluidos valores CTE más bajos, mayor estabilidad dimensional y mayor rigidez, minimizan el impacto de factores externos en los componentes de RF.



Una de las principales ventajas de RF-30A es su excelente resistencia a la cáscara, diseñada específicamente para 1/2 onza y 1 onza de cobre RT.Este atributo es crucial cuando se requieren procesos de reelaboración o de reflujo repetidosAdemás, la tasa de absorción de humedad ultrabaja de RF-30A, junto con una tangente de pérdida estable, minimiza el cambio de fase en ambientes de temperatura y humedad variables.El movimiento dimensional mínimo del sustrato contribuye a propiedades de fase e impedancia consistentes en todo el rango de frecuencia de banda ancha.



RF-30A se ha optimizado con cerámica para lograr una CTE de eje Z baja, mejorando la confiabilidad de los agujeros de revestimiento (PTH) y simplificando la fabricación de circuitos multicapa.Estas propiedades también contribuyen a la estabilidad general del sustrato y a un rendimiento PIMD excepcional..



Características clave:

- DK de 2,97 +/- 0,05 a 1,9 GHz y 23°C
- Factor de disipación de 0,0013 a 1,9 GHz/23°C, 0,0020 a 10 GHz
- CTE en el eje X de 8 ppm/°C, el eje Y de 11 ppm/°C y el eje Z de 60 ppm/°C
- Clasificación de inflamabilidad de grado UL-94V0
- Densidad a 2,16 g/cm3



Ventajas del RF-30A:

- Valores de PIM excelentes en PCB (medidos a menos de -160 dBc*)
- Mejora de la calidad de la PTH
- Propiedades mecánicas estables
- Rendimiento fiable en altas frecuencias
- Mejor estabilidad a altas temperaturas
- Baja absorción de humedad
- Excelente resistencia a la peeling
- Relación precio/rendimiento



RF PCB 20mil RF-30A Placas de circuitos de alta frecuencia Revestimiento inmersión oro 0



Este es un PCB rígido de 2 capas, que ofrece un excelente rendimiento y fiabilidad.seguido por el propio sustrato RF-30A con un grosor de 0.508 mm (20 mil), y finalmente otra capa de cobre con el mismo grosor de 35 μm. Este apilamiento proporciona una base sólida para este PCB,garantizar una transmisión eficiente de la señal y propiedades eléctricas establesYa sea que esté trabajando en aplicaciones de RF u otros proyectos que requieren un PCB confiable, la configuración de pila de RF-30A es adecuada para satisfacer sus necesidades.



Detalles de la construcción del PCB:

- Dimensiones del tablero: 138,8 mm x 127,15 mm (1 PCS), +/- 0,15 mm
- Traza mínima / espacio: 4/6 mils
- Tamaño mínimo del agujero: 0.3 mm
- No hay vías ciegas.
- El espesor del tablero acabado: 0,6 mm
- Peso de Cu acabado: 1 oz (1,4 mil) capas exteriores
- espesor del revestimiento: 20 μm
- El acabado de la superficie: Oro de inmersión
- En la parte superior de la serigrafía: blanco.
- Película de seda de abajo: blanca
- Máscara de soldadura superior: verde
- Máscara de soldadura inferior: verde
- Prueba eléctrica al 100% antes del envío



Las estadísticas de PCB:

- Componentes: 63
- En total, 212.
- Las almohadillas a través del agujero: 116
- Las almohadillas SMT superiores: 75
- Pads SMT de abajo: 21
- Vias: 94
- Las redes: 5



Artwork y estándares:

- Tipo de obra de arte suministrada: Gerber RS-274-X
- Norma aceptada: IPC-clase 2



Disponibilidad:

Los PCB RF-30A están disponibles en todo el mundo, lo que le permite acceder a PCB de alta calidad para sus proyectos, sin importar su ubicación.



Aplicaciones típicas:

RF-30A encuentra un excelente uso en varias aplicaciones, incluyendo:

- Antenna y diseño de subcomponentes
- Componentes pasivos de RF
- Circuitos de amplificadores de potencia



Con RF-30A, puede confiar en diseños de PCB estables y de alto rendimiento que ofrecen propiedades eléctricas excepcionales, estabilidad mecánica y confiabilidad,lo que lo convierte en una opción ideal para aplicaciones de RF exigentes.



RF PCB 20mil RF-30A Placas de circuitos de alta frecuencia Revestimiento inmersión oro 1

RF PCB 20mil RF-30A Placas de circuitos de alta frecuencia Revestimiento inmersión oro 2
