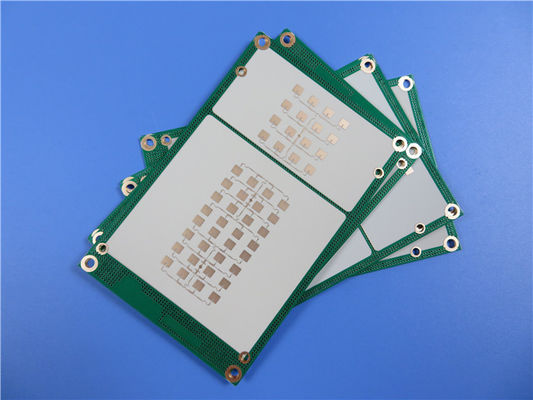

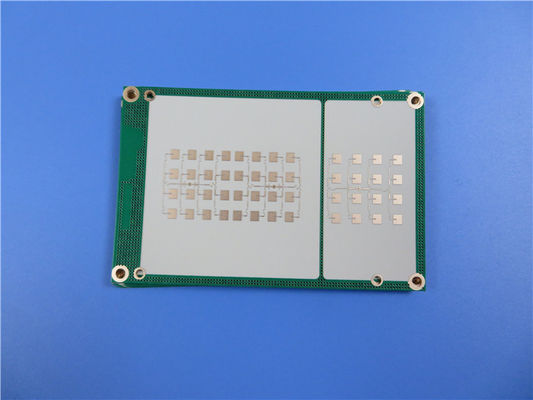

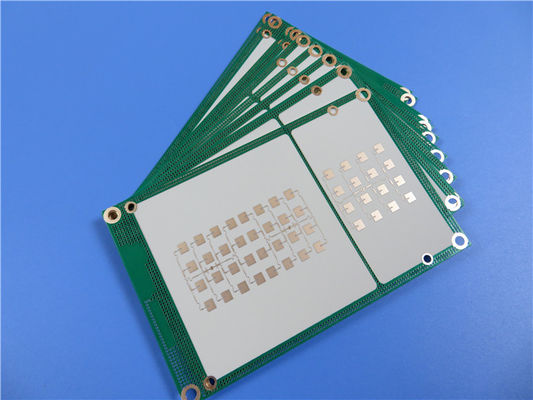

20mil 0.6mm RF-10 PCB Circuito de doble lado Prototipos rápidos de PCB

20mil 0.6mm RF-10 PCB Circuito de doble lado Prototipos rápidos de PCB

Cuota De Producción: 1 piezas
Precio: USD9.99-99.99/PCS
Embalaje Estándar: Bolsas de vacío+Cartones
Período De Entrega: 8-9 días hábiles
Método De Pago: T/T
Capacidad De Suministro: 5000 PCS por mes
Información detallada
Lugar de origen
China.
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
El material:
RF-10
Tamaño del PCB:
18.33 mm x 25.16 mm = 1 PCS, +/- 0.15 mm
Peso de cobre:
1 oz (1,4 ml) de capas exteriores
Finalización de la superficie:
Oro de inmersión
Número de capas:
2-layer
espesor del PCB:
0.6 mm
Resaltar:

PCB RF-10 de doble cara

,

20 milímetros de PCB RF-10

,

0.6mm RF-10 PCB

Descripción del Producto

Introducción de un PCB recientemente enviado basado en laminado revestido de cobre RF-10. El sustrato RF-10 es un material compuesto de vanguardia, que combina PTFE lleno de cerámica y fibra de vidrio tejida.Diseñados con una constante dieléctrica alta y un factor de disipación bajoSu refuerzo de fibra de vidrio de tejido delgado garantiza una baja pérdida dieléctrica, una mayor rigidez y una mayor resistencia a la presión.y una mayor estabilidad dimensional para circuitos multicapa.



Destinado a satisfacer las demandas de la industria, RF-10 proporciona una solución rentable sin comprometer los tiempos de entrega.RF-10 minimiza las pérdidas de inserción en frecuencias más altas, donde las pérdidas por efecto cutáneo son significativas.



Características clave:

Constante dieléctrica: RF-10 cuenta con una constante dieléctrica de 10,2 ± 0,3 a 10 GHz, lo que facilita la reducción del tamaño del circuito de RF y un mejor rendimiento.
Factor de disipación: con un factor de disipación de 0.0025 a 10 GHz, RF-10 garantiza una pérdida de energía mínima y la máxima integridad de la señal.
Alta conductividad térmica: RF-10 exhibe una alta conductividad térmica de 0,85 W/mk (sin revestimiento), lo que permite una gestión térmica eficiente.
Estabilidad dimensional: Disfruta de una excelente estabilidad dimensional, garantizando un rendimiento preciso y fiable.
Baja absorción de humedad: con una tasa de absorción de humedad de solo 0.08%, RF-10 mantiene un rendimiento constante incluso en condiciones húmedas.
Clasificación de inflamabilidad: RF-10 está clasificado V-0, lo que garantiza altos estándares de seguridad para sus aplicaciones.



RF-10 Valores típicos
Propiedad Método de ensayo Unidad Valor Unidad Valor
Dk @ 10 GHz IPC-650 2.5.5.5.1 Mod.   10.2 ± 0.3   10.2 ± 0.3
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0025   0.0025
TcK† (-55 a 150 °C) IPC-650 2.5.5.6 ppm/°C - 370. ppm/°C - 370.
Absorción de humedad IPC-650 2.6.2.1 % 0.08 % 0.08
Resistencia al pelado (1 oz. de cobre RT) IPC-650 2.4.8 (soldadura) En libras 10 N/mm 1.7
Resistencia por volumen IPC-650 2.5.17.1 Mohm/cm 6.0 x 107 Mohm/cm 6.0 x 107
Resistencia de la superficie IPC-650 2.5.17.1 ¿ Qué es eso? 1.0 x 108 ¿ Qué es eso? 1.0 x 108
Fuerza de flexión (MD) IPC - 650 - 2.4.4 el psi 14,000 N/mm2 96.53
Fuerza de flexión (CD) IPC - 650 - 2.4.4 el psi 10,000 N/mm2 68.95
Resistencia a la tracción (MD) IPC - 650 - 2.4.19 el psi 8,900 N/mm2 62.57
Resistencia a la tracción (CD) IPC - 650 - 2.4.19 el psi 5,300 N/mm2 37.26
Estabilidad dimensional IPC-650 2.4.39 (Después del grabado) % (25 mil-MD) - No hay nada.0032 Porcentaje (25 mil-CD) - No hay nada.0239
Estabilidad dimensional IPC-650 2.4.39 (Después de horneado) % (25 mil-MD) - No hay nada.0215 Porcentaje (25 mil-CD) - No hay nada.0529
Estabilidad dimensional IPC-650 2.4.39 (Después del estrés) % (25 mil-MD) - No hay nada.0301 Porcentaje (25 mil-CD) - No hay nada.0653
Estabilidad dimensional IPC-650 2.4.39 (Después del grabado) Porcentaje (60 mil-MD) - No hay nada.0027 Porcentaje (60 mil-CD) - No hay nada.0142
Estabilidad dimensional IPC-650 2.4.39 (Después de horneado) Porcentaje (60 mil-MD) - No hay nada.1500 Porcentaje (60 mil-CD) - No hay nada.0326
Estabilidad dimensional IPC-650 2.4.39 (Después del estrés) Porcentaje (60 mil-MD) - No hay nada.0167 Porcentaje (60 mil-CD) - No hay nada.0377
Densidad (gravedad específica) El IPC-650-2.3.5 G/cm3 2.77 G/cm3 2.77
Calor específico El IPC-650-2.4.50 J/g°C 0.9 J/g°C 0.9
Conductividad térmica (sin revestimiento) El IPC-650-2.4.50 En el caso de las empresas de la Unión Europea 0.85 En el caso de las empresas de la Unión Europea 0.85
CTE (eje X - Y) (50 a 150 °C) IPC-650 2.4.41 ppm/°C 16 y 20 ppm/°C 16 y 20
CTE (eje Z) (50 a 150 °C) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
Calificación de inflamabilidad En el ámbito interno   V-0   V-0



Beneficios:

Reducción de tamaño: la alta constante dieléctrica de RF-10 permite diseños de circuitos RF compactos.
Estabilidad dimensional: experimenta una mayor fiabilidad y precisión con la excelente estabilidad dimensional de RF-10.
Tolerancia DK estrecha: RF-10 ofrece una tolerancia estrecha de la constante dieléctrica de 10,2 ± 0.3, garantizando un rendimiento preciso y constante.
Gestión térmica mejorada: La alta conductividad térmica de RF-10 facilita una disipación de calor eficiente, salvaguardando los componentes críticos.
Excelente adhesión: RF-10 muestra una excelente adhesión a superficies de cobre lisas, lo que garantiza circuitos confiables y duraderos.
Baja expansión: el bajo coeficiente de expansión térmica X, Y y Z (CTE) de RF-10 minimiza el riesgo de deformación o delaminación.
Relación precio/rendimiento: RF-10 ofrece un rendimiento excepcional a un precio excelente.



Las especificaciones de este PCB incluyen una pila rígida de 2 capas con capas de cobre de 35 μm en ambos lados. Tiene dimensiones de 18,33 mm x 25,16 mm, un espacio mínimo de 6/6 mils y un tamaño mínimo de agujero de 0.3 mmEl espesor del tablero terminado es de 0,6 mm, y cuenta con un peso de cobre de 1 oz en las capas exteriores con un grosor de 20 μm a través del revestimiento.y no hay tela de seda o máscara de soldadura en ambos ladosCada PCB se somete a una prueba eléctrica del 100% para garantizar la calidad.



Material de los PCB: Compuestos de PTFE llenado de cerámica y fibra de vidrio tejida
Nombramiento: RF-10: el número de radio
Constante dieléctrica: 10.2
Factor de disipación 0.0025 10GHz
Número de capas: PCB de doble cara, PCB multicapa, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor del PCB: 10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
Tamaño del PCB: ≤ 400 mm x 500 mm
Máscara de soldadura: Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie: cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc.



20mil 0.6mm RF-10 PCB Circuito de doble lado Prototipos rápidos de PCB 0



Las estadísticas de PCB incluyen 11 componentes, 38 almohadillas (14 de agujero y 24 de SMT superior), 17 vías y 2 redes.


Estándar de calidad: fabricado de acuerdo con las normas IPC-clase 2, garantizando un rendimiento fiable.



Disponibilidad: los PCB RF-10 están disponibles en todo el mundo, satisfaciendo la demanda mundial.



El PCB RF-10 encuentra aplicaciones en antenas de parche de microstrip, antenas GPS, componentes pasivos, sistemas de prevención de colisiones de aviones y componentes satelitales.Sus características de alto rendimiento y fiabilidad lo convierten en una opción adecuada para aplicaciones de RF exigentes en varias industrias.



En resumen, el PCB RF-10 está diseñado para cumplir con los exigentes requisitos de las aplicaciones de RF.RF-10 ofrece un rendimiento y fiabilidad sin precedentes.
