62mil IsoClad 917 PCB 2 capas de inmersión Oro verde Circuito de soldadura

62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit
62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit

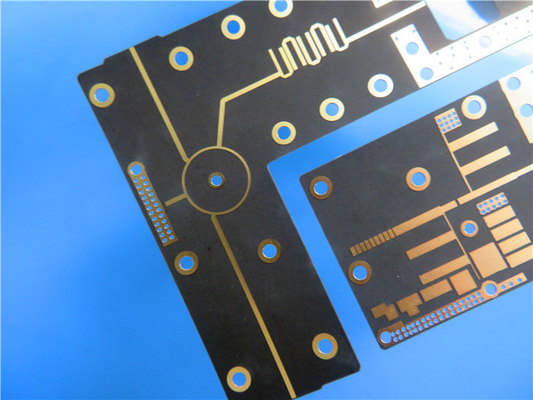

Ampliación de imagen :  62mil IsoClad 917 PCB 2 capas de inmersión Oro verde Circuito de soldadura

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Pago y Envío Términos:
Cantidad de orden mínima: 1 piezas
Precio: USD9.99-99.99/PCS
Detalles de empaquetado: Bolsas de vacío+Cartones
Tiempo de entrega: 8-9 días hábiles
Condiciones de pago: T/T
Capacidad de la fuente: 5000 PCS por mes
Descripción detallada del producto
El material: IsoClad 917 Tamaño del PCB: Se trata de una muestra de las características de los productos de la categoría 1 del anexo I del Re
Peso de cobre: 1 oz (1,4 ml) de capas exteriores Finalización de la superficie: Oro de inmersión
Número de capas: 2-layer espesor del PCB: 62 millas
Resaltar:

62 millas de PCB de inmersión de oro

,

En el caso de las máquinas de soldadura

,

se utilizará el método siguiente:

Introducción de un PCB rígido de 2 capas hecho de IsoClad 917.



IsoClad 917, un producto de laminados Rogers, revoluciona los sustratos de placas de circuito impreso con sus compuestos de fibra de vidrio/PTFE no tejidos.20, IsoClad 917 ofrece el factor de disipación y Dk más bajo de su clase.Este laminado ofrece un rendimiento notable y estabilidad dimensional para una amplia gama de aplicaciones..



Características principales del IsoClad 917:

Bajo factor de disipación y Dk: IsoClad 917 cuenta con un factor de disipación de 2,17 o 2,20 a 10 GHz/23 °C, lo que garantiza una transmisión de señal confiable y una pérdida de energía mínima.0013 a 10 GHz y 23°C, este laminado minimiza la atenuación de la señal, lo que resulta en una integridad eficiente de la señal.


Estabilidad térmica: IsoClad 917 ofrece un TcDK de -157 ppm/°C que oscila entre -10°C y 140°C, garantizando un rendimiento eléctrico constante en condiciones de temperatura variables.Esta estabilidad lo hace ideal para aplicaciones donde las fluctuaciones de temperatura son comunes.


Fuerte resistencia a la peeling: con una resistencia a la peeling de 10 libras por pulgada, IsoClad 917 proporciona una excelente adhesión y fiabilidad, asegurando la integridad del PCB incluso en condiciones exigentes.


Baja absorción de humedad: el IsoClad 917 presenta una baja absorción de humedad del 0,04%,que lo hace adecuado para aplicaciones en ambientes húmedos sin comprometer su rendimiento eléctrico o su estabilidad dimensional.


Isotrópico y dimensionalmente estable: el refuerzo de fibra de vidrio no tejida de IsoClad 917 proporciona propiedades isotrópicas, lo que garantiza un rendimiento eléctrico uniforme en todas las direcciones.Las fibras aleatorias más largas y el proceso de fabricación patentado contribuyen a una mayor estabilidad dimensional y uniformidad de la constante dieléctrica, superando a sus competidores en clases similares.



Propiedades típicas: IsoClad 917
Propiedad El ISOClad 917 Condición Método de ensayo
Constante dieléctrica @ 10 GHz 2.17, 2.20 C23/50 Las empresas de seguros IPC TM-650 2.5.5.5
Factor de disipación @ 10 GHz 0.0013 C23/50 Las empresas de seguros IPC TM-650 2.5.5.5
Coeficiente térmico de Er (ppm/°C) -157 años. -10°C a +140°C IPC TM-650 2.5.5.5
Adaptado
Resistencia al pelado (lbs. por pulgada) 10 Después de térmico IPC TM-650 2.4.8
Resistencia por volumen (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Resistencia superficial (MΩ) 1.0 x 10 9 C96/35/90 IPC TM-650 2.5.17.1
Resistencia al arco (segundos) > 180 D48/50 y D48/50 Las demás partidas
Modulo de tracción (kpsi) 133, 120 A, 23°C Las demás partidas
Resistencia a la tracción (kpsi) 4.3, 3.8 A, 23°C Las demás partidas
Modulo de compresión (kpsi) 182 A, 23°C Las demás partidas
Modulo de flexión (kpsi) 213 A, 23°C Las demás partidas
Descomposición dieléctrica (kv) > 45 años D48/50 y D48/50 Las demás partidas
Densidad (g/cm)3) 2.23 A, 23°C Método ASTM D-792 A
Absorción de agua (%) 0.04 E1/105 + D24/23 Se trata de la mil-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Coeficiente térmico   0 °C a 100 °C IPC TM-650 2.4.24
Expansión (ppm/°C)   El Mettler 3000
Eje X 46 Las demás máquinas
Eje Y 47 Análisis
Eje Z 236
Conductividad térmica (W/mK) 0.263 100 °C Las demás partidas
Desgasificación   125°C, ≤10-6 añosTorr
Pérdida de masa total (%) 0.02 No más del 1,00%
Volátil recogido 0.00 Máximo 0,10%
Material condensable (%)
Recuperación del vapor de agua (%) 0.02
Condensado visible (±) No
Flamabilidad Cumple los requisitos de
Las pruebas de seguridad
C48/23/50, E24/125 y otras sustancias UL 94 Quemaduras verticales IPC TM-6503.10



Ventajas del IsoClad 917:

Opciones de diseño versátiles: el refuerzo de fibra de vidrio no tejida de IsoClad 917 permite flexibilidad en el diseño de PCB.con una capacidad de transmisión superior a 50 W, sin comprometer el rendimiento.


Alta integridad de la señal: la baja Dk y el factor de disipación de IsoClad 917 permiten una transmisión de señal confiable con pérdidas mínimas, lo que garantiza una calidad de señal superior y una degradación de la señal reducida.


Mejora de la gestión térmica: la estabilidad térmica del IsoClad 917 y la baja absorción de humedad contribuyen a una disipación de calor eficaz,prevención de problemas de sobrecalentamiento y mantenimiento de un rendimiento óptimo en entornos térmicos difíciles.


Mejora del rendimiento eléctrico: la naturaleza isotrópica del laminado y la estabilidad de Dk en un rango de frecuencias garantizan un rendimiento eléctrico constante y confiable,que lo hace adecuado para aplicaciones tales como sistemas de guía, radar y sistemas electrónicos.


Confiable y duradero: la excepcional estabilidad dimensional y la resistencia a la descamación del IsoClad 917 aseguran la fiabilidad y durabilidad a largo plazo del PCB, incluso en situaciones de

en condiciones de funcionamiento exigentes.



El apilamiento de este PCB consiste en una capa de cobre con un grosor de 35 μm, seguida por el núcleo IsoClad 917, que mide 1.575 mm (62 milímetros), y otra capa de cobre con un grosor de 35 μm.Esta pila proporciona una base sólida para circuitos confiables.



Cuando se trata de los detalles de construcción, este PCB ofrece una dimensión de la placa de 70 mm x 42 mm (1 PCS, +/- 0.15 mm).El tamaño mínimo del agujero es 0.4 mm, proporcionando flexibilidad para varios tamaños de componentes.



El tablero tiene un grosor final de 1,6 mm, lo que garantiza durabilidad y estabilidad.El espesor de la chapa de vía es de 20 μmEl acabado de la superficie es oro de inmersión, que ofrece una excelente solderabilidad y resistencia a la corrosión.Pero tiene una máscara de soldadura verde.Además, cada tablero se somete a una prueba eléctrica del 100% antes del envío, asegurando la calidad y fiabilidad.



Material de los PCB: Fibra de vidrio no tejida / compuestos de PTFE
Nombramiento: El ISOClad 917
Constante dieléctrica: 2.17 o 2.20 (10 GHz)
Factor de disipación 0.0013 (10 GHz)
Número de capas: PCB de una sola cara, de dos caras, de varias capas, PCB híbrido
Peso de cobre: 1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico 20 mil (0.508 mm), 31 mil (0.787 mm), 62 mil (1.575 mm)
Tamaño del PCB: ≤ 400 mm x 500 mm
Máscara de soldadura: Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie: ENIG ((oro de inmersión), HASL, plata de inmersión, estaño de inmersión, ENEPIG, OSP, cobre desnudo, dorado puro, etc.



62mil IsoClad 917 PCB 2 capas de inmersión Oro verde Circuito de soldadura 0



Las estadísticas de PCB:

Componentes: 29
Total de almohadillas: 53
Las almohadillas a través del agujero: 32
Pads SMT superiores: 21
Pads SMT inferiores: 0
Vías: 28
Las redes: 2



Formato de ilustración soportado:El Gerber RS-274-X



Estándar de calidad aceptado:Clasificación IPC-2



Disponibilidad:El IsoClad 917 PCB está disponible en todo el mundo, lo que garantiza que los ingenieros y diseñadores puedan acceder a sus capacidades avanzadas independientemente de su ubicación.



Algunas aplicaciones típicas:
Antenas conformes
Circuitos de línea de rayos y de microrrasos
Sistemas de orientación
Radar y sistemas electrónicos
