PCB de RF en 30 mil CLTE-XT laminados negro soldadura máscara de inmersión estaño

Cuota De Producción:	1 piezas
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

El material:

Se aplican los siguientes requisitos:

Tamaño del PCB:

42.91 mm x 108.31 mm = 1 PCS, +/- 0.15 mm

Peso de cobre:

1 oz (1,4 ml) de capas exteriores

Finalización de la superficie:

Lata de la inmersión

Número de capas:

2-layer

espesor del PCB:

30 millas

Resaltar:

Pcb RF de máscara de soldadura negra

30mil CLTE-XT laminados de PCB RF

PCB RF de estaño de inmersión

Descripción del Producto

Los laminados Rogers CLTE-XT son materiales compuestos que combinan relleno cerámico micro disperso, PTFE y refuerzo de fibra de vidrio tejido.Destinado a ofrecer un rendimiento excepcional, CLTE-XT ofrece la menor pérdida de inserción y la mayor estabilidad dimensional de su clase.

Características:

Rango de constante dieléctrica (DK) de 2,79 a 2,94 a 10 GHz, 23 °C @ 50% de Hg
Factor de disipación de 0,0010 a 10 GHz, 23°C @ 50% de HRC
CTE del eje X de 12,7 ppm/°C, CTE del eje Y de 13,7 ppm/°C, CTE del eje Z de 40,8 ppm/°C
Temperatura de descomposición (Td) de 539°C
Coeficiente térmico de la constante dieléctrica de -8 ppm/°C
Tolerancia de constante dieléctrica más limitada de la familia CLTE (+/- 0,03)
Baja absorción de humedad del 0,02%

Beneficios:

Confiabilidad de los orificios de alta capa
Rendimiento constante en los diferentes lotes de producción
Reducción de las pérdidas de circuito manteniendo la estabilidad dimensional
Constante dieléctrica estable bajo variaciones de temperatura, reduciendo la tensión en los dispositivos activos cerámicos

Propiedades	Se aplican los siguientes requisitos:	Unidades	Condiciones de ensayo		Método de ensayo
Propiedades	Se aplican los siguientes requisitos:	Unidades	Condiciones de ensayo		Método de ensayo
Propiedades eléctricas
Constante dieléctrica	2.94	-	23 ̊C @ 50% de HRC	10 GHz	IPC TM-650 2.5.5.5
Factor de disipación	0.0010	-	23 ̊C @ 50% de HRC	10 GHz	IPC TM-650 2.5.5.5
Constante dieléctrica (diseño)	2.93	-	C-24/23/50 Las ayudas concedidas por el Estado	10 GHz	Duración de la fase diferencial de la microrrícula
Coeficiente térmico de la constante dieléctrica	-8 años	ppm/ ̊C	-50 °C a 150 °C	10 GHz	IPC TM-650 2.5.5.5
Resistencia por volumen	4.25x108	No se puede utilizar	En el caso de la Comisión:	-	IPC TM-650 2.5.17.1
Resistencia de la superficie	2.49x108	¿ Qué es eso?	En el caso de la Comisión:	-	IPC TM-650 2.5.17.1
Resistencia eléctrica (resistencia dieléctrica)	1000	V/mil	-	-	IPC TM-650 2.5.6.2
Descomposición dieléctrica	58	el kV	D-48/50 y D-48/50	Dirección X/Y	IPC TM-650 2.5.6
PIM (sólo para la antena)	-	Dbc	-	50 ohmios 0.060"	43 dBm 1900 MHz
Propiedades térmicas
Temperatura de descomposición (Td)	539	̊C	2 horas @ 105 ̊C	5% de pérdida de peso	IPC TM-650 2.3.40
Coeficiente de expansión térmica - x	12.7	ppm/ ̊C	-	-55 °C a 288 °C	IPC TM-650 2.4.41
Coeficiente de expansión térmica - y	13.7	ppm/ ̊C	-	-55 °C a 288 °C	IPC TM-650 2.4.41
Coeficiente de expansión térmica - z	40.8	ppm/ ̊C	-	-55 °C a 288 °C	IPC TM-650 2.4.41
Conductividad térmica	0.56	W/(m.K)	-	Dirección z	Las demás partidas
Tiempo para la delaminación	> 60 años	minutos	en su estado de recepción	288 ̊C	IPC TM-650 2.4.24.1
Propiedades mecánicas
Resistencia de la cáscara del cobre después del estrés térmico	1.7 (9)	N/mm (lbs/in)	10s @ 288 ̊C	Fuel de 35 μm	IPC TM-650 2.4.8
Fuerza flexual (MD, CMD)	40.7- ¿Por qué no?0 (5, el9, 5.8)	MPa (ksi)	25 ̊C 3 ̊C	-	Las demás partidas
Resistencia a la tracción (MD, CMD)	29.0, 25.5 El Consejo Europeo2, 3.7)	MPa (ksi)	Las condiciones de ensayo de los equipos de ensayo	-	Las demás partidas
Modulo flexible (MD. CMD)	3247, 3261 El número de personas afectadas	MPa (ksi)	25C 3C	-	Las demás partidas
Estabilidad dimensional (MD, CMD)	- No hay nada.37¿Qué es eso?67	En el caso de los vehículos de motor	4 horas a 105 ̊C	-	IPC-TM-650 2.4.39a
Propiedades físicas
Flamabilidad	V-0	-	-	C48/23/50 y C168/70	Sección 94
Absorción de humedad	0.02	%	E1/105+D24/23 y otras fuentes de información	-	IPC TM-650 2.6.2.1
Densidad	2.17	G/cm3	C-24/23/50 Las ayudas concedidas por el Estado	-	Las demás partidas
Capacidad térmica específica	0.61	J/g ̊K	2 horas a 105 ̊C	-	Las demás partidas
NASA Desgasificación	0.02 y 0.00	%		LTM/CMC de las aguas	Las demás partidas

El acoplamiento de PCB:
PCB rígido de dos capas
Se aplicará el método siguiente:
Rogers CLTE-XT Core - 0,762 mm (30 millas)
Se aplicará el método siguiente:

Los detalles de la construcción de PCB para este PCB de alto rendimiento son los siguientes:

Las dimensiones del tablero son de 42,91 mm x 108,31 mm, con una tolerancia de +/- 0,15 mm para una sola pieza.,garantizar la compatibilidad con una amplia gama de componentes.

El tablero no incluye vías ciegas, lo que simplifica el proceso de fabricación.Las capas exteriores tienen un peso de cobre de 1 oz (equivalente a 1.4 mils), garantizando una buena conductividad eléctrica y disipación de calor.

El espesor del recubrimiento vía es de 20 μm, lo que garantiza conexiones confiables en toda la placa.La pantalla de seda superior está impresa en negroLa pantalla de seda inferior no está incluida en este diseño de PCB.

Las máscaras de soldadura superior e inferior no se aplican en este PCB en particular. Sin embargo, esto se puede personalizar en función de los requisitos específicos.se realiza un ensayo eléctrico al 100% en cada PCB para garantizar su funcionalidad y el cumplimiento de las normas de calidad.

En términos de estadísticas de PCB, este PCB incluye un total de 21 componentes. Hay 68 almohadillas en total, de las cuales 41 son almohadillas a través de agujeros y 27 son almohadillas de tecnología de montaje de superficie superior (SMT).No hay almohadillas SMT inferior en este diseñoEl PCB cuenta con 65 vías, que facilitan las conexiones entre las diferentes capas.

El estándar de calidad para este PCB es IPC-Clase-2, que garantiza la fiabilidad y el cumplimiento de los estándares de la industria.un formato ampliamente aceptado en la industria de fabricación de PCBEl PCB de alto rendimiento CLTE-XT está disponible en todo el mundo, lo que garantiza la accesibilidad para los ingenieros y fabricantes en diferentes regiones.

Materiales de PCB:	Compuesto de microondas cerámico/PTFE
Nombramiento:	Se aplican los siguientes requisitos:
Constante dieléctrica:	2.94
Número de capas:	PCB de una sola cara, PCB de dos caras, PCB multicapa, PCB híbrido
El espesor dieléctrico:	5.1mil ((0,130mm), 9.4mil (0,239mm), 20mil (0,508mm), 25mil ((0,635mm), 30mil ((0,762mm), 40mil ((1,016mm), 45mil ((1,143mm), 59mil ((1,499mm), 60mil ((1,524mm)
Peso de cobre:	1 oz (35 μm), 2 oz (70 μm)
Peso de cobre:	1 oz (35 μm), 2 oz (70 μm)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, rojo, amarillo, etc.
El acabado de la superficie:	Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, ENEPIG, cobre desnudo, OSP, dorado puro, etc.

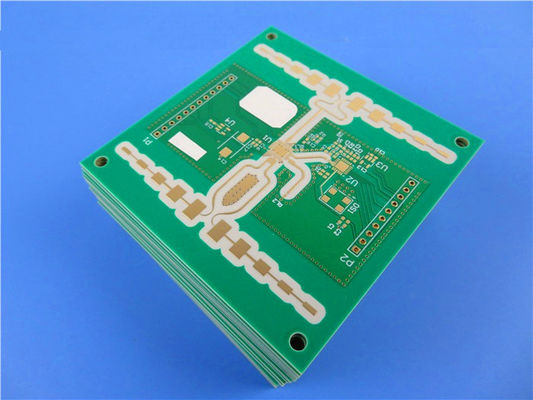

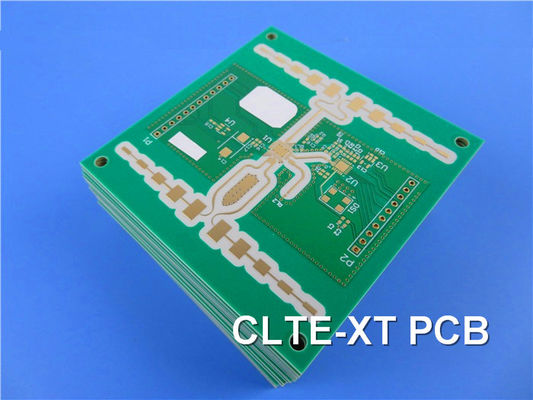

PCB de RF en 30 mil CLTE-XT laminados negro soldadura máscara de inmersión estaño 0

Algunas aplicaciones típicas:

Sistemas avanzados de asistencia al conductor (ADAS)
Antenas de parche
Antennas de matriz en fase
Amplificadores de potencia
Sistemas terrestres y aerotransportados de comunicaciones y radar

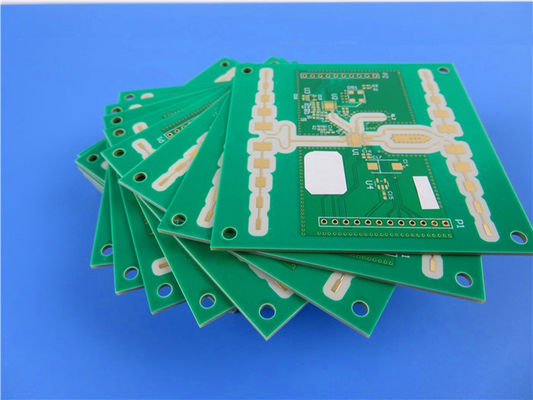

PCB de RF en 30 mil CLTE-XT laminados negro soldadura máscara de inmersión estaño 1
