Cuota De Producción: | 1 piezas |
Precio: | USD9.99-99.99/PCS |
Embalaje Estándar: | Bolsas de vacío+Cartones |
Período De Entrega: | 8-9 días hábiles |
Método De Pago: | T/T |
Capacidad De Suministro: | 5000 PCS por mes |
El AD1000 es un laminado reforzado de vidrio tejido de alto rendimiento que ofrece una excepcional estabilidad dimensional, robustez mecánica,y características eléctricas para aplicaciones de alta frecuenciaCon una constante dieléctrica de 10,2 o superior, este material permite la miniaturización de circuitos en comparación con los laminados tradicionales de baja pérdida, por lo que es ideal para amplificadores de potencia, filtros,acopladores, y otros componentes que utilizan líneas de transmisión de baja impedancia.
Las características clave del PCB AD1000 incluyen:
- Construcción de PTFE/cerámica tejida reforzada con vidrio para una mayor estabilidad dimensional e integridad mecánica
- Conductividad térmica líder en la industria para una mejor disipación y gestión del calor
- Alta resistencia de la cáscara de cobre de más de 12 libras / pulgada, lo que permite rastros de circuito más delgados
- Pérdida de inserción más baja entre los productos de 10 Dk
- Grandes tamaños de paneles disponibles para un procesamiento multicircuito eficiente
- Baja absorción de humedad de sólo 0,03% para un rendimiento fiable en ambientes húmedos
Beneficios:
El PCB AD1000 ofrece una serie de ventajas que lo convierten en una opción excepcional para aplicaciones de alta frecuencia.La construcción PTFE/cerámica reforzada con vidrio tejido proporciona una robustez mecánica superior y una mayor estabilidad dimensional en comparación con otros productos de 10 DkEsto permite el diseño de circuitos miniaturizados, lo que conduce a un ahorro de peso sin comprometer la fiabilidad.
La conductividad térmica líder en la industria del AD1000 asegura una disipación y gestión eficiente del calor, lo cual es crucial para componentes que necesitan mucha energía como los amplificadores.las propiedades de baja pérdida del material contribuyen a una mayor integridad de la señal, lo que permite circuitos de RF y microondas más fiables y de alto rendimiento.
El diseño económico de la placa y las capacidades de procesamiento del PCB AD1000 lo convierten en una opción atractiva para los ingenieros.03% también garantiza un rendimiento fiable en ambientes húmedos.
Propiedad | Unidades | Valor | Método de ensayo |
1. Propiedades eléctricas | |||
Constante dieléctrica (puede variar según el grosor) | |||
@ 1 MHz | - | IPC TM-650 2.5.5.3 | |
@ 10 GHz | - | 10.2 | IPC TM-650 2.5.5.5 |
Factor de disipación | |||
@ 1 MHz | - | IPC TM-650 2.5.5.3 | |
@ 10 GHz | - | 0.0023 | IPC TM-650 2.5.5.5 |
Coeficiente de temperatura del dieléctrico | - | ||
TCεr @ 10 GHz (-40-150°C) | ppm/°C | - 380 | IPC TM-650 2.5.5.5 |
Resistencia por volumen | |||
C96/35/90 | MΩ-cm | 1.40x109 | IPC TM-650 2.5.17.1 |
E24/125 | MΩ-cm | 5.36x107 | IPC TM-650 2.5.17.1 |
Resistencia de la superficie | |||
C96/35/90 | MΩ | 1.80x109 | IPC TM-650 2.5.17.1 |
E24/125 | MΩ | 3.16x108 | IPC TM-650 2.5.17.1 |
Fuerza eléctrica | Voltios/mil (kV/mm) | 622 (24.5) | IPC TM-650 2.5.6.2 |
Descomposición dieléctrica | el kV | > 45 años | IPC TM-650 2.5.6 |
Resistencia al arco | el segundo | > 180 | IPC TM-650 2.5.1 |
2. Propiedades térmicas | |||
Temperatura de descomposición (Td) | |||
El nombre inicial | °C | > 500 | IPC TM-650 2.4.24.6 |
El 5% | °C | > 500 | IPC TM-650 2.4.24.6 |
T260: el precio de venta | Min | > 60 años | IPC TM-650 2.4.24.1 |
T288 | Min | > 60 años | IPC TM-650 2.4.24.1 |
T300 | Min | > 60 años | IPC TM-650 2.4.24.1 |
Expansión térmica, CTE (x,y) 50-150oC | ppm/°C | 8, 10 | IPC TM-650 2.4.41 |
Expansión térmica, CTE (z) 50-150oC | ppm/°C | 20 | IPC TM-650 2.4.24 |
Porcentaje de expansión en el eje z (50-260oC) | % | IPC TM-650 2.4.24 | |
3Propiedades mecánicas | |||
Resistencia al pelado hasta el cobre (1 oz/35 micrones) | |||
Después del estrés térmico | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | >12 (2.1) | IPC TM-650 2.4.8 |
En temperaturas elevadas (150o) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | 13.6 (2.4) | IPC TM-650 2.4.8.2 |
Soluciones de post-proceso | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero. | IPC TM-650 2.4.8 | |
Modulo de los jóvenes | el número de unidades de producción | 200 (1.38) | IPC TM-650 2.4.18.3 |
Resistencia a la flexión (máquina/cruz) | Se aplicará el método siguiente: | 9.9/7.5 (68/52) | IPC TM-650 2.4.4 |
Resistencia a la tracción (máquina/cruz) | Se aplicará el método siguiente: | 5.1/4.3 (35/30) | IPC TM-650 2.4.18.3 |
Modulo de compresión | el número de unidades de producción | > 425 (> 2,93) | La norma ASTM D-3410 también se aplica. |
Relación de Poisson | - | 0.16 | Las demás partidas de los componentes |
4Propiedades físicas | |||
Absorción de agua | % | 0.03 | IPC TM-650 2.6.2.1 |
Densidad, ambiente 23oC | G/cm3 | 3.20 | Método ASTM D792 A |
Conductividad térmica | El valor de las emisiones de CO | 0.81 | Las demás partidas |
Flamabilidad | clase | Se encuentra con V0 | El número de certificado es: |
Desgasificación de la NASA, 125oC, ≤10-6 torr | % | La NASA SP-R-0022A | |
Pérdida total de masa | % | 0.01 | La NASA SP-R-0022A |
Volátiles recogidos | % | 0.00 | La NASA SP-R-0022A |
El vapor de agua recuperado | % | 0.00 | La NASA SP-R-0022A |

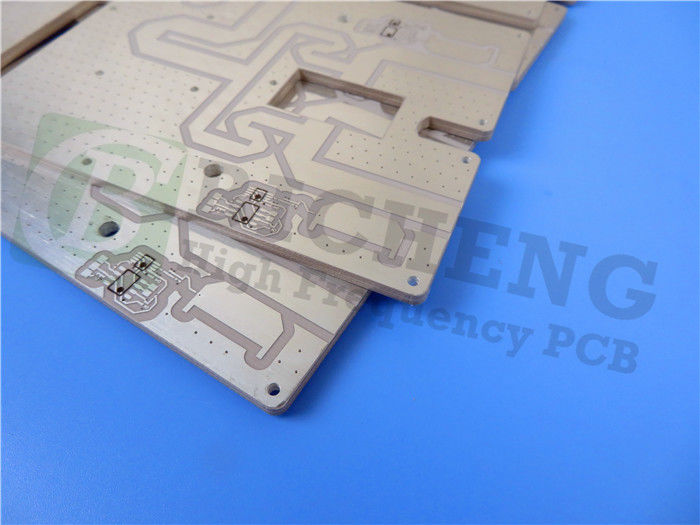

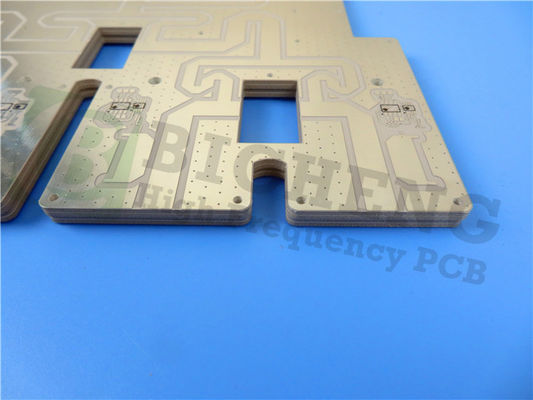

El PCB rígido de 2 capas utiliza capas de cobre de 35 μm en un núcleo AD1000 de 1,527 mm de espesor, con un grosor final total de 1,6 mm. Los detalles de construcción incluyen un mínimo de 4/4 mil trazas / espacio y 0.Tamaño del agujero 32 mm, que cumple la norma IPC-clase 2.
Detalles de la construcción del PCB:
Las dimensiones del tablero: 42,6 mm x 21,5 mm, con una tolerancia de ±0,15 mm
Traza/espacio mínimo: 4/4 milis
Tamaño mínimo del orificio: 0,32 mm
No hay vías ciegas
Peso del cobre acabado: 1 oz (1.4 mils) en las capas exteriores
espesor de revestimiento por vía: 20 μm
Finalización de la superficie: Oro de inmersión
No hay serigrafía superior ni inferior ni máscara de soldadura
Antes del envío se realiza un ensayo eléctrico al 100% para garantizar la calidad y la fiabilidad.
Este PCB de 3 componentes y 11 pastillas tiene 7 pastillas SMT a través del agujero y 4 en el lado superior, con 4 vías que interconectan las 2 redes eléctricas.Se realiza un ensayo eléctrico al 100% antes del envío para garantizar una calidad y fiabilidad excepcionales..
El AD1000 PCB es una excelente opción para una amplia gama de aplicaciones de alta frecuencia, incluyendo módulos de radar, sistemas de prevención de colisiones, amplificadores de potencia, amplificadores de bajo ruido,y circuitos miniaturizados y antenas de parchesCon su construcción robusta, rendimiento eléctrico superior y disponibilidad global,el AD1000 es una solución comprobada para diseños de microondas y RF exigentes.
Material de los PCB: | Vidrio tejido reforzado con PTFE/cerámica |
Nombramiento: | En el caso de las empresas de seguros |
Constante dieléctrica: | 10.2 |
Factor de disipación | 0.0023 10GHz |
Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
espesor del PCB: | 6 mil (0,1524 mm), 10,5 mil (0,2667 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 59 mil (1,499 mm), 125 mil (3,175 mm), 127 mil (3,226 mm) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
El acabado de la superficie: | cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc. |
