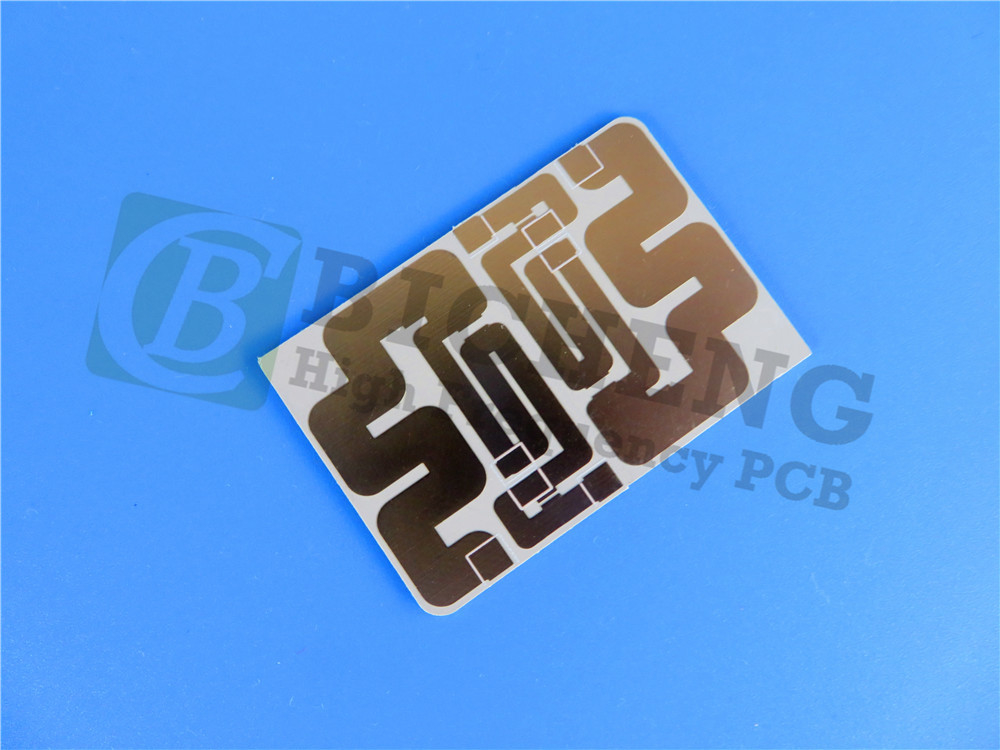

40mil AD300D PCB 1.1mm Negro máscara de soldadura inmersión circuito de oro

Introducción:
Introducción de un nuevo PCB basado en el AD300D. El AD300D es un PCB de alta frecuencia construido con el material laminado AD300D de Rogers.Este laminado a base de PTFE proporciona una constante dieléctrica baja y controladaLa construcción rentable ofrece un mejor rendimiento eléctrico y mecánico en comparación con los PCB PTFE estándar.

Características:
- Constante dieléctrica bien controlada de 2,94 ± 0,05 a 10 GHz y 23 °C
- Tangente de baja pérdida de 0,0021 a 10 GHz, 23°C y humedad relativa del 50%
- Temperatura de descomposición superior a 500 °C
- Absorción de humedad de sólo 0,04%
- CTE de 24 ppm/°C (eje X), 23 ppm/°C (eje Y), 98 ppm/°C (eje Z)
- Bajo PIM de -159 dBc a un grosor de 30 mils
- Tiempo de delaminación más de 60 minutos

Beneficios:
- Amplia gama de aplicaciones gracias a sus excelentes propiedades eléctricas y mecánicas
- Mejora de la capacidad de manejo de energía
- Mayor eficiencia de la antena por baja pérdida
- Mantiene la integridad mecánica durante la fabricación y el montaje
- Calificación de inflamabilidad UL 94-V0
- Excelente estabilidad dimensional para el rendimiento del circuito repetible
- Mejora de los rendimientos industriales

Detalles de la construcción:
Este PCB rígido de 2 capas utiliza capas de cobre de 35 μm en un laminado AD300D de 1,016 mm (40 mil) de espesor.1 mm y una tolerancia dimensional limitada de ±0.15 mm. Tiene un espacio mínimo de 4/4 mil y un tamaño mínimo de agujero de 0.3 mm. No hay vías ciegas en este diseño.las capas de cobre están acabadas con 20 μm de revestimiento y un acabado superficial de inmersión en oroLa capa superior presenta una serigrafía negra, mientras que la capa inferior no tiene serigrafía ni máscara de soldadura.

Las estadísticas de PCB:

12 componentes
28 almohadillas en total (19 de agujero, 9 SMT en el lado superior, 0 SMT en el lado inferior)
27 vías
2 redes
Prueba eléctrica al 100% antes del envío

El diseño de la placa de circuito impreso se proporciona en formato Gerber RS-274-X y la placa cumple con el estándar IPC-Clase-2 riguroso.

Aplicaciones:

El PCB AD300D es una excelente opción para aplicaciones de alta frecuencia como:

Antenas de las estaciones base de infraestructuras celulares
Sistemas de antenas telemáticas para automóviles
Antenas de radio por satélite comerciales

Este PCB de alto rendimiento está disponible en todo el mundo.
