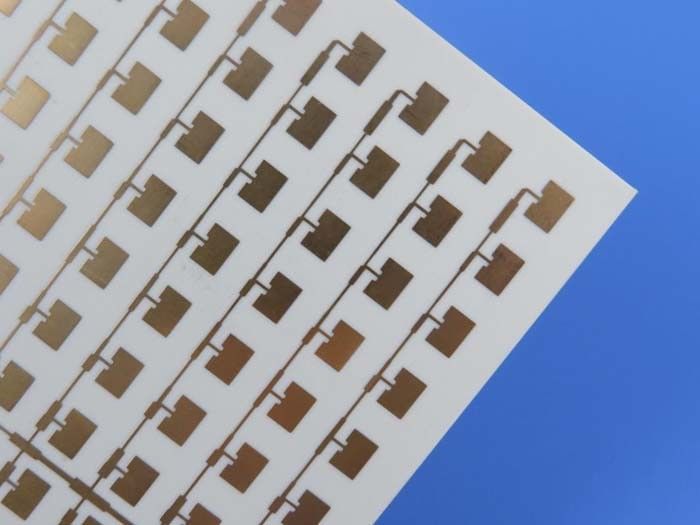

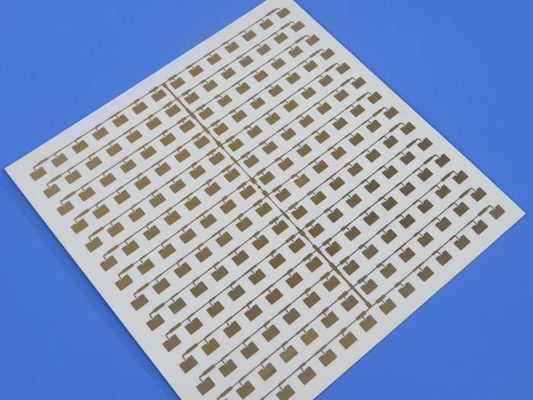

20mil AD255C Antenna PCB 2 capas Immisión Placas de circuito impreso de plata

Introducción de un nuevo PCB de antena basado en AD255C.El AD255C Antenna PCB es un producto excepcional diseñado para ofrecer un rendimiento y una fiabilidad excepcionales para una amplia gama de aplicaciones de microondas y RF en infraestructura de telecomunicacionesCon sus características avanzadas y diseño innovador, este PCB es un cambio de juego en el mundo de los laminados de antena.

Con materiales basados en PTFE reforzados con vidrio, el AD255C proporciona una constante dieléctrica controlada, un rendimiento de baja pérdida y un rendimiento de intermodulación pasiva (PIM) notable.El refuerzo de vidrio tejido garantiza una excelente procesable del circuito y permite la fabricación de placas de circuito de alto rendimiento, garantizando una calidad y una eficiencia óptimas.

Características clave:
- PTFE con muy bajas pérdidas y material compuesto cerámico para un rendimiento superior

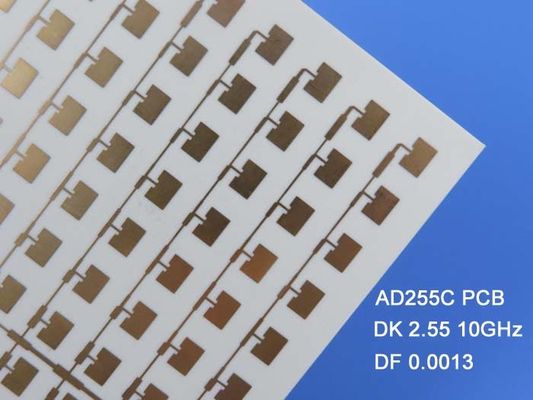

- Constante dieléctrica de 2,55 con tolerancia limitada a 10 GHz/23°C, que garantiza un funcionamiento preciso
- 0,0013 pérdida tangente a 10 GHz y frecuencias de estación base a 10 GHz/23°C, minimizando la pérdida de señal
- Temperatura de descomposición (Td) superior a 500°C, garantizando una durabilidad en condiciones extremas
- Cobre de bajo perfil para mejorar la eficiencia del circuito
- Absorción de humedad de sólo 0,03%, manteniendo la estabilidad y fiabilidad
- Coeficiente de expansión térmica (CTE) en el eje X de 34 ppm/°C, en el eje Y de 26 ppm/°C y en el eje Z de 196 ppm/°C, minimizando la tensión y garantizando un rendimiento fiable

Beneficios:
1. Pérdida de inserción más baja: el PCB de antena AD255C ofrece una pérdida de inserción significativamente menor en comparación con los sustratos de PCB tradicionales, lo que garantiza una transmisión y recepción de señales eficientes.


2. Bajo PIM para aplicaciones de antena: Con un rendimiento PIM excepcional, este PCB minimiza las interferencias y proporciona una comunicación clara y confiable.


3Estabilidad de fase: El excelente coeficiente térmico de expansión (TCEr) garantiza la estabilidad de fase, lo que permite un rendimiento constante en un amplio rango de temperaturas.


4Compatibilidad: el PCB de antena AD255C es compatible con el procesamiento de PCB basado en PTFE estándar, lo que facilita su integración en los sistemas existentes.

El acoplamiento de PCB:
Este PCB presenta una construcción rígida de 2 capas con un espesor de capa de cobre de 35 μm. El laminado AD255C, con un grosor de 0,508 mm (20 mil), proporciona el sustrato ideal para un rendimiento óptimo.La segunda capa de cobre, también de 35 μm de espesor, completa el apilamiento, garantizando durabilidad y estabilidad.

Detalles de la construcción del PCB:
- Dimensiones de la placa: este PCB de antena mide 32,91 mm x 40,41 mm, proporcionando una solución compacta pero potente para diversas aplicaciones.
- Traza/espacio mínimo: con una traza/espacio mínimo de 4/4 mils, este PCB permite una ruta precisa y un uso eficiente del espacio.
- Tamaño mínimo del agujero: el AD255C admite un tamaño mínimo de agujero de 0,25 mm, lo que permite una integración versátil de componentes.
- espesor del cartón acabado: el espesor del cartón acabado es de 0,6 mm, lo que proporciona una solución compacta y ligera.
- Peso de Cu acabado: Las capas exteriores de este PCB tienen un peso de cobre de 1 oz (1,4 mils), lo que garantiza una robusta conductividad.
- Por medio del espesor del revestimiento: las vías están revestidas con un grosor de 20 μm, lo que facilita una transmisión fiable de la señal.
- acabado superficial: el AD255C Antenna PCB viene con un acabado superficial de inmersión plateado, lo que garantiza una excelente conductividad y resistencia a la corrosión.
- Superficie de la pantalla de seda: la pantalla de seda superior se presenta en blanco, proporcionando un etiquetado y una identificación claros.
- Pantalón de seda inferior: no se incluye el pantalón de seda inferior, simplificando el diseño y maximizando la eficiencia.
- Máscara de soldadura superior: La máscara de soldadura superior es verde, proporcionando aislamiento eléctrico y protegiendo los rastros de cobre.
- Máscara de soldadura inferior: no se aplica ninguna máscara de soldadura inferior, lo que permite una fácil soldadura y reelaboración.
- Prueba eléctrica al 100%: cada PCB se somete a una rigurosa prueba eléctrica al 100% antes del envío, garantizando la calidad y la fiabilidad.

Las estadísticas de PCB:
Este PCB de antena cuenta con un diseño compacto con 15 componentes, 29 almohadillas totales, 17 almohadillas a través del agujero y 12 almohadillas SMT superiores.Proporcionar opciones de conectividad versátiles.

Norma aceptada y disponibilidad:
El AD255C Antenna PCB cumple con la norma IPC-Clase 2, lo que garantiza el cumplimiento de las directrices de calidad y fiabilidad líderes en la industria.hacer que sea fácilmente accesible para sus necesidades específicas de proyecto.

Aplicaciones típicas:
El AD255C Antenna PCB es la elección perfecta para varias aplicaciones, incluyendo:
- Estación base de infraestructuras celulares: garantizar una comunicación fiable y eficiente en las redes celulares.
- Sistemas de antenas telemáticas para automóviles: Mejorar la conectividad y el rendimiento en aplicaciones telemáticas para automóviles.
- Antena de radio por satélite comercial: lograr una recepción y transmisión de señales superiores en los sistemas de radio por satélite.

Experimenta el poder de la antena AD255C PCB y desbloquea un nuevo nivel de rendimiento y fiabilidad en tus aplicaciones de RF y microondas.y la construcción meticulosaOrden ahora y descubra la diferencia que el PCB de antena AD255C puede hacer en sus proyectos en todo el mundo.
