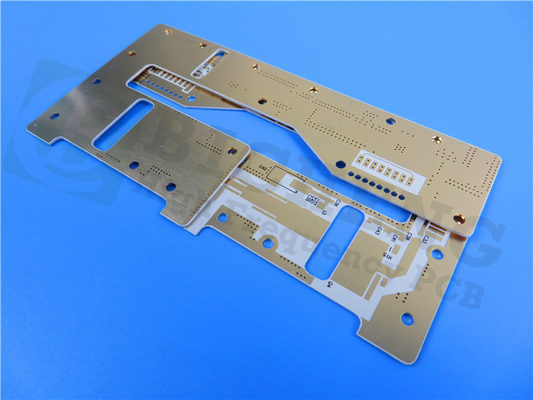

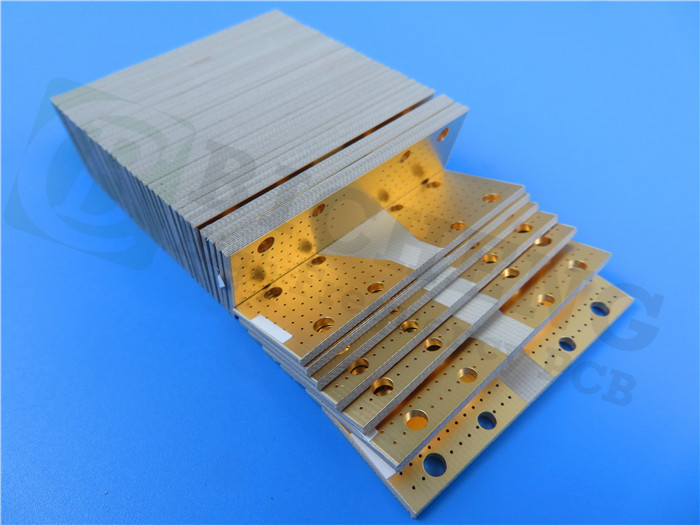

0.6mm RT duroide 6035HTC 20mil 2 capas de alta frecuencia PCB inmersión oro

Presentamos el PCB de alta frecuencia basado en RT/duroide 6035HTC. Diseñado con compuestos PTFE llenos de cerámica, este material de circuito de vanguardia ofrece un rendimiento y una fiabilidad excepcionales,lo que lo convierte en la opción ideal para aplicaciones de alta potencia exigentesDi adiós a las preocupaciones térmicas y da la bienvenida a una nueva era de eficiencia y precisión.

Características clave:

El RT/duroide 6035HTC PCB de alta frecuencia cuenta con impresionantes propiedades eléctricas que aseguran una propagación precisa de la señal y una durabilidad a largo plazo.Proporciona una transmisión de señal precisa y confiableEl bajo factor de disipación de 0,0013 a 10 GHz/23°C minimiza la pérdida de señal, garantizando un rendimiento óptimo.Su coeficiente térmico de constante dieléctrica de -66 ppm/°C proporciona una estabilidad térmica excepcionalAdemás, la tasa de absorción de humedad de sólo 0,06% garantiza una durabilidad y fiabilidad a largo plazo.

Conductividad térmica superior:

Una de las características destacadas del RT/duroide 6035HTC PCB de alta frecuencia es su conductividad térmica superior.este PCB permite una disipación de calor eficiente, evitando el sobrecalentamiento y garantizando un rendimiento fiable incluso en condiciones de alta potencia.mejora el rendimiento general y la longevidad de las aplicaciones de alta potencia, por lo que es una excelente opción para entornos exigentes.

Rendimiento sin igual:

El RT/duroide 6035HTC High Frequency PCB ofrece un rendimiento inigualable en varios aspectos.garantizar una transmisión de señal sin interrupciones con interferencias mínimasCon una menor pérdida de inserción, garantiza una mayor integridad de la señal, manteniendo la integridad de las señales transmitidas.permitir un funcionamiento fiable y reducir el riesgo de degradación de la señal debido a las fluctuaciones de temperatura.

Detalles de la instalación y la construcción del PCB:

Este PCB tiene una construcción de PCB rígido de 2 capas. La capa de cobre_1, con un grosor de 35 μm, facilita una conducción eficiente de la señal. La capa RT/duroide 6035HTC, con una medida de 0,508 mm (20 mil), tiene una capacidad de transmisión de más de 100 mm.garantiza propiedades eléctricas óptimas para un rendimiento superiorPor último, la capa de cobre 2, también de 35 μm de espesor, proporciona un rendimiento de señal constante en todo el PCB.

Especificaciones:

- Las dimensiones del tablero: 72,66 mm x 83,2 mm, lo que garantiza su compacidad y flexibilidad.
- Traza/Espacio mínimo: 5/6 mil para diseños de circuitos complejos.
- Tamaño mínimo del agujero: 0,4 mm para la colocación precisa de los componentes.
- El espesor de los paneles acabados es de 0,6 mm, con lo que se logra un equilibrio entre durabilidad y compacidad.
- Peso de Cu acabado: 1 oz (1.4 mils) capas exteriores, asegurando una conducción fiable de la señal.
- A través del espesor de la chapa: 20 μm para una interconexión eficiente.
- Finalización superficial: Oro de inmersión, que proporciona una excelente conductividad y resistencia a la corrosión.
- Superficie de pantalla de seda: blanca, facilitando la identificación clara de los componentes.
No, para una apariencia limpia y minimalista.
- Máscara de soldadura superior: verde, que garantiza una soldadura y protección eficaces.
No, ofreciendo flexibilidad para la personalización.
- 100% Prueba eléctrica utilizada antes del envío, garantizando la garantía de calidad.

Información adicional:

- Componentes: 24, ofreciendo versatilidad para diversas aplicaciones.
- Pads totales: 74, proporcionando amplias opciones de conectividad.
- Accesorios para orificios: 45, que facilitan el montaje seguro y estable de los componentes.
- Top SMT Pads: 29, lo que permite una integración eficiente de la tecnología de montaje de superficie.
- Pads SMT inferiores: 0, proporcionando flexibilidad para diferentes configuraciones de montaje.
- Vías: 45, asegurando un enrutamiento e interconexión eficientes de la señal.
- Redes: 3, simplificando el diseño y la optimización de circuitos.

Normas y disponibilidad:

- Artwork suministrado: Gerber RS-274-X, que garantiza la compatibilidad y la facilidad de uso.
- Norma aceptada: IPC-Clase 2, que garantiza una fabricación de alta calidad.
- Disponibilidad: en todo el mundo, lo que permite la accesibilidad para los clientes de todo el mundo.

Aplicaciones:

El RT/duroide 6035HTC PCB de alta frecuencia encuentra su utilidad en una amplia gama de aplicaciones, incluyendo:


- amplificadores de RF y microondas de alta potencia, que garantizan una amplificación fiable y eficiente de la señal.
- Amplificadores de potencia, acopladores, filtros, combinadores y divisores de potencia, que permiten una integración perfecta en diversos sistemas.

Levante sus aplicaciones de alta potencia de RF y microondas a nuevas alturas con el RT/duroid 6035HTC PCB de alta frecuencia.y confiabilidad sin igual que excede todas las expectativasToma acción hoy para abrir un reino extraordinario de posibilidades.
