Cuota De Producción: | 1 piezas |
Precio: | USD9.99-99.99/PCS |
Embalaje Estándar: | Bolsas de vacío+Cartones |
Período De Entrega: | 8-9 días hábiles |
Método De Pago: | T/T |
Capacidad De Suministro: | 5000 PCS por mes |
Introducción del PCB recién enviado basado en el sustrato RF-35A2. RF-35A2 es un material de PCB de vanguardia diseñado para ofrecer un rendimiento excepcional en aplicaciones de alta frecuencia.Con un contenido de fibra de vidrio muy bajo y una constante dieléctrica homogénea, RF-35A2 logra propiedades de pérdida de inserción sin precedentes y transferencia de potencia óptima, por lo que es la mejor opción para amplificadores de potencia, filtros / acopladores, circuitos digitales de alta velocidad, componentes pasivos,y antenas inalámbricas.
RF-35A2 se destaca por su sustrato de amplificador de potencia de pérdida ultrabaja, proporcionando una plataforma ideal para amplificadores de potencia con degradación mínima de la señal y máxima eficiencia.Su constante dieléctrica (Dk) de 3.5 a 10 GHz garantiza una propagación constante de la señal y minimiza las variaciones de impedancia, gracias a su homogénea Dk en todo el laminado.
Un factor de disipación excepcionalmente bajo es otra característica notable de RF-35A2.RF-35A2 permite la máxima transferencia de potencia mientras se minimiza la generación de calorEsta característica permite una amplificación de potencia eficiente sin sacrificar el rendimiento.
Material de los PCB: | Fibra de vidrio cerámica de PTFE |
Nombramiento: | RF-35A2 |
Constante dieléctrica: | 3.15 |
Factor de disipación | 0.0015 |
Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
El espesor del laminado: | 10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
Tamaño del PCB: | ≤ 400 mm x 500 mm |
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
El acabado de la superficie: | cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc. |
El RF-35A2 presenta bajos coeficientes de expansión térmica (CTE) con valores de x y y de 10 ppm/°C y 13 ppm/°C, respectivamente.Estos bajos valores de CTE contribuyen a la estabilidad dimensional y fiabilidad del material, por lo que es una excelente opción para el montaje en superficie de portadores de chips.
Fabricado utilizando un proceso patentado de varios pasos, RF-35A2 garantiza una excelente adhesión de la cáscara de cobre.Esta adhesión superior mejora la fiabilidad y la durabilidad de las conexiones entre las capas de cobre y el sustrato, proporcionando una base sólida para su diseño de PCB.
Además de sus excelentes propiedades eléctricas, RF-35A2 ofrece varias ventajas: su tolerancia Dk de ± 0,05 garantiza un rendimiento constante en los lotes de producción,Mientras que la resistencia de la cáscara excelente (1 oz)Con una baja absorción de humedad del 0,03%, RF-35A2 mantiene la estabilidad y fiabilidad en diversos entornos.El material también facilita la perforación, simplificando el proceso de fabricación de PCB.
Propiedad | Método de ensayo | Unidad | Valor | Unidad | Valor |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 (modificado) | 3.5 | 3.5 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 (modificado) | 0.0015 | 0.0015 | ||
Absorción de humedad | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
Descomposición dieléctrica | IPC-650 2.5.6/ASTM D 149 | el kV | 59 | el kV | 59 |
Resistencia dieléctrica | Las demás partidas | V/mil | 1000 | V/mm | 39,370 |
Resistencia por volumen | IPC-650 2.5.17.1 Sec. 5.2.1 (condición de humedad) | Mohm/cm | 10^9 | Mohm/cm | 10^9 |
Resistencia de la superficie | IPC-650 2.5.17.1 Sec. 5.2.1 (condición de humedad) | ¿ Qué es eso? | 10 a la 8 | ¿ Qué es eso? | 10 a la 8 |
Resistencia al arco | IPC-650 2.5.1 | En segundos | 242 | En segundos | 242 |
Fuerza de flexión (MD) | IPC-650 2.4.4 | KPSI | 24 | N/mm2 | 165 |
Fuerza de flexión (CD) | IPC-650 2.4.4 | KPSI | 15 | N/mm2 | 103 |
Resistencia a la tracción (MD) | Las demás partidas | el psi | 16,800 | N/mm2 | 116 |
Resistencia a la tracción (CD) | Las demás partidas | el psi | 11,000 | N/mm2 | 75.8 |
Modulo de los jóvenes (MD) | Las demás partidas | el psi | 106 | N/mm2 | 8,343 |
Modulo de los jóvenes (CD) | Las demás partidas | el psi | 106 | N/mm2 | 7,171 |
El índice de Poisson (MD) | Las demás partidas | 0.14 | 0.14 | ||
La proporción de Poisson (CD) | Las demás partidas | 0.1 | 0.1 | ||
Tensión en el momento de la ruptura (MD) | Las demás partidas | % | 1.6 | % | 1.6 |
Tensión en la ruptura (CD) | Las demás partidas | % | 1.4 | % | 1.4 |
Modulo de compresión (eje Z) | Las condiciones de ensayo y de ensayo de los materiales de ensayo y de ensayo deberán ser las siguientes: | KPSI | 385 | N/mm2 | 2,650 |
Resistencia al pelado (1 oz. VLP) | IPC-650 2.4.8 (Ensayo térmico) | En libras | 12 | N/mm | 2.1 |
Resistencia al pelado (1 oz. VLP) | IPC-650 2.4.8.3 (150 °C) (temperatura elevada) | En libras | 14 | N/mm | 2.5 |
Resistencia al pelado (1 oz. VLP) | IPC-650 2.4.8 Sec. 5.2.3 (Proceso de productos químicos) | En libras | 11 | N/mm | 2 |
Densidad (gravedad específica) | Gm/cm3 | 2.28 | Gm/cm3 | 2.28 | |
Calor específico | Se aplicarán las siguientes medidas: | J/g/K | 0.99 | J/g/K | 0.99 |
Conductividad térmica | Las demás partidas | En el caso de las empresas de la Unión Europea | 0.29 | En el caso de las empresas de la Unión Europea | 0.29 |
Td el tiempo | IPC-650 2.4.24Perdida de peso del 2% | °C | 528 | °C | 528 |
Td el tiempo | IPC-650 2.4.24.6 5% de pérdida de peso | °C | 547 | °C | 547 |
CTE (x) | IPC-650 2.4.41 (> RT - 125°C) | ppm/°C | 10 | ppm/°C | 10 |
CTE (y) | IPC-650 2.4.41 (> RT - 125°C) | ppm/°C | 13 | ppm/°C | 13 |
CTE (z) | IPC-650 2.4.41 (> RT - 125°C) | ppm/°C | 108 | ppm/°C | 108 |

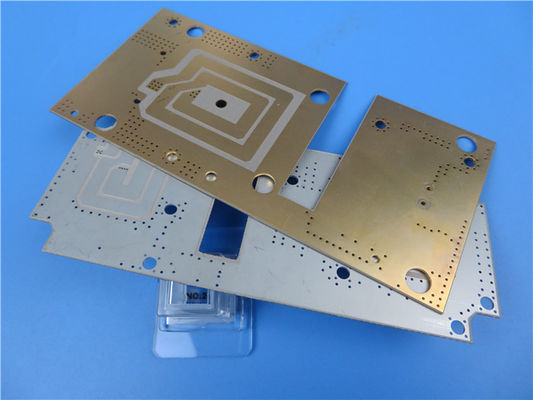

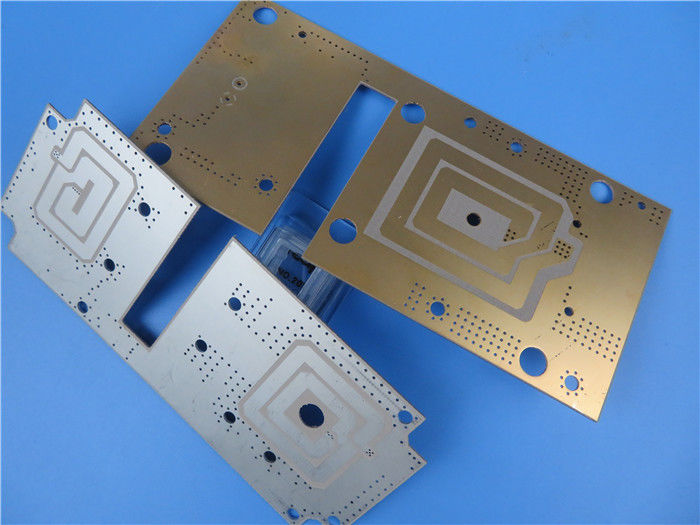

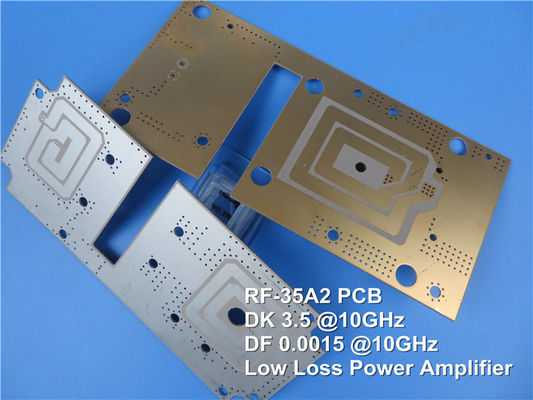

Este PCB rígido de 2 capas construido con RF-35A2 cuenta con un espesor de capa de cobre de 35 μm (1 oz) para una conductividad óptima.proporcionando las propiedades eléctricas deseadasLas dimensiones del tablero son de 76,04 mm x 33,18 mm (1 PCS) con una tolerancia de +/- 0,15 mm, lo que garantiza dimensiones precisas para sus requisitos específicos.El PCB se somete a pruebas eléctricas al 100% antes del envío, garantizando su fiabilidad y el cumplimiento de las normas de calidad.
Con 23 componentes y 56 pastillas totales, incluidas 45 pastillas a través de agujeros y 11 pastillas SMT superiores, esta PCB ofrece versatilidad para diversas aplicaciones.proporcionando flexibilidad en las conexiones de circuitoEl PCB es compatible con los archivos de ilustración Gerber RS-274-X y fabricado para cumplir con el estándar de calidad IPC-Clase-2, garantizando fiabilidad y rendimiento constante.
Los PCB RF-35A2 están disponibles para su compra en todo el mundo, lo que permite a los ingenieros y fabricantes de todas las regiones beneficiarse de su calidad excepcional.Desbloquear el potencial de RF-35A2 en sus aplicaciones de alta frecuencia, tales como amplificadores de potencia, filtros/acopladores, circuitos digitales de alta velocidad, componentes pasivos y antenas inalámbricas.
