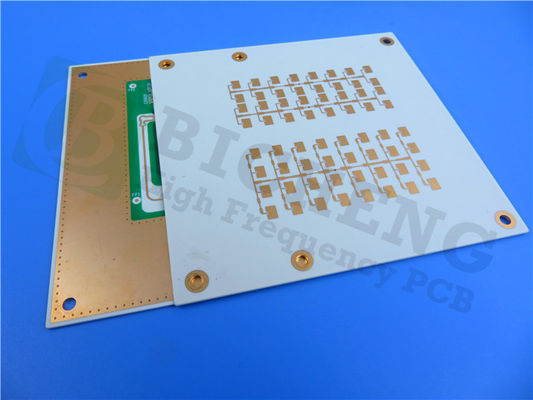

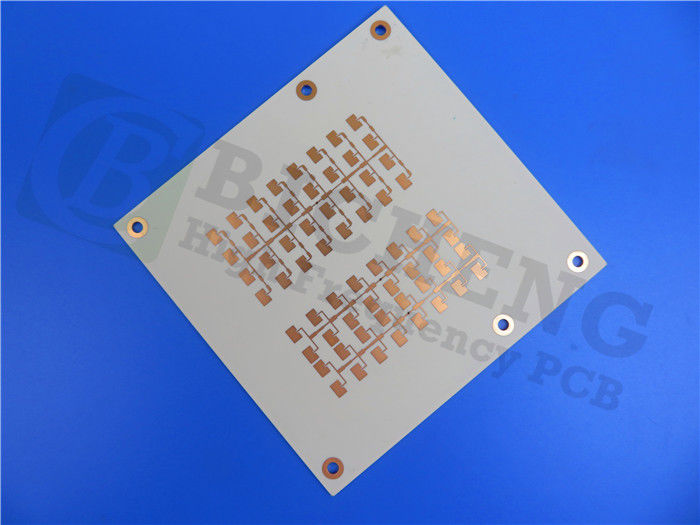

30mil Kappa 438 PCB placa de circuito de 2 capas con ENEPIG

Presentamos el Kappa 438 PCB, una placa de circuito laminado de vanguardia que combina un rendimiento excepcional de alta frecuencia con la comodidad de los procesos estándar de epoxi/vidrio (FR-4).Diseñado con un sistema cerámico de hidrocarburos reforzado con vidrio, el Kappa 438 ofrece una integridad de señal superior, baja pérdida y propiedades retardantes de llama, por lo que es la opción ideal para una amplia gama de aplicaciones.Exploremos las características y beneficios notables que diferencian el PCB Kappa 438 de la competencia.

Este PCB Kappa 438 cuenta con una gama de características excepcionales que aseguran un rendimiento y una fiabilidad excepcionales en aplicaciones exigentes.

1Plataforma termostática de hidrocarburos reforzada con vidrio:
El PCB Kappa 438 está construido sobre una plataforma termoestable de hidrocarburos reforzada con vidrio, proporcionando una base sólida para circuitos confiables.

2Constante dieléctrica adaptada (Dk):
Con un Dk de 4 a medida.38, el Kappa 438 se alinea perfectamente con los estándares de la industria FR-4, lo que hace que sea fácil convertir los diseños FR-4 existentes que requieren un mejor rendimiento eléctrico.

3. Tolerancia estrecha de Dk y de espesor:
El Kappa 438 ofrece tolerancias de Dk y grosor más estrictas en comparación con el FR-4, lo que garantiza un rendimiento de circuito consistente y permite una ejecución de diseño precisa.

4. Bajo eje Z CTE y alta Tg:
con un coeficiente de expansión térmica (CTE) bajo en el eje Z de 42 ppm/°C y una alta temperatura de transición del vidrio (Tg) de > 280°C TMA,el PCB Kappa 438 garantiza estabilidad y fiabilidad incluso en ambientes de temperaturas exigentes.

5. Coeficiente térmico de Dk:
El Kappa 438 exhibe un coeficiente térmico de Dk de -21 ppm/°C durante un rango de temperatura de -50°C a 150°C, proporcionando una excelente estabilidad y minimizando la distorsión de la señal.

6. UL 94-V0 Retardo a la llama:
Cumpliendo con los requisitos de UL 94-V0, el Kappa 438 garantiza una mayor seguridad y tranquilidad.

Beneficios inigualables de la integración sin esfuerzo:


El Kappa 438 PCB ofrece una serie de beneficios que lo convierten en una opción destacada para sus necesidades de circuitos.

1Compatibilidad con los procesos FR-4:
Diseñado para facilitar la fabricación y el ensamblaje de PCB, el Kappa 438 se integra perfectamente en los flujos de trabajo FR-4 existentes, simplificando el proceso de adopción.

2Mejora del rendimiento eléctrico:
Con su Dk adaptado, el Kappa 438 permite una conversión sin problemas de los diseños FR-4 existentes, ofreciendo un mejor rendimiento eléctrico sin comprometer la comodidad.

3- Rendimiento del circuito constante:
Cuente con el Kappa 438 para ofrecer un rendimiento de circuito consistente y confiable, asegurando que sus diseños cumplan con los más altos estándares.

4Flexibilidad y fiabilidad del diseño:
El Kappa 438 permite una mayor flexibilidad de diseño y confiabilidad de los agujeros, lo que le permite crear circuitos innovadores y robustos.

5Compatibilidad de montaje automático:
El Kappa 438 es totalmente compatible con los procesos de montaje automatizados, agilizando la producción y reduciendo los costos.

Detalles de la construcción:
Este Kappa 438 PCB cuenta con una construcción rígida de 2 capas, optimizada para el rendimiento y la facilidad de uso.

- Las dimensiones de los tableros: 76,18 mm x 26,4 mm, lo que permite aplicaciones versátiles
- Traza/Espacio mínimo: 5/5 mils, lo que permite el diseño de circuitos complejos
- Tamaño mínimo del agujero: 0,30 mm, facilitando la integración perfecta de los componentes
- espesor del cartón acabado: 0,8 mm, logrando un equilibrio entre compacidad y durabilidad
- Peso de Cu acabado: 1 oz (1.4 mils) capas exteriores, asegurando una conductividad óptima
- a través de un espesor de revestimiento: 20 μm, garantizando conexiones eléctricas fiables
- acabado superficial: ENEPIG, que proporciona una resistencia superior a la corrosión y a la soldadura
No, para una apariencia limpia y minimalista
No, manteniendo una estética elegante y profesional
- Top Solder Mask: No, ofreciendo flexibilidad en el diseño y la personalización
- Máscara de soldadura inferior: No, garantizando un diseño racionalizado y eficiente
- Prueba eléctrica al 100%: cada tabla se somete a pruebas rigurosas para garantizar una funcionalidad impecable antes del envío.

Disponibilidad en todo el mundo:
El PCB Kappa 438 está disponible en todo el mundo, lo que permite a los ingenieros y diseñadores de todos los rincones del mundo acceder a sus notables capacidades y desbloquear nuevas posibilidades en sus proyectos.

Ya sea que esté trabajando en sistemas WiFi de nivel operador, redes celulares pequeñas, comunicación de vehículo a vehículo o aplicaciones IoT, el Kappa 438 PCB le permite lograr resultados excepcionales.Actualice sus diseños hoy mismo y experimente la integración perfecta, rendimiento excepcional y fiabilidad que ofrece el PCB Kappa 438.
